Réglage sous pression
5.3.1 Réglage du zéro
Assurez-vous avant le réglage, que la pression présente sur le capteur
corresponde à celle que vous souhaitez définir comme zéro (P 0 %).
Calculer la valeur
de réglage

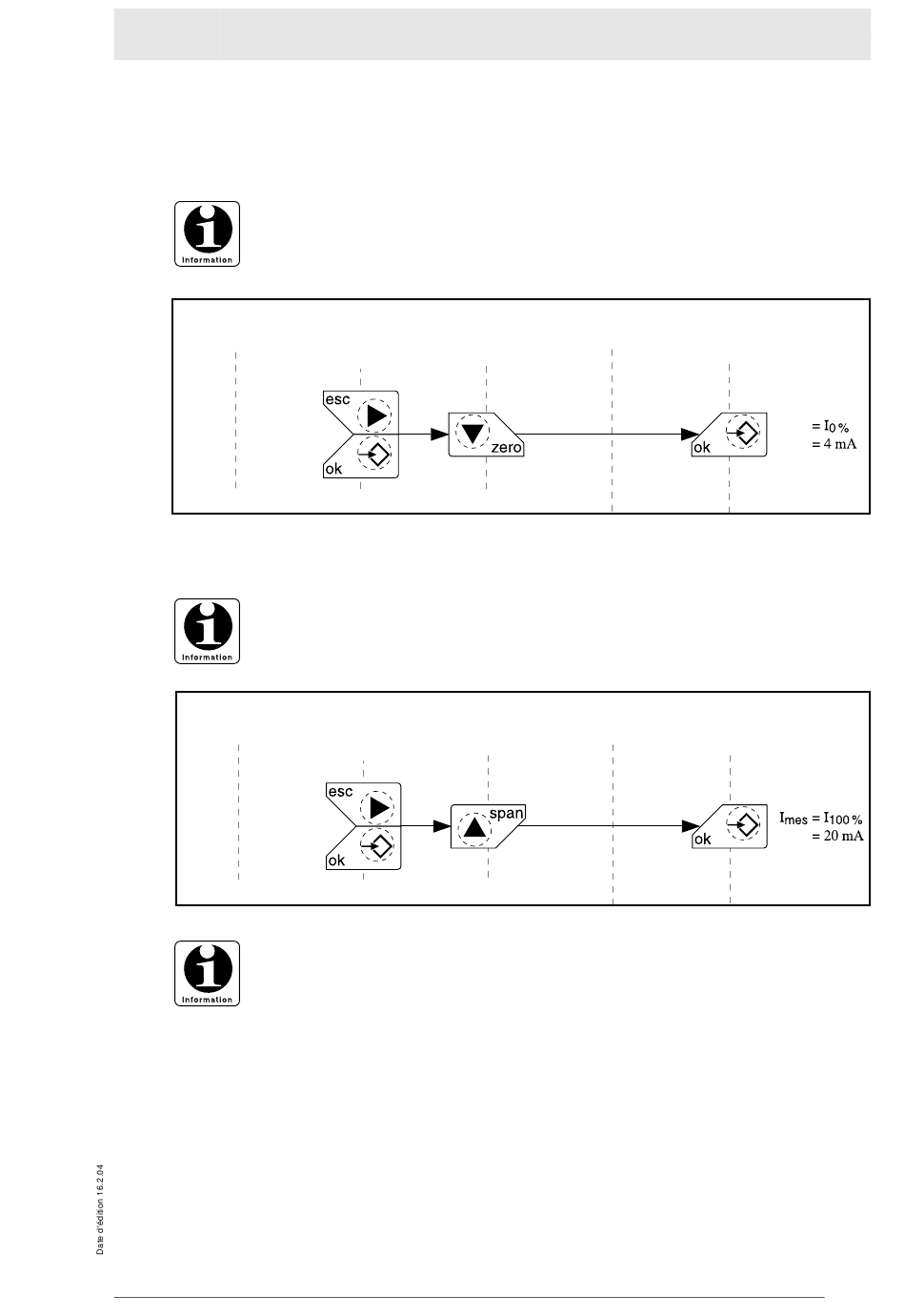

Réglage du zéro, sans afficheur, sous pression
5.3.2 Réglage de l'étendue
Réglage de la plage de mesure (étendue) ou de la fin de la plage de mesure.
Assurez-vous, que la pression présente sur le capteur corresponde à celle
que vous souhaitez définir comme fin de l'étendue (P 100 %). La plage de
mesure entre le zéro et la fin de l'étendue est mémorisée comme étendue.
Calculer la valeur
de réglage
Réglage de l'étendue, sans afficheur, sous pression
Une modification du zéro n'a pas d'influence sur l'étendue réglée.
Par contre, si suite à la modification du zéro la fin de l'étendue se situe au-
delà de la valeur maximum de la plage de pression nominale du capteur, la
fin de l'étendue est maintenue à cette valeur maximum et l'étendue est ré-
duite en conséquence.
Une modification du réglage de l'étendue n'a pas d'influence sur le zéro. Le
zéro et la fin de l'étendue doivent être compris dans la plage de pression
nominale du capteur.
Pour le réglage sous pression (réglage en présence d'un liquide), la cor-
rection de la position n'est pas nécessaire, ou alors elle doit être faite avant
la mémorisation du zéro et de la fin de l'étendue.
