C
•
Il est ensuite possible de paramétrer la fonctionnalité complète du capteur de pres-
sion avec l'afficheur. Lorsque l'afficheur est retiré, les paramètres réglés sont mainte-
nus.

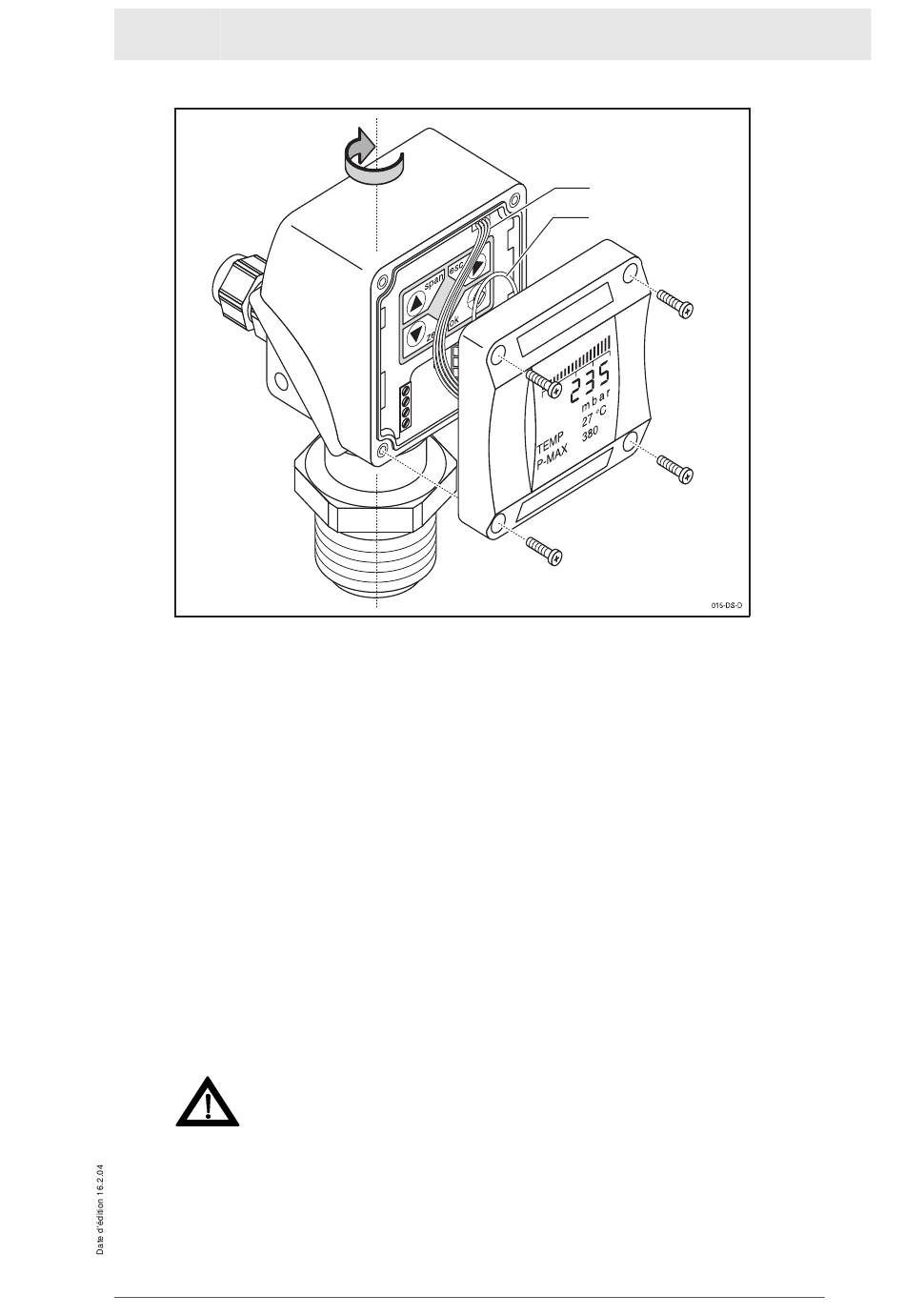

L'orientation de l'afficheur est adaptable sur environ 300° par une rotation du boîtier
autour de l'axe de montage permettant la lecture en fonction des conditions d'instal-
lation. Pour faciliter le réglage des paramètres, il est possible de décaler le capot avec
l'afficheur incorporé lors du montage sur le boîtier.
4.3
Modification de la position du boîtier
Afin de pouvoir lire l'afficheur par le haut (en cas de montage horizontal du capteur
de pression), le boîtier avec l'afficheur est pivoté en arrière.
• Dévissez les 4 vis BTR.
• Soulevez légèrement le boîtier avec l'afficheur.
• Pivotez le boîtier de 180° avec précaution.
• Revissez les 4 vis.
Faites attention lors du serrage des 4 vis à 6-pans creux que ces vis
soient suffisamment serrées afin de garantir l'étanchéité de l'appareil.
Attention
Sous réserve de modifications en raison d'améliorations techniques.
WIKA Alexander Wiegand GmbH & Co. KG · Alexander-Wiegand-Str. · 63911 Klingenberg ·
Transmetteur de pression UniTrans
Câble de raccordement
Câble de retenue
© Copyright WIKA Alexander Wiegand GmbH & Co. KG / BRD
(09372) 132 - 710 · Fax - 706 · E-mail: support-tronic@wika.de · www.wika.de
Montage
97
