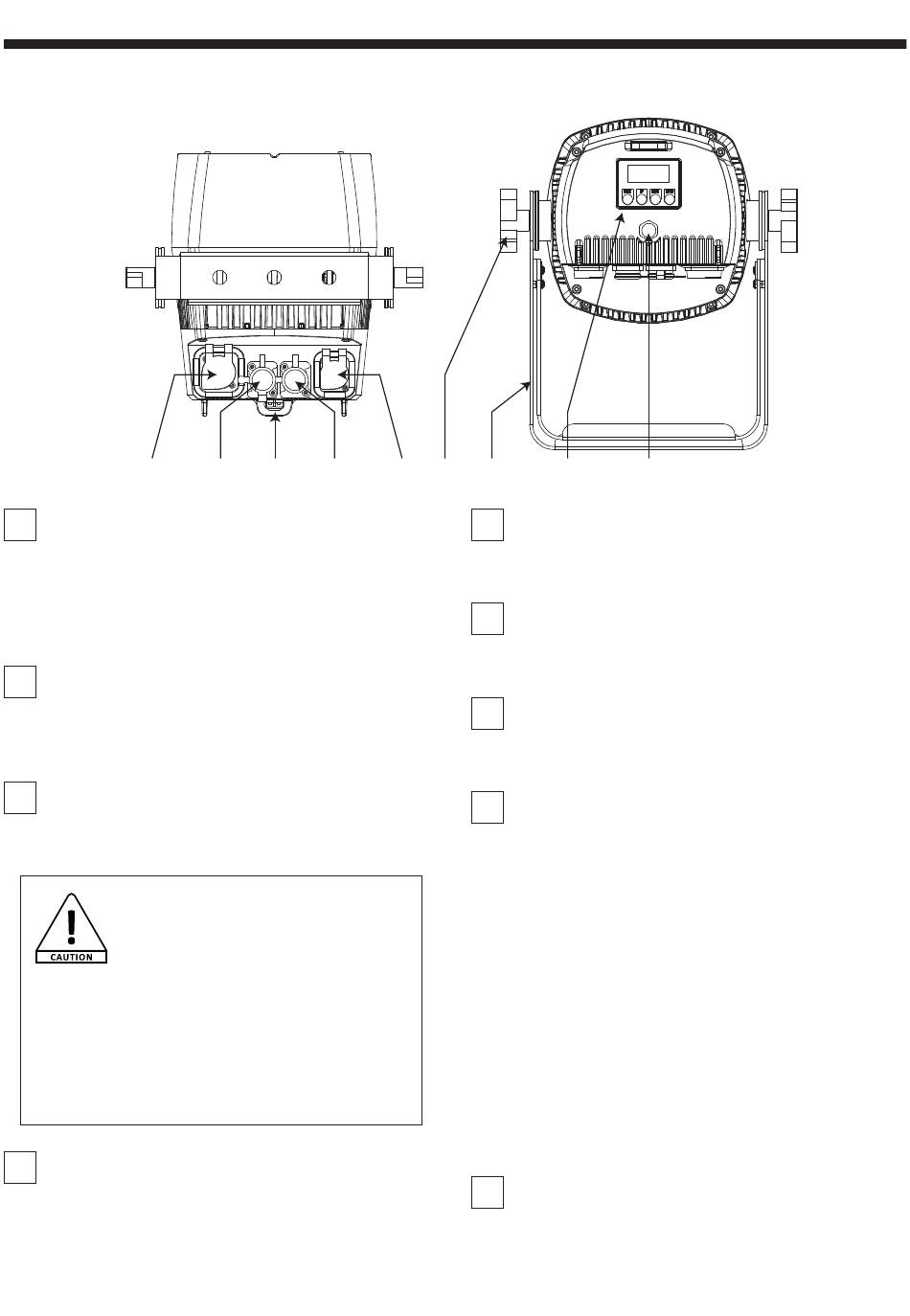

3 - Description de l'appareil

1
1
Entrée alimentation
Permet de relier le projecteur au secteur via un cordon
©
Seetronic
Power IP/ 2 pôles + terre. Ce cordon est fourni avec
le projecteur.
Veillez à ce que le voltage du lieux de prestation corresponde
aux instructions notées sur le produit.
2
Entrée
DMX
©
Fiches IP Seetronic
XLR 3 broches câblée comme suit :
- Broche 1 : Masse
- Broche 2 : Signal négatif
- Broche 3 : Signal positif
3
Anneau de sécurité
Reliez sur cet anneau une élingue de double accrochage de
sécurité.
ATTENTION !
Veillez au bon serrage du point d'accroche.
Il est obligatoire d'installer une élingue de
sécurité.
Lors de l'installation dans un lieu public,
la législation impose pour chaque appareil une double
accroche de sécurité. Ce système de sécurité doit
supporter 10 fois le poids de l'appareil donc, vous devez
prévoir une élingue capable de supporter environ 60 Kg
pour le projecteur IPZOOM3x15QC ou environ 100 Kg pour
le projecteur IPZOOM7x15QC.
4
Sortie
DMX
Fiches IP Seetronic
©
XLR 3 broches câblée comme suit :
- Broche 1 : Masse
- Broche 2 : Signal négatif
- Broche 3 : Signal positif
Page 4
IPZOOM3/7x15QC - Projecteurs étanches à 3/7 LEDs QC 15W avec zoom
2
3
4
5 6
7
8
5
Sortie alimentation
Permet de relier un autre projecteur via un cordon Seetronic
Power IP. Ce cordon n'est pas fourni.
6
Molette de serrage de la lyre de suspension
Permet de régler l'inclinaison et de verrouiller la position du
projecteur.
7
Double
Permet d'accrocher ou de poser au sol et d'orienter le
projecteur.
8
Afficheur et touches du menu
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu. Le rétro éclairage
de l'afficheur peut être éteint via la commande Backlight du
menu.
Touche MODE
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche ENTER
Cette touche permet d'entrer dans les rubriques du menu et
de valider les paramètres sélectionnés avec les touches UP
et DOWN.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables et de faire défiler les différentes rubriques.
9
Valve de décompression
Les variations de température entre les périodes de
fonctionnement et les périodes d'arrêt font varier la pression
interne. Pour palier à ce problème, cette valve permet à l'air de
circuler tout en garantissant l'étanchéité du projecteur.
9
lyre de suspension
©
