6. MARCHE / ARRET
La machine est équipée d'un interrupteur avec un bouton de
blocage.
1 – Arrêt provisoire
Marche : Appuyer sur l'interrupteur
Arrêt : Relâcher l'interrupteur
2 – Arrêt permanent
Marche : Appuyer sur l'interrupteur et le bloquer avec
le bouton de blocage
Arrêt : Appuyer sur l'interrupteur et le
nouveau
7. PROTECTION DE SURCHARGE
Pour protéger le moteur, la machine est fournie avec un
indicateur de charge LED et un système électronique de
protection de surcharge.
A chaque fois que le moteur s'arrête a cause d'une
surcharge,il faut éteindre la machine le plus tôt possible afin de
refroidir le moteur .Puis laisser la machine tourner a vide
pendant 1minute environ.
Le témoin LED indique la charge du moteur :
Verte Lumière continue
Verte Lumière
clignotante
Rouge Lumière
clignotante
Rouge Lumière continue

8. BALAIS DE CHARBON

Cette machine est équipée de balais de charbon spéciaux qui
s'arrêtent d'eux-mêmes en cas d'usure excessive. Ainsi, ceci
empêche que la machine ne soit endommagée par des balais
de charbon abîmés. Contrôler les balais de charbon selon la
norme en vigueur NEN 3140 & NEN – EN 50144 et si
nécessaire les faire remplacer par un réparateur qualifié.
9. EVACUATION DE LA POUSSIERE
La poussière occasionnée durant le travail est nocive pour la
santé. Utiliser un aspirateur si vous travaillez sans eau et
porter un masque anti-poussière si nécessaire. L'utilisation
d'un aspirateur de poussière est aussi conseillée pour une
longévité de vie plus importante du disque diamant. De plus
amples informations à ce propos sont disponibles chez votre
fournisseur d'outils diamantés.
10. SYSTEME DU GUIDE LASER
La rainureuse SL-1502 est équipée d'un guide laser intégré
dans le carter de disque .Le laser s'allume des que
l'interrupteur est enclenché et que le disque tourne .Le laser
montre une ligne rouge sur le mur, en face de la machine et
indique la ligne de coupe du disque intérieur (le plus près du
moteur).
La visibilité du laser peut être augmentée en mettant des
lunettes de protection spéciale (info chez le revendeur
CARAT).
Le laser est classe2/1mW et est approuvé pour l'utilisation sur
machine portative.
Manual SL-1502
relâcher de
Charge normale
Risque de surcharge

Surcharge

Surcharge le moteur
s'arrêtera automatiquement

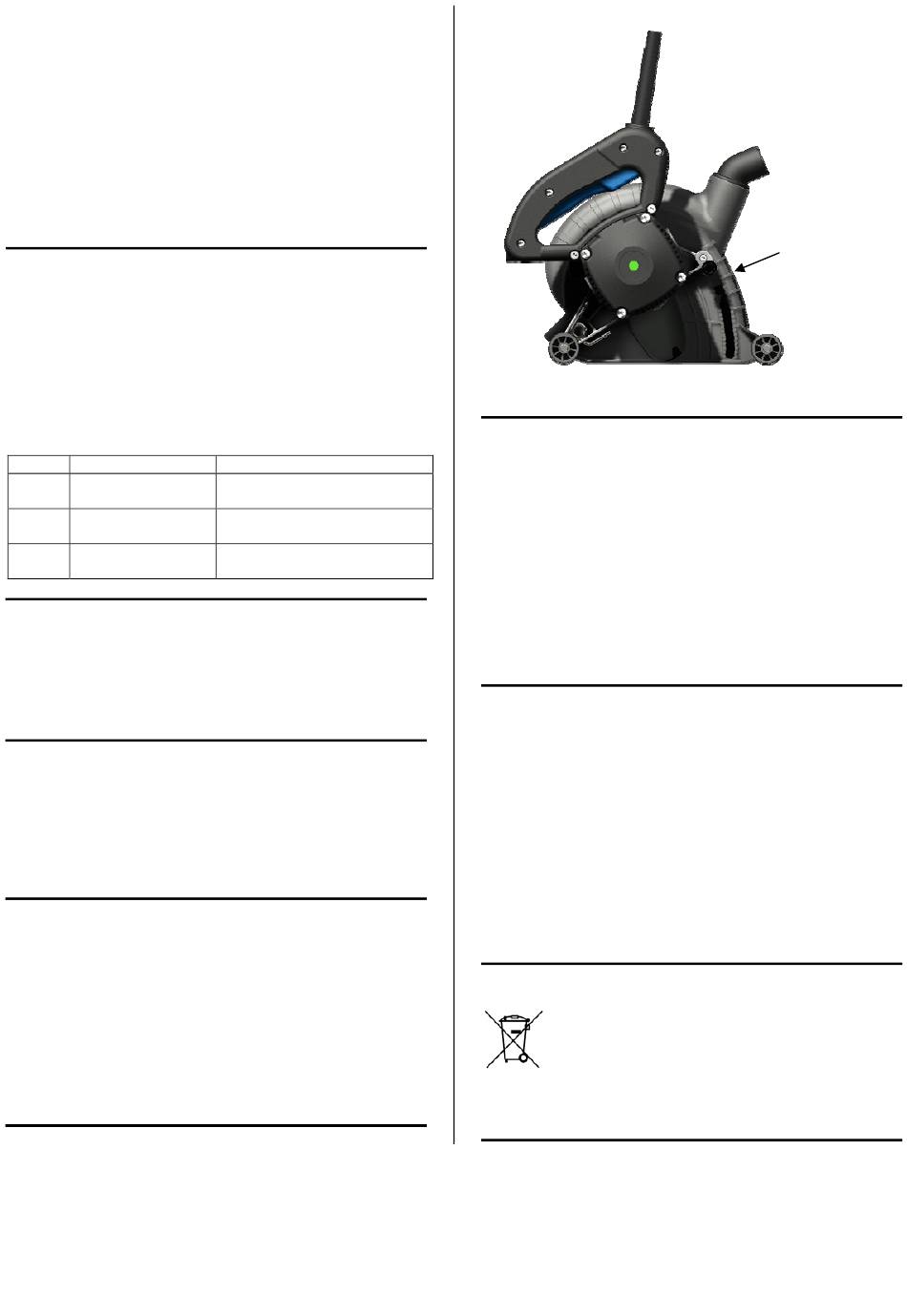

11. REGLAGE DE LA PROFONDEUR DE COUPE
Desserrer le bouton A
Ajuste le profondeur de coupe et serre le bouton A
12. MONTAGE DU DISQUE DIAMANTE :

Desserre les 3 boulons du couvercle du carter.

Enlève le couvercle

Desserre le boulon de l'axe de machine en bloquant l'axe
avec la clef à douille.

(rem)place les disques sur le largeur préféré.

Serre le boulon de l'axe.

Remplace le couvercle.

Fixe le couvercle avec les 3 boulons du couvercle.
Attention!
Choisir le modèle de disque diamanté convenant au matériau
à couper. Nous vous conseillons les disques diamants
CARAT. Se conformer à la notice d'utilisation

13. COUPES HORIZONTALES ET VERTICALES

Déterminer la position
POSITIONNER les disques diamants, se référer à la ligne
indicative sur le capot de protection. Cette ligne montre la
position du disque le plus à l'intérieur. Poser la machine sur la
surface du point charnière du capot de protection et la glissière
sur le sol ou au mûr, de telle sorte que les disques diamant
puissent tourner librement. Avant de pénétrer dans le
matériau, mettre en marche la machine puis laisser tourner
librement les disques pour atteindre la vitesse complète de
rotation.
Pour effectuer des coupes verticales, placer la machine en
haut, de telle sorte qu'elle puisse descendre grâce à son poids
avec un guidage manuel.
14. RECYCLING
Conforme au règles Européennes 2002/96/EC Carat est
responsable pour le recyclage des machines électriques. Carat
vous demande d'envoyer les machines vieux à votre
revendeur de machines.
9
A
du RAINURAGE désiré.
Versie 01-2011
