Stihl HOS Notice D'emploi page 31

8 7

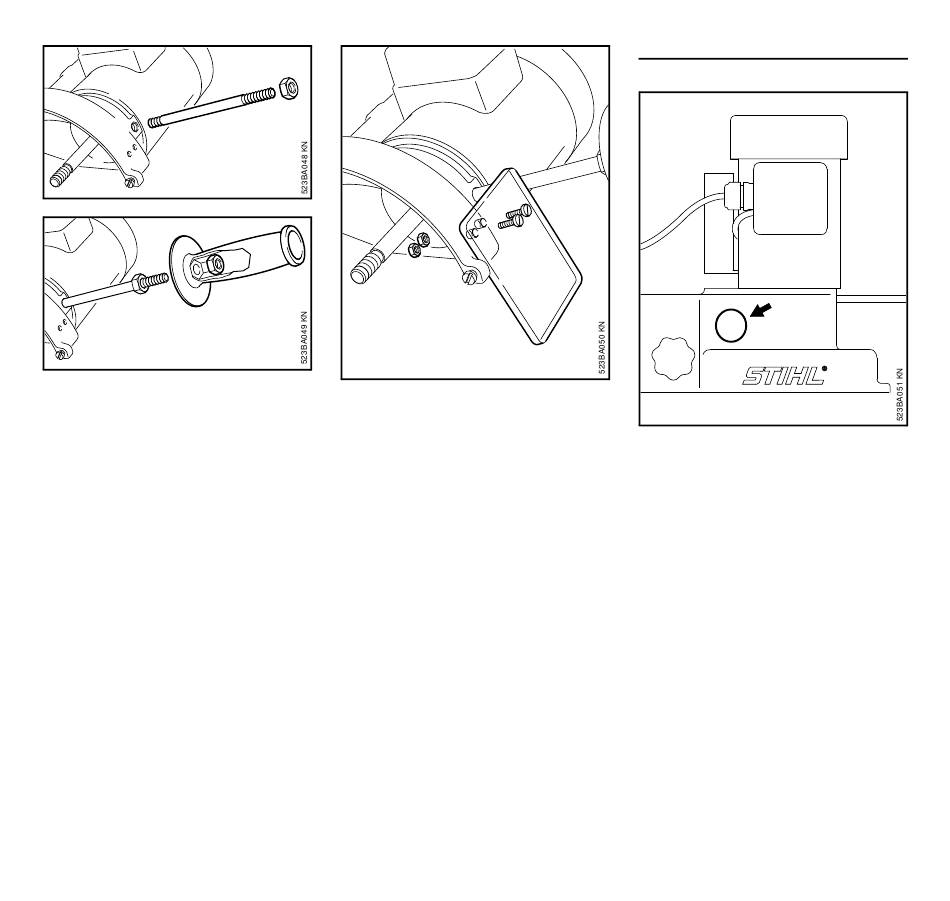

visser le filetage le plus court du
N
goujon fileté (7) M10x145 dans le
taraudage (8) du carter ;
visser à fond l'écrou (9) M10 sur le
N
goujon fileté ;
introduire l'écrou (10) M10 dans le
N
six pans de la poignée (11) – visser
et serrer la poignée ;
HOS
9
10
11
appliquer la vitre de protection (12)
N
contre le capot protecteur et faire
coïncider les trous ;
passer les vis (13) M4x12 à travers
N
les trous ;
visser les écrous (14) M4 et serrer
N
les vis ;
remonter la tôle de protection.
N
13
14
12
Lampe de travail (suivant l'équipement)
À l'aide d'un poinçon, faire sauter la
N
pellicule (venue de fonderie) qui
recouvre le trou prévu ;
ébavurer le bord du trou avec une
N
lime ronde ;
introduire la douille de lampe dans
N
l'orifice, depuis l'extérieur, et la
visser avec la bague taraudée.
français
29
