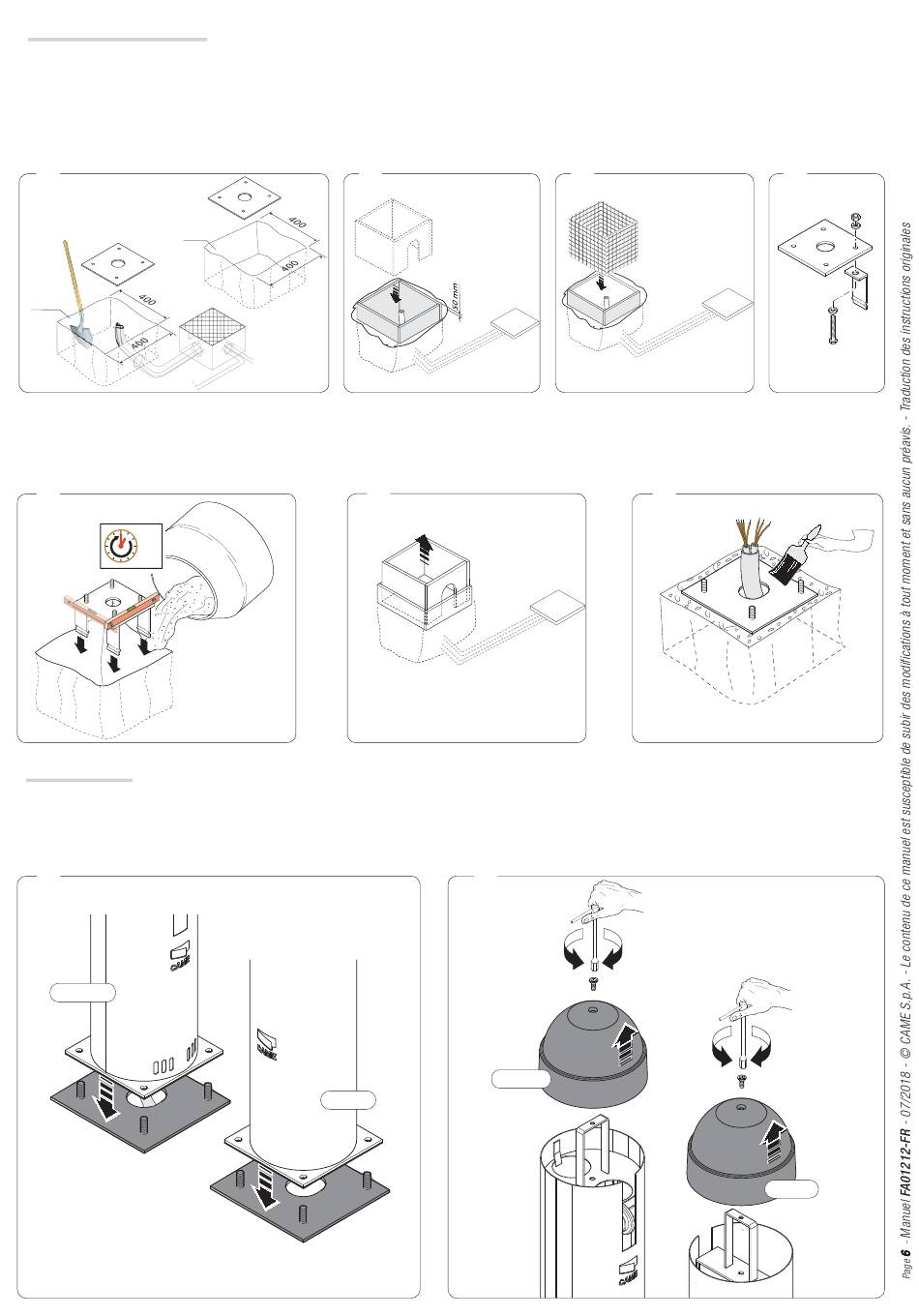

Pose de la plaque de fixation
Préparer une tourelle plus grande que la plaque de fixation et l'introduire dans le trou. En cas d'utilisation de CAR-2, la tourelle doit dépasser de 50 mm du sol.
Insérer une grille en fer dans la tourelle pour armer le ciment.
Fixer les pattes de fixation à la plaque à l'aide des vis, des rondelles et des écrous fournis.
⚠ Les tuyaux doivent passer à travers les trous prévus.
❶
CAT-I
CAT-X24
•
Remplir la tourelle de ciment, la plaque doit être parfaitement nivelée et avec le filet des vis totalement en surface. Enlever la tourelle et remplir de terre le trou autour
du bloc de ciment.
Introduire les câbles électriques dans les tuyaux jusqu'à ce qu'ils sortent d'environ 800 mm. Nettoyer la surface.
❺
24h
Fixation des piliers
Positionner les piliers sur les plaques de fi xation et les fi xer à l'aide de rondelles et d'écrous ❶.
Desserrer les vis de fi xation et enlever les calottes ❷; extraire les carters du CAT-X ❸ et enlever le collier de fi xation de la chaîne fi xe de CAT-I ❹.
❶
CAT-X
❷
•
❻
CAT-I
❸
❷
CAT-X
❹
❼
CAT-I
