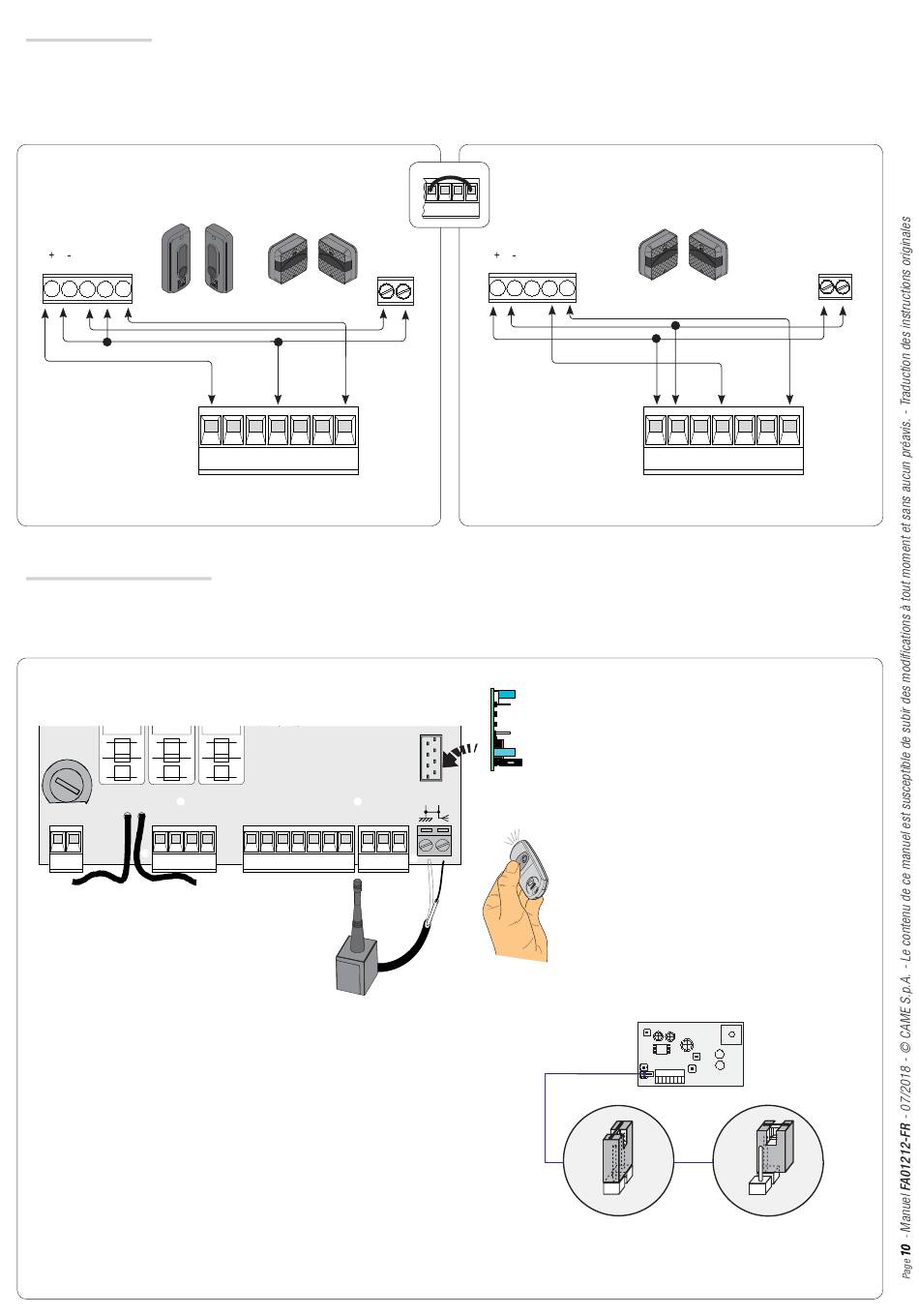

Dispositifs de sécurité
Connecter les photocellules sur 2-C1.
C1 : réouverture durant la fermeture. Durant la phase de fermeture de la barrière à chaîne, l'ouverture du contact provoque l'inversion du mouvement jusqu'à l'ouverture
totale.
⚠ S'il n'est pas utilisé, court-circuiter 2-C1.
Photocellules
DIR
RX
10 2 TX C NC
Activation de la commande radio
⚠ Avant d'installer la carte enfichable (AF), il est OBLIGATOIRE DE METTRE HORS TENSION et de déconnecter les éventuelles batteries.
ZC5
U V W E
L1 L2
Antenne avec câble RG58 pour la commande à distance.
Pour les émetteurs des séries Top et Tam à 433,92 MHz, positionner le cavalier de la carte AF
Photocellules
DELTA-S
10 11 1 2
3
4
C1
10 11 1 2
3
4
C1
F FA FC
2
3
4
C1
RX
TX
10 11 NO C NC
TX 2
comme indiqué sur la fi gure.
Photocellules
DELTA
10 11 1 2
3
4
TOP
TAM
TX
10 11
C1
