BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION
⚠ Avant d'intervenir sur l'armoire de commande, la mettre hors tension.
TABLEAU FUSIBLES
Fusible carte
Fusible accessoires

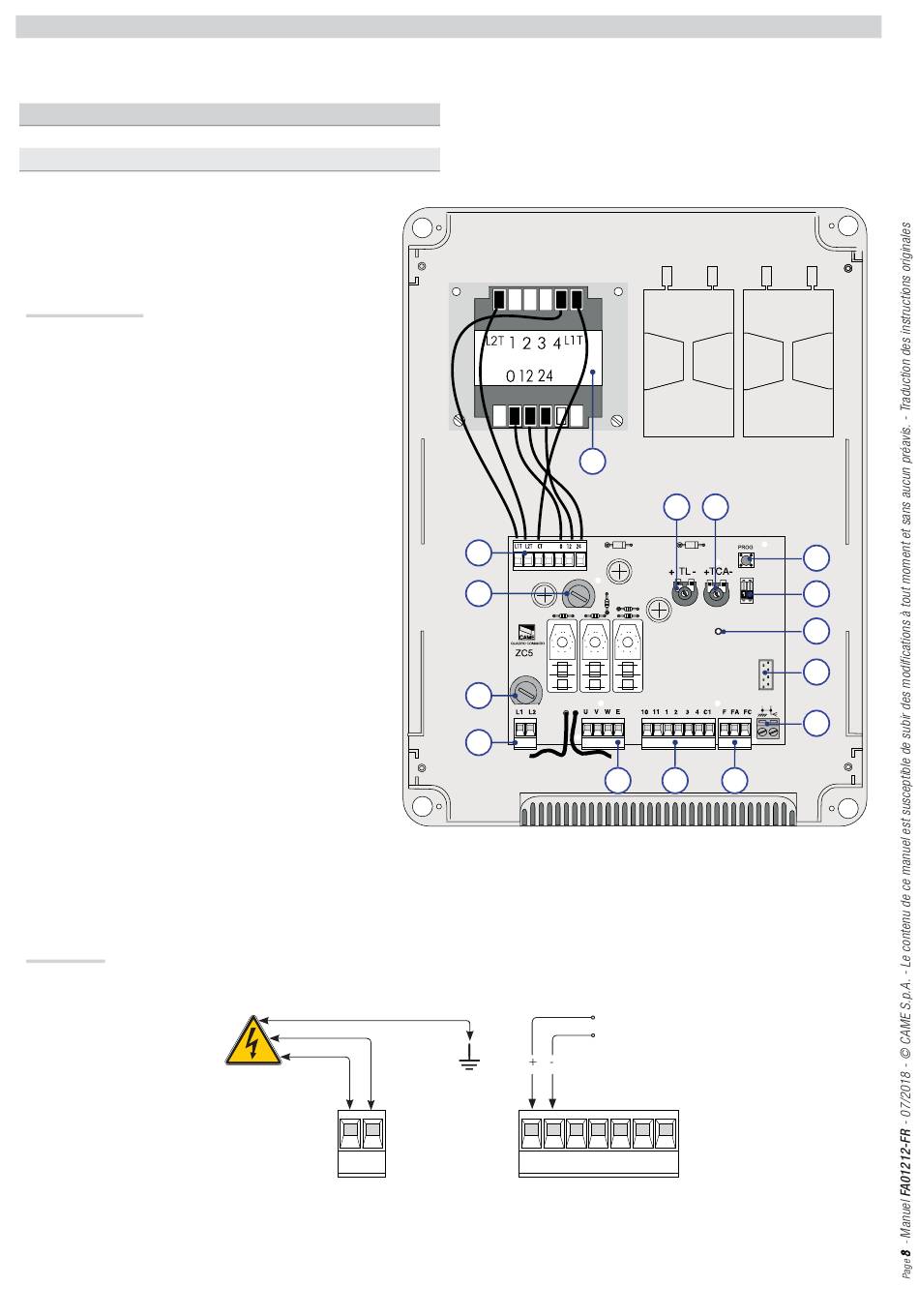

Description des parties
1. Barrettes de connexion
2. Fusible de ligne
3. Fusible accessoires
4. Bouton de mémorisation code radio
5. Trimmer TL
6. Trimmer TCA
7. Commutateurs DIP sélection fonctions
8. Connecteur carte AF
9. Voyant de signalisation
10. Barrette transformateur
11. Transformateur
12. Connecteurs alimentation moteur
13. Barrette de connexion fin de course
Alimentation
Alimentation 230 V AC 50/60 Hz
5 A-F
1 A-F
10
3
2
1
L1 L2
11
5
12
1
Sortie alimentation accessoires 24 V AC/DC
⚠ Les accessoires connectés sur 10-11 ne doivent
pas dépasser tous ensemble 20 W
10 11 1 2
3
4
C1
6
4
7
9
8
5
13
