Commande du PROFITEST PV
4
3
2
5
1
6.1

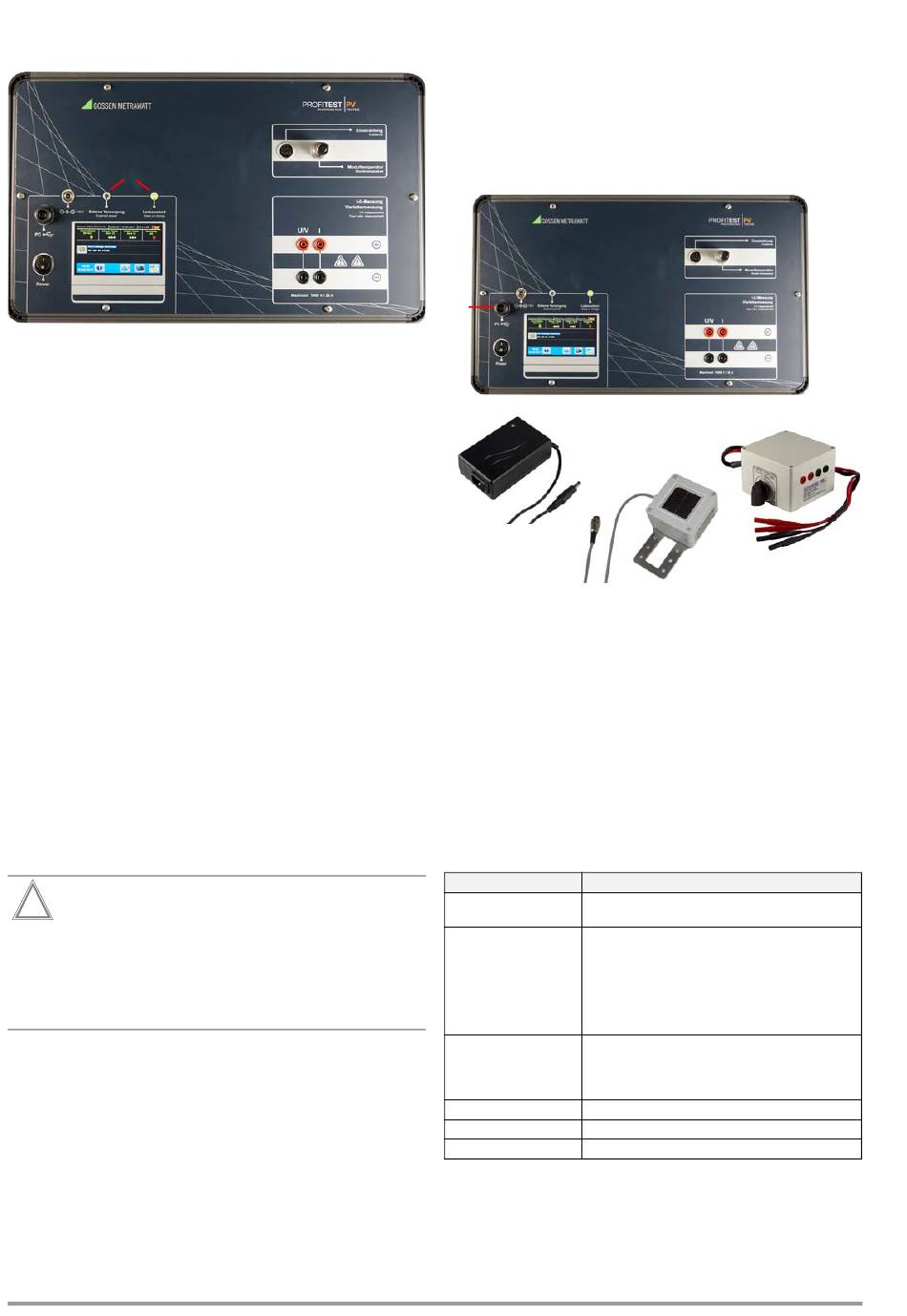

Organes de commande et éléments de connexion
1 Interrupteur marche/arrêt
2 Port USB sur le PC
3 Prise d'alimentation électrique externe, 16 V/2 A CC
4 LED d'état
5 Écran graphique couleurs
6 Entrée de rayonnement ou de rayonnement et
température combinée
7 Entrée de mesure de température Pt100 ou Pt1000
8 Entrée de mesure à 4 fils mesure de tension
9 Entrée de mesure à 4 fils mesure de courant
6.2
Remarques générales
Comme presque tous les appareils de mesure électroniques, le
PROFITEST PV ne peut fonctionner que dans une plage de tem-
pérature limitée (voir l'annexe). Il est donc essentiel de ne pas
exposer trop longtemps le PROFITEST PV au rayonnement
solaire direct. Posez si possible le PROFITEST PV dans un endroit
ombragé ou protégez-le du rayonnement solaire direct en cas
d'utilisation prolongée, par un parasol par ex.
Dans sa version standard, le PROFITEST PV n'est pas conçu
pour être intégré à d'autres appareils ou supports. Il est important
que l'air puisse circuler librement autour du PROFITEST PV en
service, afin d'assurer une dissipation suffisante de la chaleur ! Il
est possible d'empiler l'appareil pour le stocker véritablement
(hors fonctionnement – donc sans charge des accus – c.-à-d.
lorsque l'appareil ne produit pas de chaleur).
!
Attention !
Ne jamais débrancher un connecteur pendant une
mesure ! Du fait des tensions et courants continus en
partie très élevés, un arc électrique pourrait se former au
niveau des contacts, qui déclencherait un incendie et
provoquerait de graves blessures corporelles ! (voir le
chapitre chap. 4)
La face avant recouverte d'un film du PROFITEST PV est robuste.
Il faut toutefois l'entretenir avec soin pour bénéficier longtemps de
ses services.
Tenez compte des recommandations ci-après pour prévenir tout
dommage de la face avant :
Ne touchez pas la face avant avec des objets pointus ou acérés.
Outre le risque de créer des rayures, cela peut détruire le film au
niveau où des touches par ex. se trouvent derrière le film.
Nettoyez la face avant uniquement avec un chiffon humide et
doux. N'utilisez ni éponges synthétiques ni nettoyants abrasifs,
car la plaque en plexiglas montée devant le moniteur LCD serait
rayée, ce qui influencerait à son tour la qualité de la représenta-
tion.
6
Le boîtier de l'appareil est étanche lorsqu'il est fermé (IP67). Ne
soumettez toutefois pas l'appareil à l'influence directe de l'eau.
Ne laissez pas l'appareil sous la pluie.
Pour obtenir une bonne précision de la mesure, le rayonnement
solaire doit être d'au moins 500 W/m
Les mesures de courbes sont encore possibles dans ces condi-
tions, mais les résultats de la puissance de crête deviennent
inexacts et ne sont donc plus représentés.
6.3
6
7
8
9
Le dispositif de mesure se compose d'un appareil de mesure de
la puissance de crête et des composantes suivantes :
1 Connexion USB au PC en option (optionnel)
2 Bloc d'alimentation externe, 16 V CC, 2 A
3 Sonde de rayonnement de référence
4 Sonde Pt100 externe pour la température à l'arrière du
5 Interrupteur-sectionneur de sécurité externe (voir chap. 7)
6 Cordon de mesure de puissance à 4 fils
Le PROFITEST PV est doté des entrées/sorties suivantes (les
interfaces sont placées sur le devant, sauf celle pour le bloc d'ali-
mentation externe, et marquées):
Interface
SECTEUR
Température
Rayonnement
Mesure à 4 fils
Entrée de courant
PC
Raccordement des périphériques
1
2
module ou
fiche de court-circuitage
entre le cordon de mesure à 4 fils et le PROFITEST PV
Fonction
Bloc d'alimentation externe : raccordement par connecteur
creux 5,5 x 2,1mm
Prise pour sonde de température
• Appareils avec 2de entrée de mesure de la
température : Pt100 externe pour mesurer la tempéra-
ture à l'arrière du module
• Autres appareils : Pt100 ou Pt1000 externes (selon
l'exécution) pour mesurer la température à l'arrière des
cellules de référence
Prise pour la sonde de rayonnement de référence (Phox)
• Dans cette sonde se trouvent réunies la Pt100/Pt1000
de la sonde de référence et la valeur de mesure du
rayonnement dans un connecteur à 8 pôles.
Entrée de mesure (mesure de tension)
Entrée de puissance pour (mesure de courant)
Connexion au PC de commande via câble USB
2
au moment de la mesure.
4
5
3
6
