10. Installatie

Ga bij de installatie van de camera als volgt te werk:
1. Kies een geschikte plaats waar u de camera wilt monteren.
Zonder beschermhuis mag deze camera bij VdS conform gebruik alleen buiten handbereik
(min. 3m installatiehoogte) gemonteerd worden.
2. Verbind de videokabel (aanbevolen kabeltype: RG59) met de BNC-video-uitgang van de
camera en het op de camera als volgende aangesloten apparaat. De maximale
kabellengte mag daarbij niet meer bedragen dan 200m.
3. Sluit een spanningsvoeding op de camera aan.
4. Houd de camera op de plaats waar u deze later wilt monteren. Controleer de juiste stand
en de gezichtshoek van de camera.
5. Kies de benodigde instellingen in het programmeermenu van de camera.
6. Stel het gewenste zoombereik in.
7. Bevestig de camera. Let buiten op voldoende bescherming van de camera (bijv. door een
verwarmd weerbestendig huis).
8. Nadat alle instellingen werden verricht, schuift u de beschermkap weer over het
toetsenbord en verzegel de positie met de bijgevoegde sticker. (Let op, de sticker kan maar
één keer worden gebruikt).

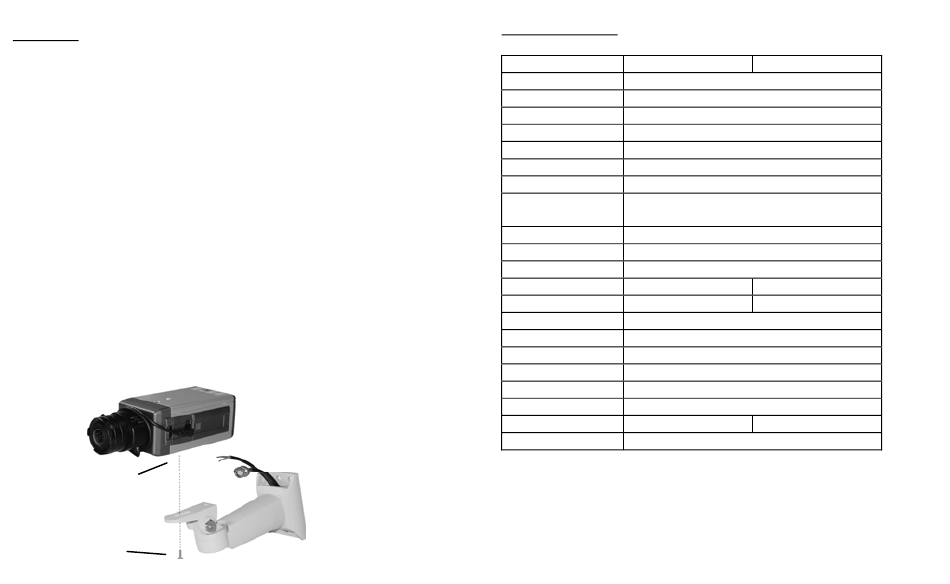

Draadgat
Bevestigings-
schroef
Op voldoende trekontlasting van het
aansluitsnoer via kabelbinder
letten!

11. Technische gegevens

Modelnummer
Beeldopnemer
Aantal pixels
TV-lijnen
AGC-regelbereik
Gammacorrectie
Lichtgevoeligheid 0,5 lux @ 30 IRE F1.2 / AGC 36 dB (kleurenmodus)
Signaal-ruisverhouding
Elektronische shutter-
regeling
E-ZOOM
With Balance
Video-uitgang
Stroomtoevoer
Vermogensopname
Videonorm
Objectiefvatting
Afmetingen / Gewicht
Bedrijfstemperatuur
Luchtvochtigheid
Objectiefvatting
VdS-nummer
Milieuklasse
97
TV7300 TV7301
1/3" Interline transfer Super HAD CCD
PAL: 795 (H) x 596 (V), NTSC: 811(H) x 508(V)
500 TV-lijnen (kleur) 530 TV-lijnen (Z/W)
0~36dB
0,45 – 1
50Db
1/50s – 1 / 100.000s
1~4
ATW / PRSET/ MANUAL / PTL
2 x 1Vss / 75 ohm / BNC-connector
12VDC of 24VAC 100~ 240VAC
4,2W(DC) / 4,5 W(AC) 4,5 W(AC)
PAL / NTSC
1/3" C- of CS-mount
H: 52 x B: 71 x D: 127,7 mm / 535 g
-10 °C tot +50 °C
max. 90 % niet condenserend
C/CS-vatting
VdS nr.aangevraagd VdS-nr.:aangevraagd
II
