sélection par une pression de la touche « ENTER ». Huit zones différentes peuvent être
masquées au total en tant que zones privées.
10. Installation
Procédez comme suit pour installer la caméra :
1.
Choisissez un site adéquat sur lequel monter la caméra.
En l'absence d'un boîtier de protection, lors d'une utilisation VdS conforme, cette caméra
ne doit être montée que hors de portée (à au moins 3 de haut).
2.
Branchez le câble vidéo (type de câble recommandé : RG59) à la sortie vidéo BNC de la
caméra et à l'appareil le plus proche relié à la caméra. La longueur maximale du câble ne
doit en aucun cas dépasser 200 m.
3.
Branchez l'alimentation à la caméra.
4.
Tenez la caméra à l'endroit où elle devra être montée dans une phase ultérieure. Vérifiez
l'orientation et l'angle de visée de la caméra.
5.
Sélectionnez les paramètres nécessaires dans le menu de programmation de la caméra.
6.
Réglez le facteur d'agrandissement souhaité.
7.
Fixez la caméra. A l'extérieur, veillez à ce que la caméra soit suffisamment protégée (par
ex. par à un boîtier chauffé de protection contre les intempéries).
8.
Après avoir réalisé tous les réglages, refaites glisser le cache de protection sur le panneau
de commande et scellez sa position à l'aide de l'autocollant. (attention : l'autocollant n'est
pas réutilisable).

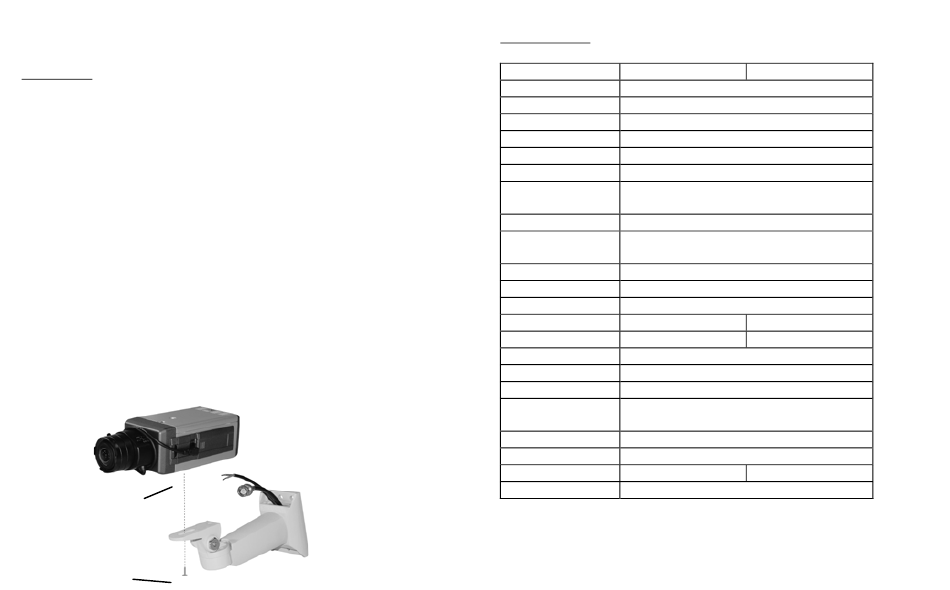

Trou taraudé
Vis de
fixation
Veiller à une décharge de traction
suffisante des câbles de branchement à
l'aide de serre-câbles !
11. Fiche technique
Numéro de modèle
Capteur d'images
Pixels
Lignes TV
Plage de réglage AGC
Frame integration
Gamma correction
Sensibilité
Rapport signal/bruit
Réglage électronique de
l'obturateur
E-ZOOM
Réglage du blanc
Sortie vidéo
Alimentation
Consommation
4,2 W (c.c.) 4,5 W(c.a.)
Norme vidéo
Monture d'objectif
Dimensions/Poids
Température de
fonctionnement
Humidité
Monture d'objectif
Numéro VdS
Classe environnementale
72
TV7300
TV7301
1/3" Interline transfer Super HAD CCD
PAL: 795 (H) x 596 (V), NTSC: 811(H) x 508(V)
500 lignes TV (couleur) 540 lignes TV (noir et blanc)
0-36 dB
2x~160x
0.45 – 1
0,5 lux à 30 IRE F1.2 / AGC
au niveau du capteur (mode couleur)
50dB
1/50 s – 1/100.000 s
1~4
ATW / PRSET/ MANUAL / PTL
2 x 1V
/ 75 ohms / prise BNC
cc
12V c.c. ou 24V c.a.
100 ~ 240 V c.a.
4,5 W (c.a.)
PAL / NTSC
Monture C ou CS 1/3"
H : 52 x L : 71 x P : 127,7 mm / 535g
-10 °C à +50 °C
maxi. 90 % sans condensation
Monture C/CS
N° VdS° : demandé
N° VDS : demandé
II
