5. Conserver les gicleurs qui ont été remplacés dans un sachet
en plastique ou un autre contenant.
6. Réinstaller la base du brûleur à l'aide des deux vis.
7. Réinstaller le chapeau de brûleur.
8. Répéter les étapes 1 à 7 pour les autres brûleurs.

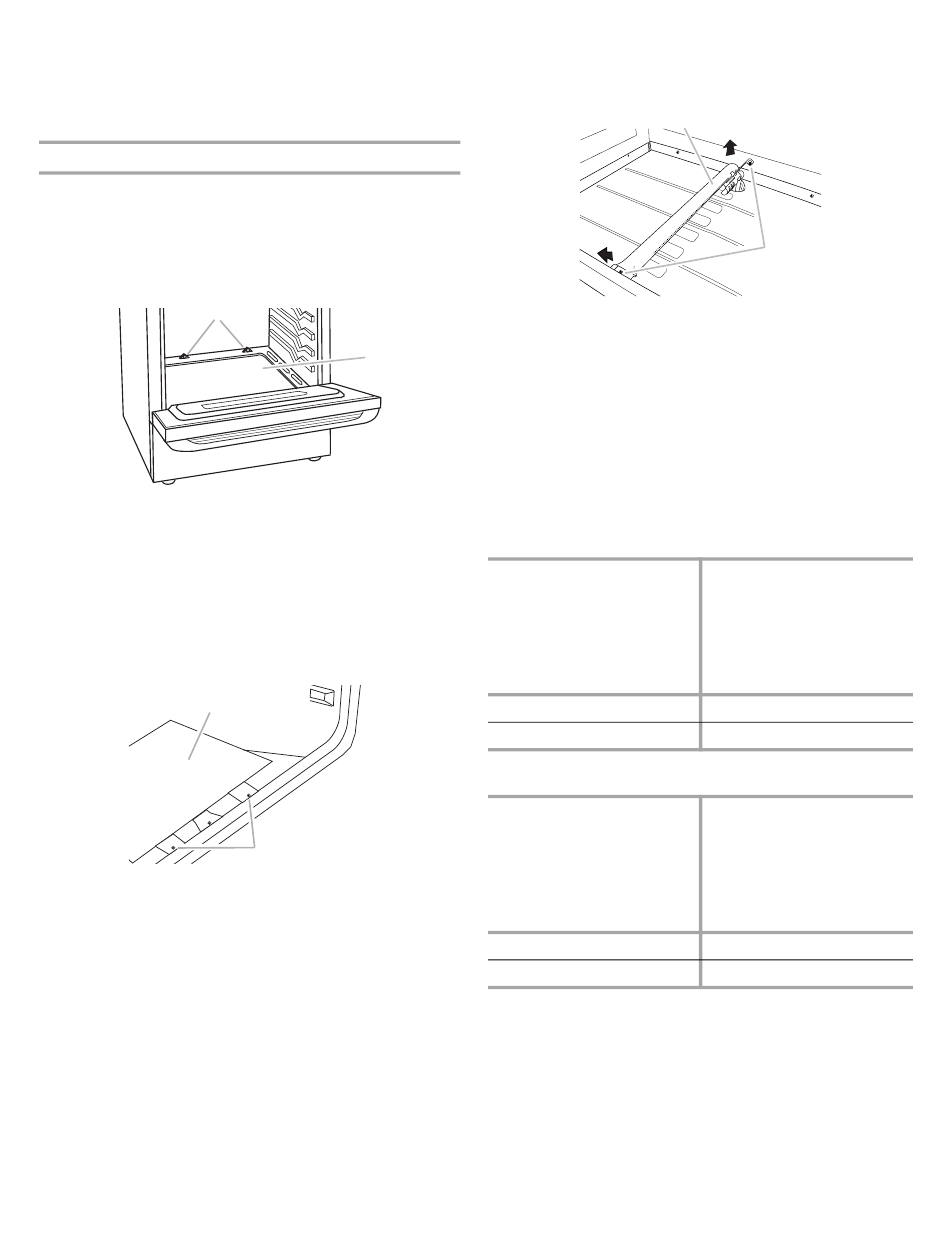

Conversion du brûleur de cuisson au four
1. Retirer les grilles du four.
2. Ôter 2 vis à l'arrière de la partie inférieure du four.
3. Soulever l'arrière de la partie inférieure du four vers le haut et
l'arrière jusqu'à ce que l'avant du panneau se trouve hors du
cadre avant. Le retirer du four et le mettre de côté sur une
surface couverte.
A
A. Vis
B. Partie inférieure du four
4. Ôter 2 vis des volets avant du répartiteur de flammes.
Soulever l'avant du répartiteur de flammes et le tirer vers
l'avant pour retirer les onglets de l'arrière du four. Les mettre
de côté sur une surface couverte.
REMARQUE : Sur certains modèles, le répartiteur de
flammes est fixé sur la partie inférieure du four et cette étape
ne sera donc pas nécessaire.
B
A. Vis
B. Répartiteur de flammes
5. Ôter 2 vis du brûleur de cuisson au four.
REMARQUE : Sur certains modèles, une seule vis maintient
le brûleur de cuisson au four en place.
B
A
6. Faire glisser l'avant du brûleur de cuisson au four sur le côté
pour retirer l'onglet de l'avant du four. Soulever l'arrière du
brûleur de cuisson au four de l'orifice du four, et mettre le
brûleur de cuisson au four de côté.
A. Vis
B. Brûleur de cuisson au four
7. Consulter la plaque signalétique de la cuisinière située sur le
châssis avant, derrière la porte du four ou l'avant du tiroir -
selon le modèle. Identifier la capacité du brûleur de cuisson
au four pour cette cuisinière - elle figure sur la plaque
signalétique. Consulter le tableau ci-dessous pour connaître
le gaz à utiliser après conversion. Identifier le gicleur du
brûleur de cuisson au four de rechange adéquat en fonction
de la capacité des brûleurs indiquée sur la plaque
signalétique. Le numéro d'identifiant figure sur l'un des côtés
hexagonaux plats du gicleur.
Tableau de gicleurs pour gaz naturel - brûleurs de cuisson au
four
Puissance thermique du
brûleur sur la plaque
signalétique (niveau de la
mer)
Gaz naturel Propane
18 000 BTU 17 000 BTU
16 500 BTU 15 500 BTU
Tableau de gicleurs pour gaz propane - brûleurs de cuisson
au four
Puissance thermique du
brûleur sur la plaque
signalétique (niveau de la
mer)
Gaz naturel Propane
18 000 BTU 17 000 BTU
16 500 BTU 15 500 BTU
8. Utiliser un tourne-écrou de ³⁄₈" ou une clé mixte pour tourner
le gicleur du brûleur de cuisson au four dans le sens
antihoraire pour le retirer. Conserver le gicleur remplacé dans
un sachet en plastique ou un autre contenant.
B
A A
Gicleur de rechange - Gaz
naturel (haute altitude)
Taille Numéro
d'identifi-
cation
1,78 mm 178
1,70 mm 170
Gicleur de rechange -
Gaz propane (haute altitude)
Taille Numéro
d'identifi-
cation
1,09 mm 57
1,07 mm 107
