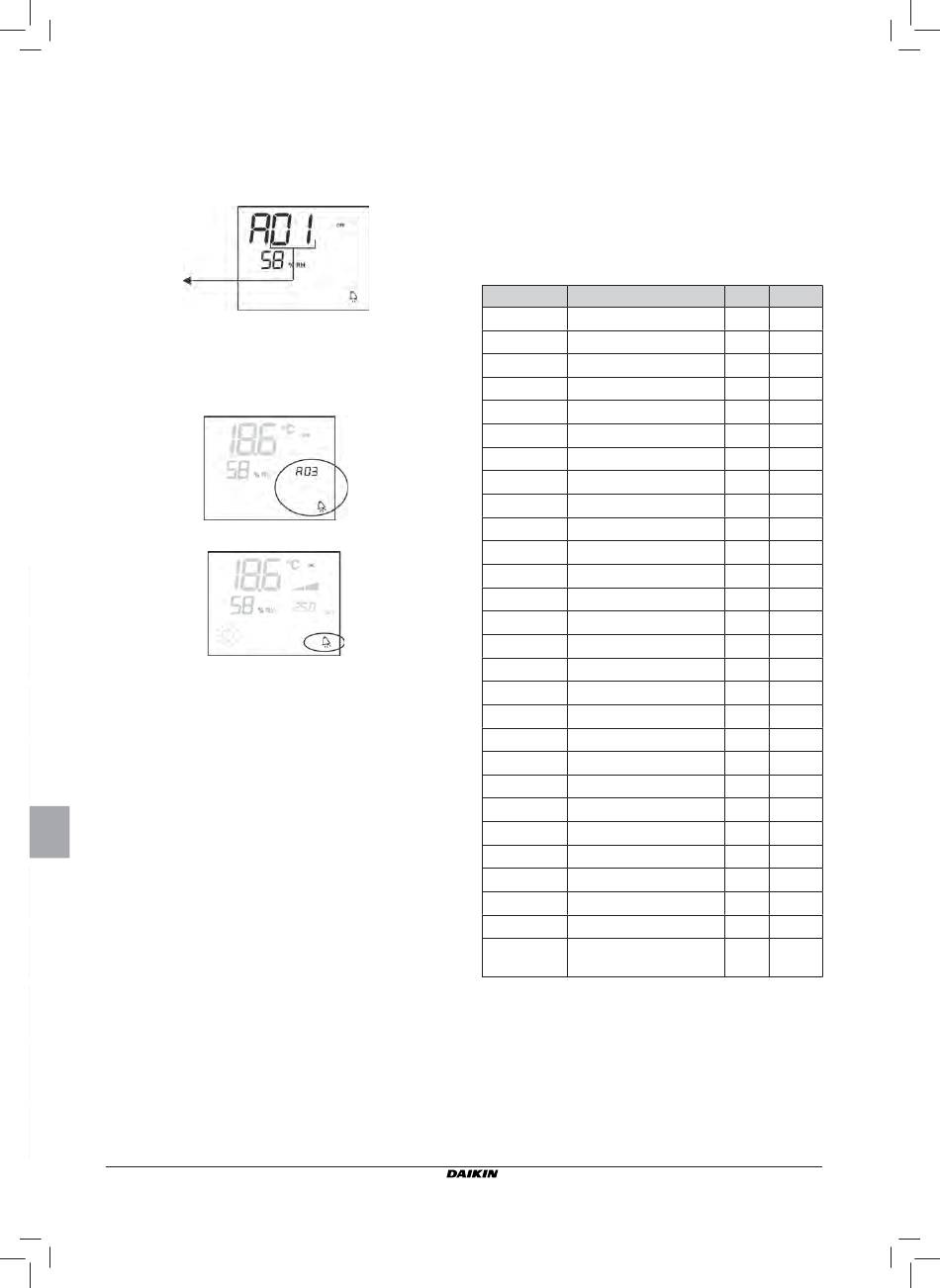

ALARMAS
El mando gestiona dos tipos de alarmas, esto es:
■ Alarmas Graves: causan el apagado forzado del termo-
stato
■ Alarmas No Graves: no fuerzan el apagado del termostato
pero inhiben posibles funciones críticas.
ALARMAS GRAVES
código alarma
■ Cód. A01 = error sonda externa de temperatura del aire (si
el termostato está instalado en la unidad).
■ Cód. A02 = error sonda interna de temperatura del aire (si
el termostato está instalado en la pared y la sonda externa
de temperatura del aire está desconectada).
ALARMAS NO GRAVES
TERMOSTATO OFF
TERMOSTATO ON
■ Cód. A03 = error sonda de temperatura del agua
■ Cód. A04 = error sonda humedad externa (sólo si está
instalada la sonda remota de temperatura)
■ Cód. A05 = error sonda humedad interna
NOTA: La indicación del código de alarma se vuelve
visible sólo con termostato apagado.
Manual de instalación y de uso
14
MODBUS
El protocolo implementado en el mando es el Modbus RTU
(9600, N, 8, 2) en RS485
FUNCIONES IMPLEMENTADAS
0x03 : Read Holding Registers (Leer Registros de Memoria)
0x04 : Read Input Registers (Leer Registros de Entrada)
0x10 : Write Multiple registers (Escribir Registros Múltiples)
EXCEPCIONES IMPLEMENTADAS
Código de Excepción 02: Invalidar dirección de datos
LISTA DE PARÁMETROS DE SUPERVISIÓN
DIRECCIÓN REGISTRO
Estados
0
Velocidad
1
Temperatura aire
2
Humedad
3
Temperatura agua
4
P00: Confi guración
5
P05: Confi g.DIN
6
T. Setpoint activo
7
T. Setpoint usuario
8
Versión LCD
9
P09: Confi g.DOUT1
10
11 P10: Lógica DOUT1
P11: Confi g.DOUT2
12
P12: Lógica DOUT2
13
14 P14: Confi g.AOUT1/2
Salida analógica 1
15
Salida analógica 2
16
Digitales 1
50
Bandas horarias
51
Setpoint - Refrigeración
52
Setpoint - Calefacción
53
Mínimo Setpoint - Refr.
54
Máximo Setpoint - Refr.
55
Mínimo Setpoint - Calef.
56
Máximo Setpoint - Calef.
57
Velocitdad
58
Corrección Economy
59
Modo ventilación
60
modulable
TIPO U.M.
R -
R -
R [°C/10]
R %
R [°C/10]
R -
R -
R [°C/10]
R [°C/10]
R -
R
R
R
R
R
R [%]
R [%]
R/W -
R/W -
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W -
R/W [°C/10]
R/W -
FWEC3
Advanced plus electronic controller
FC66002765
