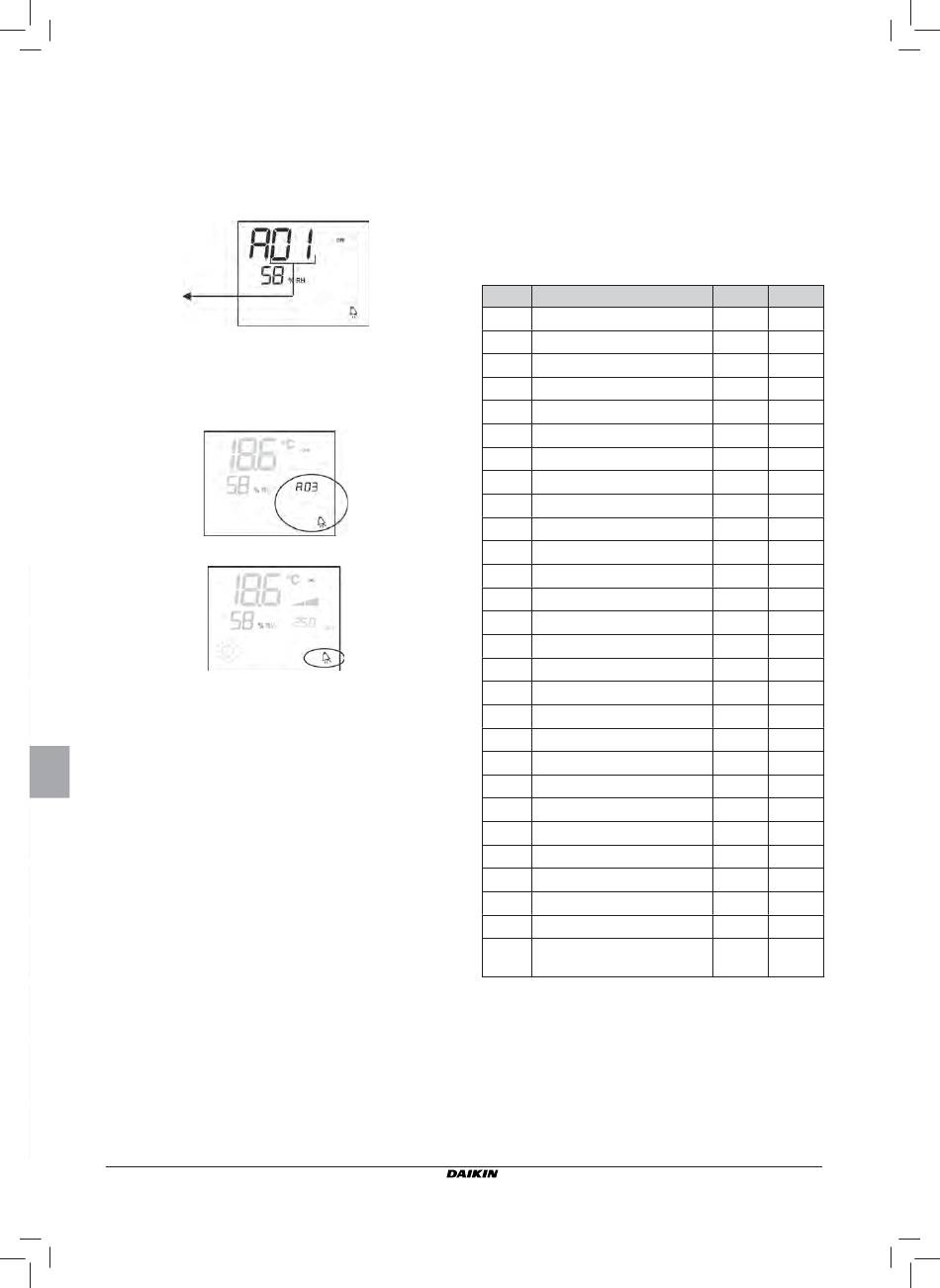

ALARME
Die Steuerung verwaltet zwei Alarmtypen:
■ Schwere Alarme: Sie führen zur Zwangsausschaltung des
Thermostaten
■ Leichte Alarme: Sie führen nicht zur Zwangsausschal-
tung des Thermostaten, sperren aber eventuelle kritische
Funktionen.
SCHWERE ALARME
Alarmcode
■ Code A01 = Fehler Außensonde für Lufttemperatur (bei
Thermostat an der Maschine)
■ Code A02 = Fehler Innensonde für Lufttemperatur (bei
Wandinstallation des Thermostaten und nicht angesch-
lossener Außensonde für Lufttemperatur)
LEICHTE ALARME
THERMOSTAT OFF
THERMOSTAT ON
■ Code A03 = Fehler Sonde Wassertemperatur
■ Code A04 = Fehler externe Feuchtigkeitssonde (nur wenn
die externe Temperatursonde installiert ist)
■ Code A05 = Fehler interne Feuchtigkeitssonde
Anm: Der Alarmcode wird nur bei ausgeschaltetem Ther-
mostaten angezeigt.
Installations- und Bedienungsanleitung
14
MODBUS
Das in der Steuerung implementierte Protokoll ist Modbus
RTU (9600, N, 8, 2) auf RS485
IMPLEMENTIERTE FUNKTIONEN
0x03 : Read Holding Registers
0x04 : Read Input Registers
0x10 : Write Multiple Registers
IMPLEMENTIERTE AUSNAHMEN
Exception Code 02: Invalidate data address
LISTE ÜBERWACHUNGSPARAMETER
ADR. REGISTER
Status
0
Geschwindigkeit
1
Lufttemperatur
2
Feuchtigkeit
3
Wassertemperatur
4
P00: Konfi guration
5
P05: Konfi g.DIN
6
Aktiver Sollwert Temp.
7
Benutzer-Sollwert Temp.
8
Version LCD
9
P09: Konfi g.DOUT1
10
11 P10: Logik DOUT1
P11: Konfi g.DOUT2
12
P12: Logik DOUT2
13
14 P14: Konfi g.AOUT1/2
Analogausgang 1
15
Analogausgang 2
16
Digital 1
50
Schaltzeiten
51
Sollwert Kühlung
52
Sollwert Heizung
53
Minimaler Sollwert - Kühlung
54
Maximaler Sollwert Kühlung
55
Minimaler Sollwert - Heizung
56
Maximaler Sollwert - Heizung
57
Geschwindigkeit
58
Korrektur Economy
59
Betriebsart modulierende
60
Luftzuführung
TYP ME
R -
R -
R [°C/10]
R %
R [°C/10]
R -
R -
R [°C/10]
R [°C/10]
R -
R
R
R
R
R
R [%]
R [%]
R/W -
R/W -
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W -
R/W [°C/10]
R/W -
FWEC3
Advanced plus electronic controller
FC66002765
