Wallbox Power Boost Guide D'installation page 66

INSTALLATIONS
Câblage du système
Paramètres de terminaison
1.

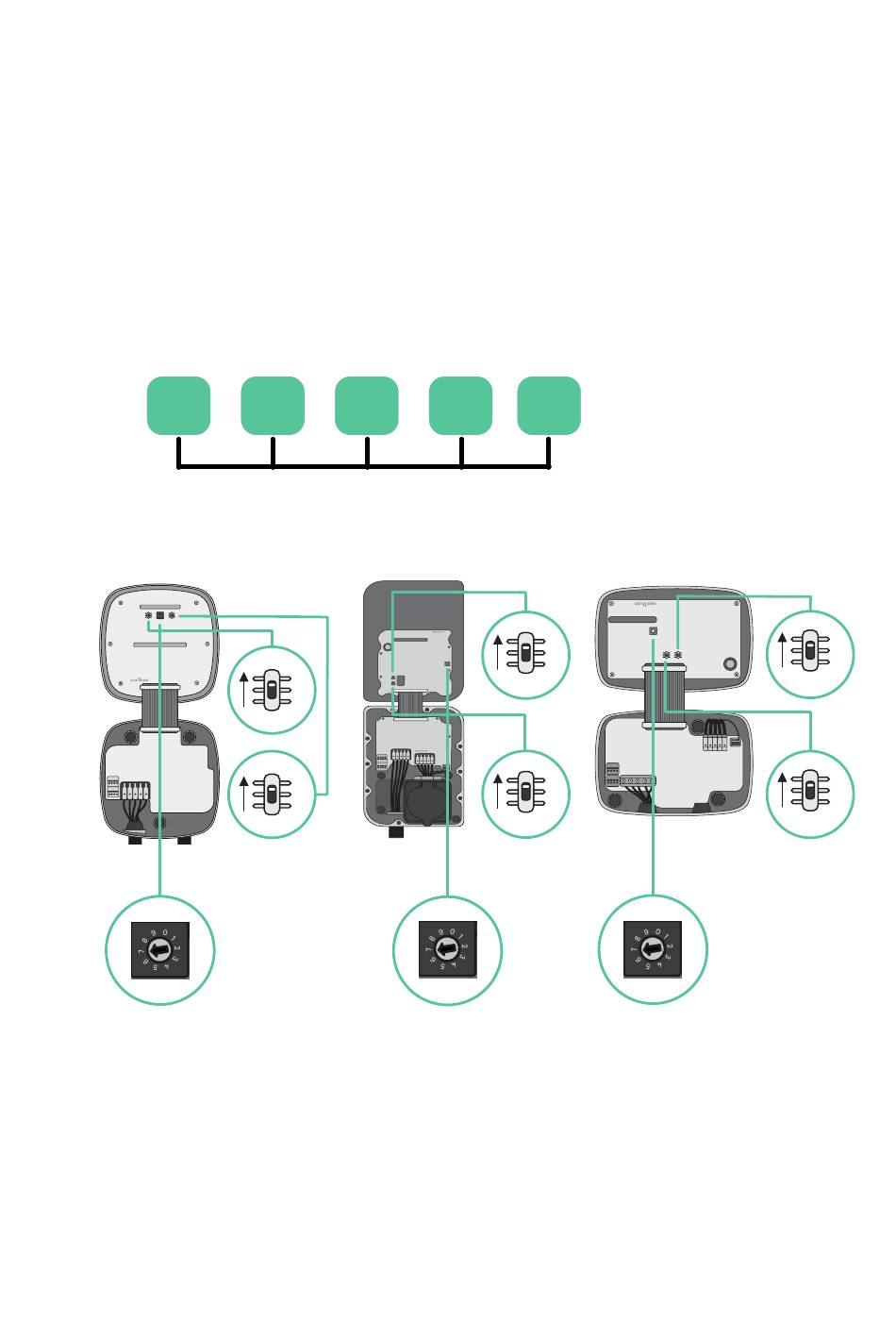

Une fois le câblage terminé, vous devez activer les résistances de terminaison. Tout
d'abord, configurez RS485 dans T uniquement pour le chargeur qui est connecté au
compteur. Ensuite, configurez le BUS CAN, le premier et le dernier chargeur seront
toujours des terminateurs (T) avec des chargeurs non terminateurs (NT) entre eux.
T
Pulsar Plus
66
NT NT
Copper SB
T
NT
RS485
T
NT
CAN BUS
NT T
Commander 2
T
NT
CAN BUS
T
NT
RS485
T
NT
CAN BUS
T
NT
RS485
