CÂBLAGE DU SYSTÈME
Power Sharing
1.
Assurez-vous que le courant est coupé pendant l'installation.
2.

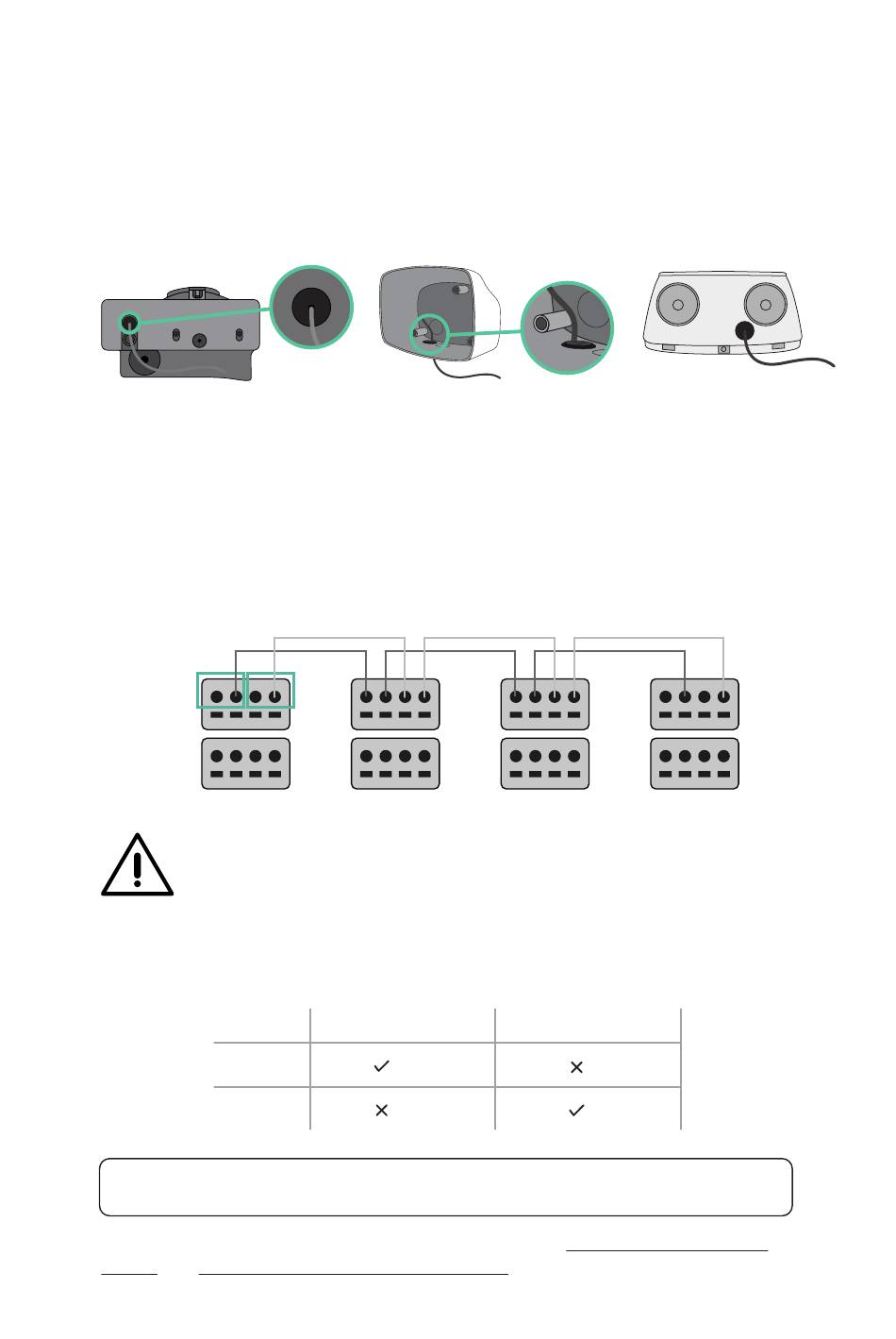

Insérez le fil de communication (câble UTP 5E) dans l'œillet.
3.
Vérifiez la position de CAN - L et CAN - H indiquée au-dessus du connecteur.
Attention : l'ordre dans le connecteur peut être différent selon les produits.
4.
Une fois le connecteur localisé, commencez à brancher le chargeur primaire
(le premier de la chaîne). Utilisez un câble UTP 5E (une paire) puis insérez
un des câbles dans CAN-L et l'autre dans CAN-H. Ensuite, connectez les
autres chargeurs de la chaîne en suivant le schéma ci-dessous. Comme vous
pouvez le constater, tous les chargeurs ont des entrées et sorties CAN-L et
CAN-H, sauf le premier et le dernier.
CAN-L
Remarque : Seul un courant maximal > 6 A par phase est accepté pour une
performance correcte. En cas de doute, contactez le service d'assistance Wallbox.
Si vous avez un chargeur Pulsar ou Commander, consultez le
Pulsar
et le
46
CAN-H
T
Important
• Assurez-vous de connecter chaque CAN-L au connecteur CAN-L
respectif de tous les chargeurs. Faites de même pour CAN-H.
• La fonction de Power Sharing (partage d'alimentation) fonctionne
jusqu'à 25 chargeurs pour chaque installation. Parmi eux, un est
primaire et 24 sont secondaires. La distance maximale que peut
atteindre le câblage de communication est de 250 m.
CAN-L
CAN-L
CAN-H
Guide d'installation du Commander
NT NT
CAN-H
pour l'installation de votre chargeur.
T
Guide d'installation du
