CÂBLAGE DU SYSTÈME
Partage de courant dynamique
1.
Assurez-vous que le courant est coupé pendant l'installation.
2.
Vérifiez la position de CAN - L et CAN - H indiquée au-dessus du
connecteur.
Attention : l'ordre dans le connecteur peut être différent selon les
produits.
3.

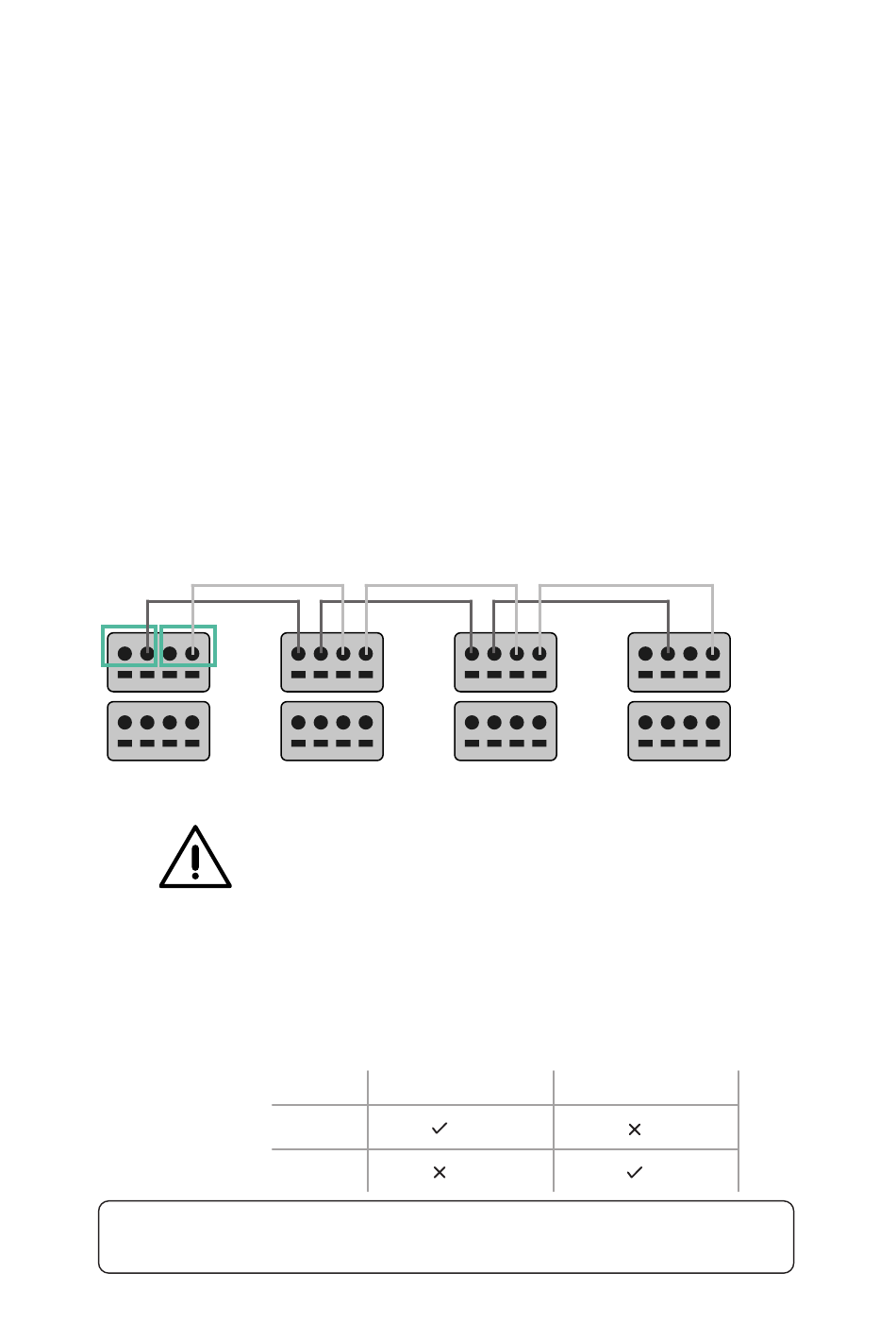

Une fois le connecteur localisé, commencez à brancher le chargeur
primaire (le premier de la chaîne). Utilisez un câble UTP 5E (une
paire) puis insérez un des câbles dans CAN-L et l'autre dans CAN-H.
Ensuite, connectez les autres chargeurs de la chaîne en suivant
le schéma ci-dessous. Comme vous pouvez le constater, tous les
chargeurs ont des entrées et sorties CAN-L et CAN-H, sauf le
premier et le dernier.
CAN-L
T
Remarque : Seul un courant maximal > 6 A par phase est accepté pour une
performance correcte. En cas de doute, contactez le service d'assistance Wallbox.
65
CAN-H
NT
Important
• Assurez-vous de connecter chaque CAN-L au connecteur
CAN-L respectif de tous les chargeurs. Faites de même pour
CAN-H.
• La fonction de Power Sharing (partage d'alimentation)
fonctionne jusqu'à 25 chargeurs pour chaque installation.
Parmi eux, un est primaire et 24 sont secondaires. La
distance maximale que peut atteindre le câblage de
communication est de 250 m.
CAN-L
CAN-H
NT
CAN-L
T
CAN-H
