Knick Protos II 4400 Instructions D'installation page 2

Ce mode d'emploi décrit le remplacement du module FRONT (4400 C/S-011, 4400X C/S-015) sur les appareils de la série Protos.
Consignes de sécurité
À la réception, assurez-vous qu'aucun composant n'est endommagé. Ne pas utiliser de pièces endommagées.
Le remplacement doit être exclusivement effectué par un spécialiste autorisé par l'exploitant et formé sur la manipulation du produit.
Couper l'alimentation auxiliaire avant d'effectuer le remplacement du module FRONT. Les composants Ex et non Ex ne doivent pas être mélangés.
Protos II FRONT 4400X C/S-015 : Lorsque vous travaillez en atmosphère explosive, respectez les dispositions et normes relatives au montage et au
fonctionnement des installations électriques dans des zones à atmosphère explosive applicables au lieu d'installation.
Voir les consignes indiquées dans le guide de sécurité du Protos II 4400(X) (« Safety Guide »).
Outils (non fournis) : Tournevis cruciforme (PZ2), tournevis à fente (largeur de lame 6 mm)
Démontage
1
Montage
7.00 25.3
pH °C
0.154 25.3
mS
cm
°C
Heure 10:26 Menu Favoris
11
10. Fermer le module FRONT vers la droite.
11. Visser les 4 vis imperdables
12. Vérifier le bon montage de l'appareil, puis

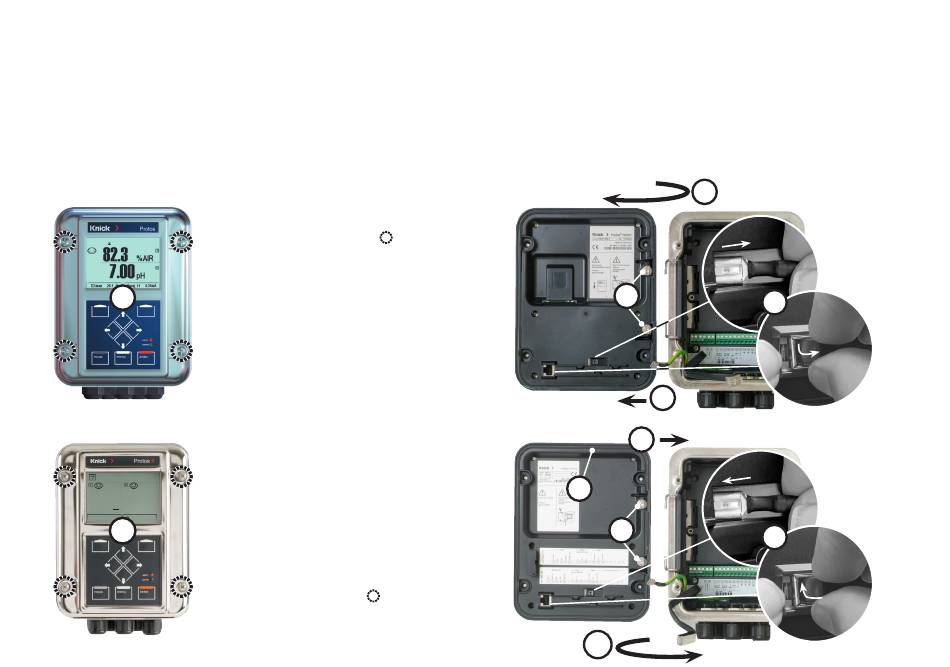

1. Dévisser les 4 vis imperdables afin d'ouvrir
l'appareil.
2. Ouvrir le module FRONT vers la gauche.
3. Débrancher le câble d'alimentation (fiche RJ45,
déverrouiller) et le conducteur de protection.
4. Tourner les vis de fixation de la charnière pivo-
tante à 90° (dans le sens antihoraire)
5. Séparer le module FRONT du module BASE.
6. Fixer le nouveau module FRONT à la charnière
pivotante du module BASE.
7. Tourner les vis de fixation de la charnière
pivotante à 90° (dans le sens horaire)
8. Raccorder le câble d'alimentation (fiche RJ45)
et le conducteur de protection.
Enfoncer les deux fiches jusqu'à ce qu'elles
soient enclenchées.
9. Vérifier que le joint d'étanchéité soit
correctement fixé, propre et intact.
.
remettre l'alimentation sous tension.
Module FRONT
4
5
6
9
7
10
2
Module BASE
3
8
« clic »
