Opmerking:
Draai de wartelmontageschroef niet los of vast aangezien die uitsluitend wordt gebruikt om de onderdelen van
de wartel met elkaar te verbinden.
4. Open de volgende borgschroefuitbreekopening: S1, S2, S3 en W1
5. Steek de bijgeleverde hoekborgschroef van de buitenbasis door
hoekborgschroefuitbreekopening S3 in de buitenbasis naar de standaardwartel (figuur 9).
6. Draai de standard wartel tot de gewenst positive. Eens in positie,
schroef de blokkering schroef vast.
Belangrijk!
Wees voorzigtich om niet de detector naar beneden of naar boven te
draaien. De detector moet bijven loodrecht tegenover de ground voor
maximum detective en betrouwbarheid te garanderen.
7. Monteer het internal deksel op het internal deksel. Laat de
sabotage schakelaar draden gaan door de internal deksel
daarddoorgang.
8. Draai vast het internal deksel op het external deksel (Lock I1,
Figuur 2).
9. Om de standaard wartel te regelen als de moederbord
gemonteerd is (Figuur 10):
a. Buig het zwarte schuim onder de RODE LED op de PCB
naar beneden (genoeg om aan de wartelborgschroef te
kunnen).
b. Gebruik een zeskantschroevendraaier om de borgschroef
los te draaien (zie figuur 10).
c. Draai de wartel to zijn gewenst positive.
d. Draai de hoekborgschroef vast.
Opmerking:
Wanneer de merktekens op de twee beweegbare onderdelen tegenover elkaar staan (figuur 8), bevindt de
standaardwartel zich verticaal/horizontaal in de 0-stand. Iedere klik vanuit die stand komt overeen met 5 in
verticale / horizontale stand.

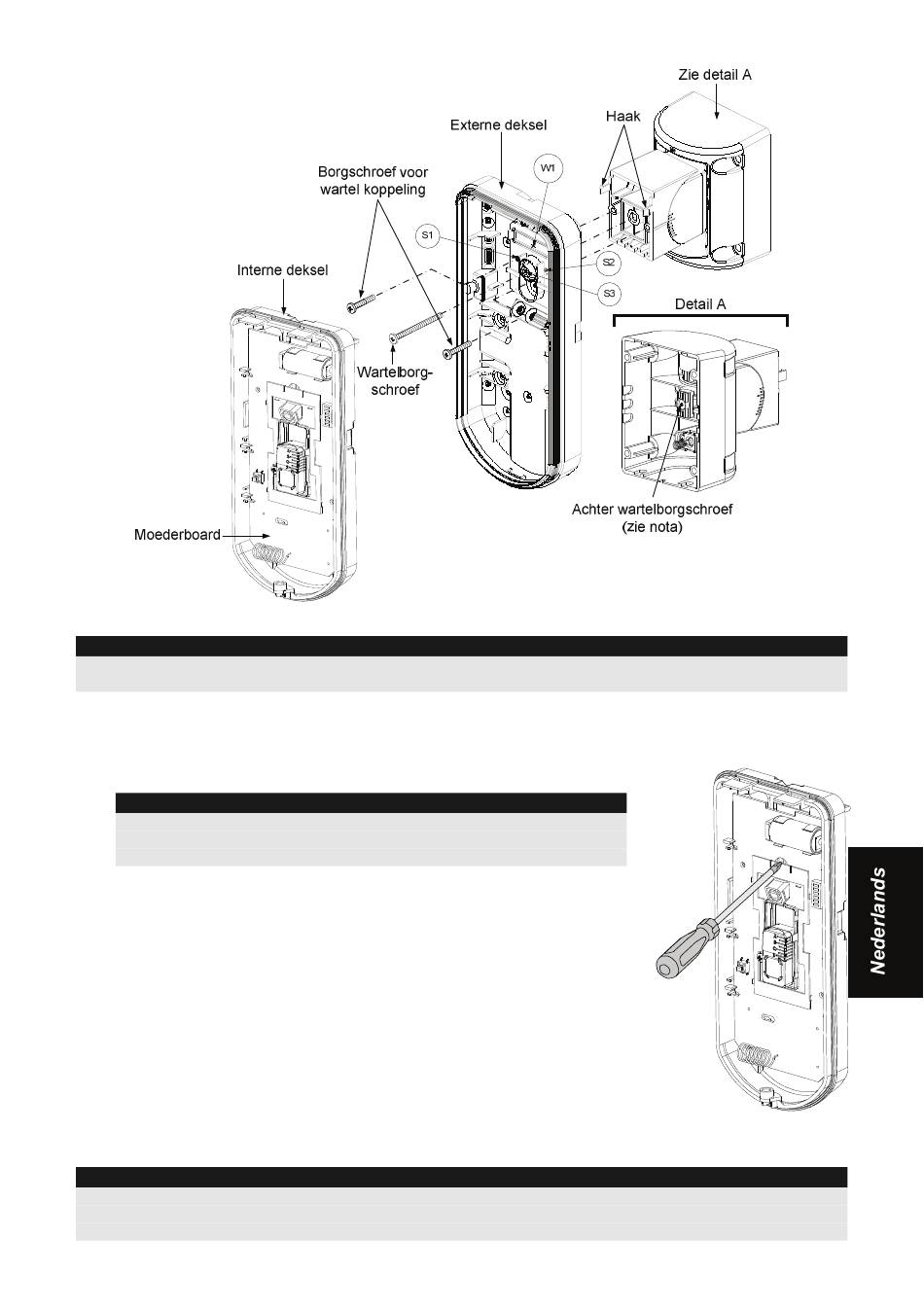

Figuur 9
Installatie handleiding
Figuur 10: PCB
