REMARQUE :
Lorsque les marques indiquées sur les pièces mobiles sont bien alignées (Figure 7), le support standard se
°
trouve à 0 en position verticale/ horizontale. Chaque cran à partir de cette position correspond à une
°
inclinaison de 5 dans la position verticale / horizontale.
10. Refermez le couvercle (bloquez en C1, figure 1) et effectuez un test de passage avec le
détecteur.
REMARQUE :
La vis doit traverser le socle externe pour finalement se fixer au pivot.

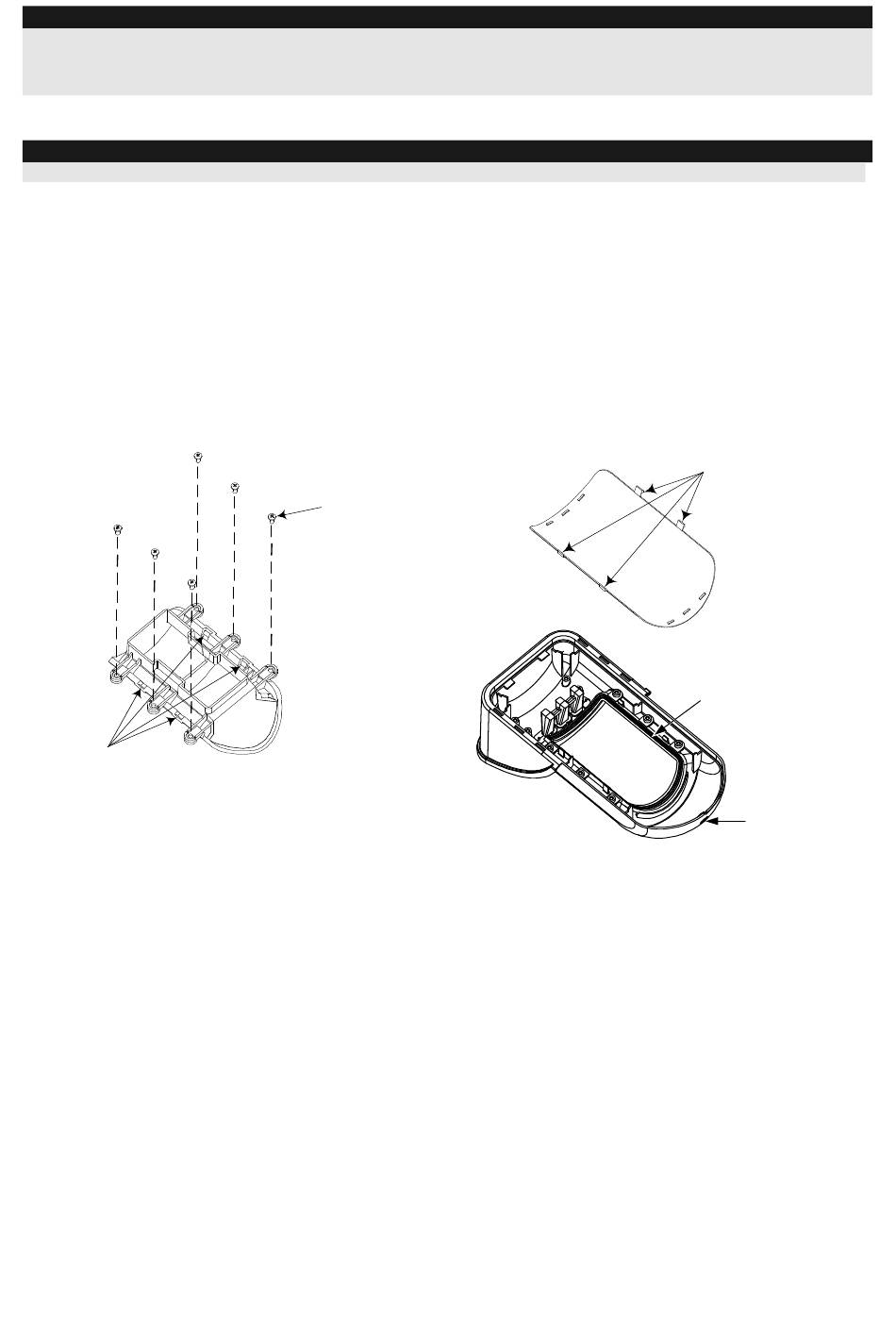

Remplacement des lentilles

1. Desserrez les six vis qui fixent la gaine de maintien de la lentille à l'envers du couvercle.
2. Pour enlever cette gaine de protection, poussez délicatement la lentille depuis l'extérieur du
couvercle.
3. Séparez la lentille de la gaine en poussant délicatement les crochets qui la retiennent à
celle-ci.
4. Remplacez la lentille. Placez les 4 languettes de fixation de la lentille dans les trous
correspondants de la gaine.
5. Réinsérez la gaine de protection à sa place sur le couvercle. Veillez à ce qu'elle couvre le
joint en caoutchouc.
6. Replacez et resserrez les 6 vis de fixation.
Trous destinés à recevoir les
languettes de fixation de la
lentille
48
Vis de fixation de
la gaine
Gaine de protection de
la lentille
Figure 11
Manuel d'installation
Languettes de fixation
de la lentille
Joint en
caoutchouc
Vis de fixation du
couvercle
