CASTILE ENCASTRÉ

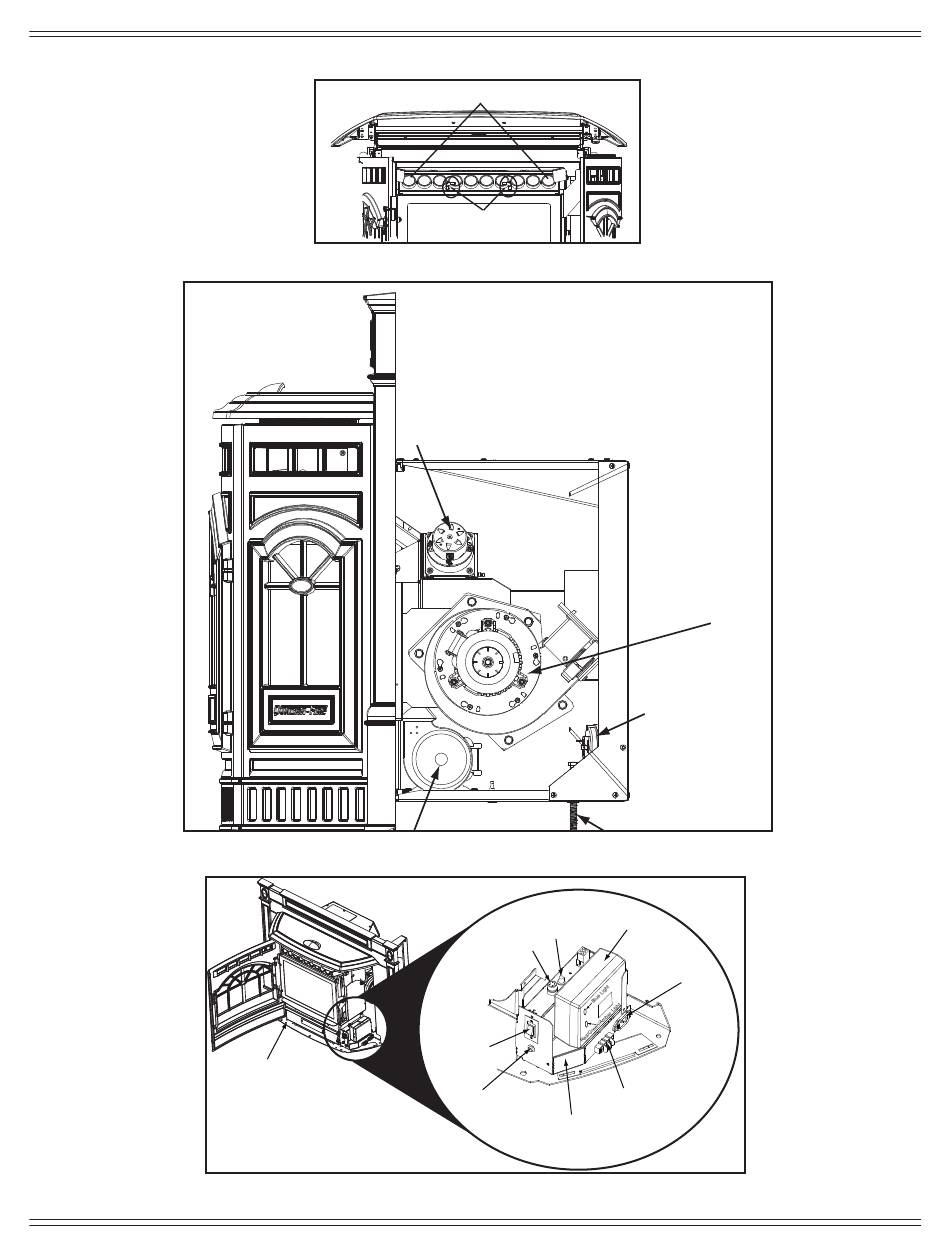

B. Emplacements des composants
Figure 32.1 - Tiges de nettoyage et tubes des échangeurs de chaleur
Figure 32.2
Figure 32.3
32
10 tubes d'échangeur de chaleur
Disque Disque Condensateur Condensateur
d'arrêt no2 d'arrêt no2
Ventilateur de convection
Tige de nettoy-
age du
creuset de
combustion
Tiges de nettoyage
Moteur du système
d'alimentation
Voyant
d'appel
rouge
Fusible
Interrupteur
de commande
de la chaleur
Bouton de
réinitialisation
Boîte de jonction
FC7022-515I
CÔTÉ DROIT
Ventilateur de
tirage
Interrupteur à
dépression
Boulon de mise
à niveau
Boîte de
commande
Réceptacle
du cordon
électrique
Bloc-thermostat
5 Février, 2019
