15. Thermocouple
Le thermocouple est placé sur le creuset de combustion, dans
un tube de protection en céramique. Le thermocouple envoie un
signal (millivolts) à la boîte de commande pour indiquer que les
températures de préréglage des voyants vert et rouge ont été
atteintes.
16. Thermostat
L'appareil fonctionne avec un thermostat de 5 V c.c. Le cas échéant,
la résistance anticipatrice doit être réglée sur la valeur la plus petite.
17. Disque d'arrêt no1, (ventilateur de convection)
43°C [110°F]
Le disque d'arrêt no1 est placé sur le côté droit de la boîte à feu. 2
fils violets y sont connectés. Le disque d'arrêt allume et éteint le
ventilateur de convection, selon les besoins. Le disque d'arrêt no1 est
continuellement sous tension si le poêle est sous tension.
18. Disque d'arrêt no2, (interruption de l'alimentation en
combustible) 121°C [250°F]
Le disque d'arrêt no2 est placé sur la face arrière du tube stabilisateur
de l'alimentation en granulés. Un fil orange est un fil noir y sont
connectés. Le disque d'arrêt arrête le système d'alimentation, ce
qui provoque l'arrêt du poêle en cas de feu trop intense ou de panne
du ventilateur de convection. Le disque d'arrêt se réarme ensuite
automatiquement.
THERMOCOUPLE
INTERRUPTEUR DE
COMMANDE DE LA
CHALEUR
JAUNE
ROUGE
ORANGE
BLANC
BLEU
NOIR
NOIR
JAUNE
ROUGE
VIOLET
GRIS
BLEU
NOIR
NOIR
ALLUMEUR

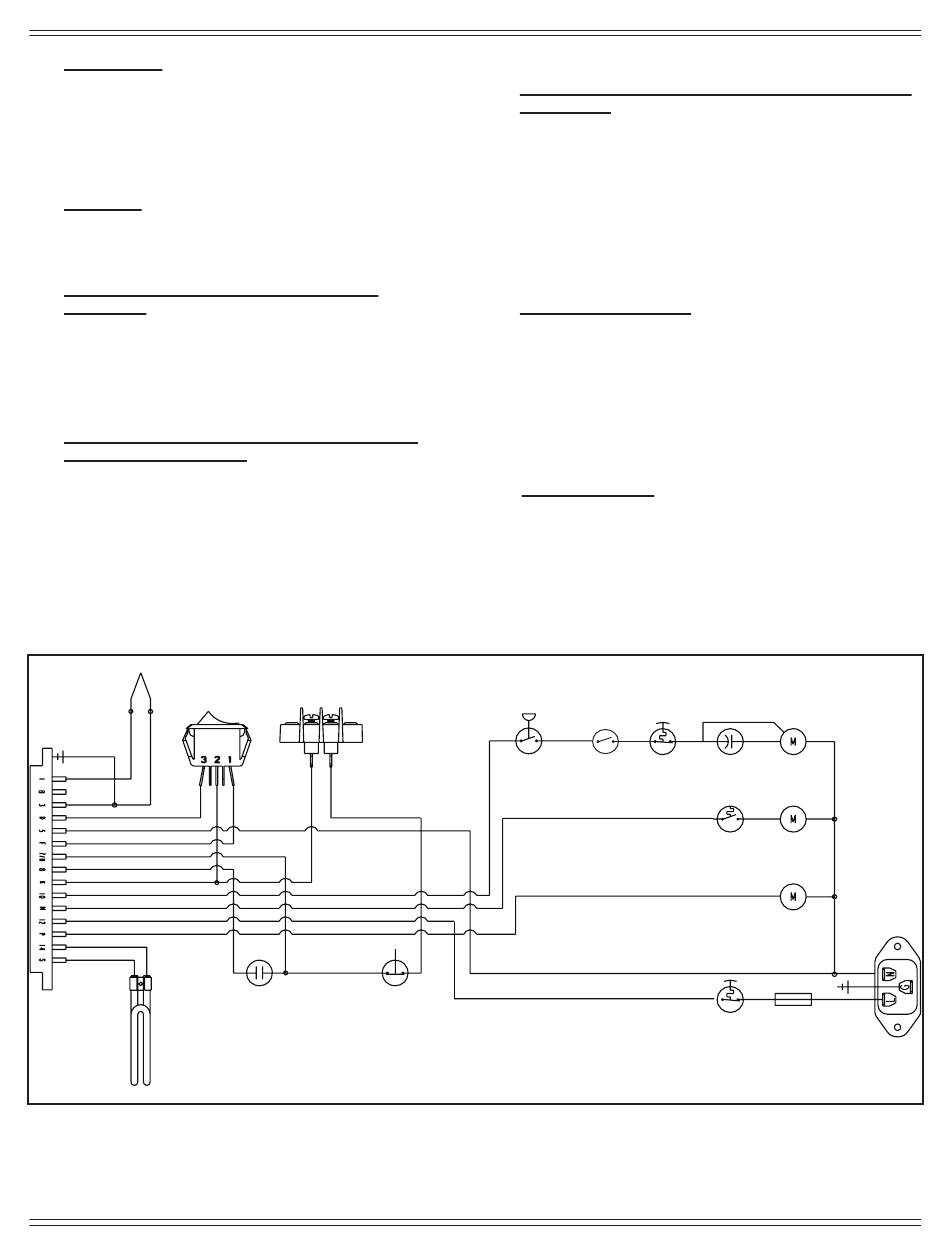

Figure 31.1
5 Février, 2019
BLOC-THERMOSTAT
BOUTON DE
VOYANT
RÉINITIALISATION
D'APPEL
19. Disque d'arrêt no3, (protection contre la rétrocombustion)
121°C [250°F]
Le disque d'arrêt no3 est placé sur l'arrière du tube de la vis sans fin,
au centre du poêle, et il est doté d'un bouton de réinitialisation. Pour
y accéder, enlevez le panneau latéral droit. Si le feu a tendance à
reculer dans le système d'alimentation ou si les gaz de combustion
entrent dans le tube d'alimentation, ce disque d'arrêt ferme tout le
système. Ce disque doit alors être réarmé manuellement. Le disque
d'arrêt no3 est continuellement sous tension si le poêle est sous
tension.
20. Interrupteur à dépression
L'interrupteur à vide est situé sur le côté inférieur droit du poêle,
derrière le panneau d'accès gauche. Cet interrupteur met en marche
le système d'alimentation quand un vide apparaît dans la boîte à
feu. L'interrupteur à vide est un dispositif de sécurité qui arrête le
moteur du système d'alimentation en combustibles si les conduits
d'échappement ou les échangeurs de chaleur sont sales ou bouchés,
ou si la porte de la boîte à feu est ouverte.
21. Faisceau de câbles.
Voir figure 31.1 ci-dessous.
La prise de courant est située sur le côté droit arrière de l'appareil, en
dessous de l'interrupteur de commande de chaleur et du bouton de
réinitialisation.
INTERRUPTEUR INTERRUPTEUR
À DÉPRESSION DE TRÉMIE
FC7022-515I
CASTILE ENCASTRÉ
CONDENSATEUR MOTEUR DU
DISQUE
SYSTÈME
D'ARRÊT
D'ALIMENTATION
NO2
VENTILATEUR
DISQUE
DE CONVECTION
D'ARRÊT
NO1
VENTILATEUR
DE TIRAGE
DISQUE
FUSIBLE
D'ARRÊT
NO3
