Capteurs

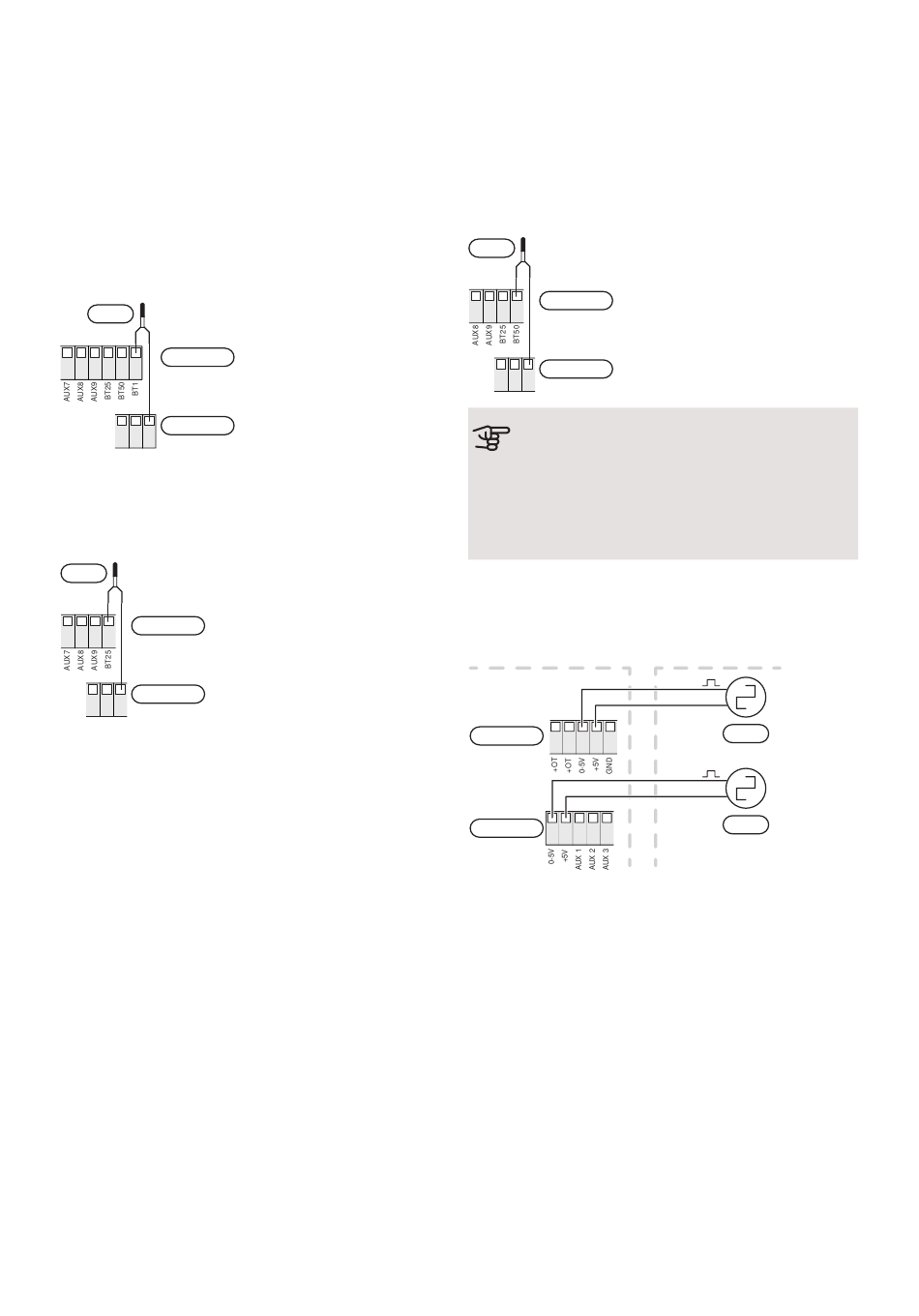

Sonde extérieure
La sonde (BT1) est placée à l'ombre sur un mur orienté
nord ou nord-ouest, pour éviter par exemple l'impact du
lever du soleil.
La sonde extérieure se raccorde au bornier AA2-X28:14
et à toute entrée du bornier AA2-X29.
Si une gaine protectrice est utilisée, elle doit être éta-
nche pour empêcher toute condensation dans le boîtier
de la sonde.
BT1
AA2-X28
9 10 11 12 13 14
AA2-X29
GND
Sonde de température, départ chauffage, externe
Raccordez la sonde de température sur la conduite de
retour externe (BT25) au bornier AA2-X28:12 et à une
entrée du bornier AA2-X29.
BT25
AA2-X28
9 10 11 12
AA2-X29
GND
Sonde d'ambiance
VVM S320 est doté d'une sonde d'ambiance intégrée
(BT50) qui permet d'afficher et de contrôler la tempéra-
ture ambiante sur l'écran de VVM S320.
Installez la sonde d'ambiance à un emplacement neutre
où une température définie est requise, par exemple,
sur un mur intérieur dégagé dans une entrée à environ
1,5 m du sol. Il est important que la sonde d'ambiance
puisse procéder correctement à la mesure de la tempé-
rature ambiante. Évitez par exemple de la placer dans
un recoin, entre des étagères, derrière un rideau, au-
dessus ou à proximité d'une source de chaleur, dans un
courant d'air ou en plein soleil. Évitez également de la
placer près de thermostats de radiateurs.
VVM S320 VVM S320 peut fonctionner sans sonde
d'ambiance, mais la température ambiante ne s'affiche
sur l'écran que si la sonde est installée. La sonde
d'ambiance se connecte au bornier X28:13 et à toute
entrée du bornier AA2-X29.
24 Chapitre 5 | Branchements électriques
Si vous prévoyez d'utiliser une sonde d'ambiance pour
modifier la température ambiante en °C et/ou pour régler
la température ambiante, activez-la à partir du menu 1.3
« Réglages sonde ambiance ».
Si une sonde d'ambiance est utilisée dans une pièce
équipée d'un plancher chauffant, elle aura uniquement
une fonction d'indication et ne pourra en aucun cas ré-
guler la température ambiante.
BT50
AA2-X28
10 11 12 13
AA2-X29
GND
ATTENTION!
Les changements de température dans le loge-
ment prennent du temps. Par exemple, un
chauffage au sol ne permet pas de sentir une
différence notable de la température des
pièces sur de courtes périodes de temps.
Compteur énergie externe
Un ou deux compteurs d'énergie (BE6, BE7) sont raccor-
dés à AA2-X28:1-2 ou à AA2-X30:7-8.
VVM S320
AA2-X30
5 6 7 8 9
AA2-X28
1 2 3 4 5
Activez le(s) compteur(s) d'énergie dans le menu 7.2
puis définissez la valeur souhaitée (énergie par impul-
sion) dans le menu 7.2.19.
TOR
Gestionnaire de courant intégré
VVM S320 est équipé d'un gestionnaire de courant inté-
gré, qui limite la puissance de l'appoint électrique sup-
plémentaire. Le dispositif détermine l'étage maximum
de l'appoint électrique compatible avec le disjoncteur
différentiel installé. Si le courant dépasse le courant
maximal autorisé par le disjoncteur différentiel, l'étage
d'appoint n'est pas autorisé. La taille du disjoncteur dif-
férentiel du logement doit être spécifiée dans le menu
7.1.9.
Externe
+5V
BE6
+5V
BE7
NIBE VVM S320
