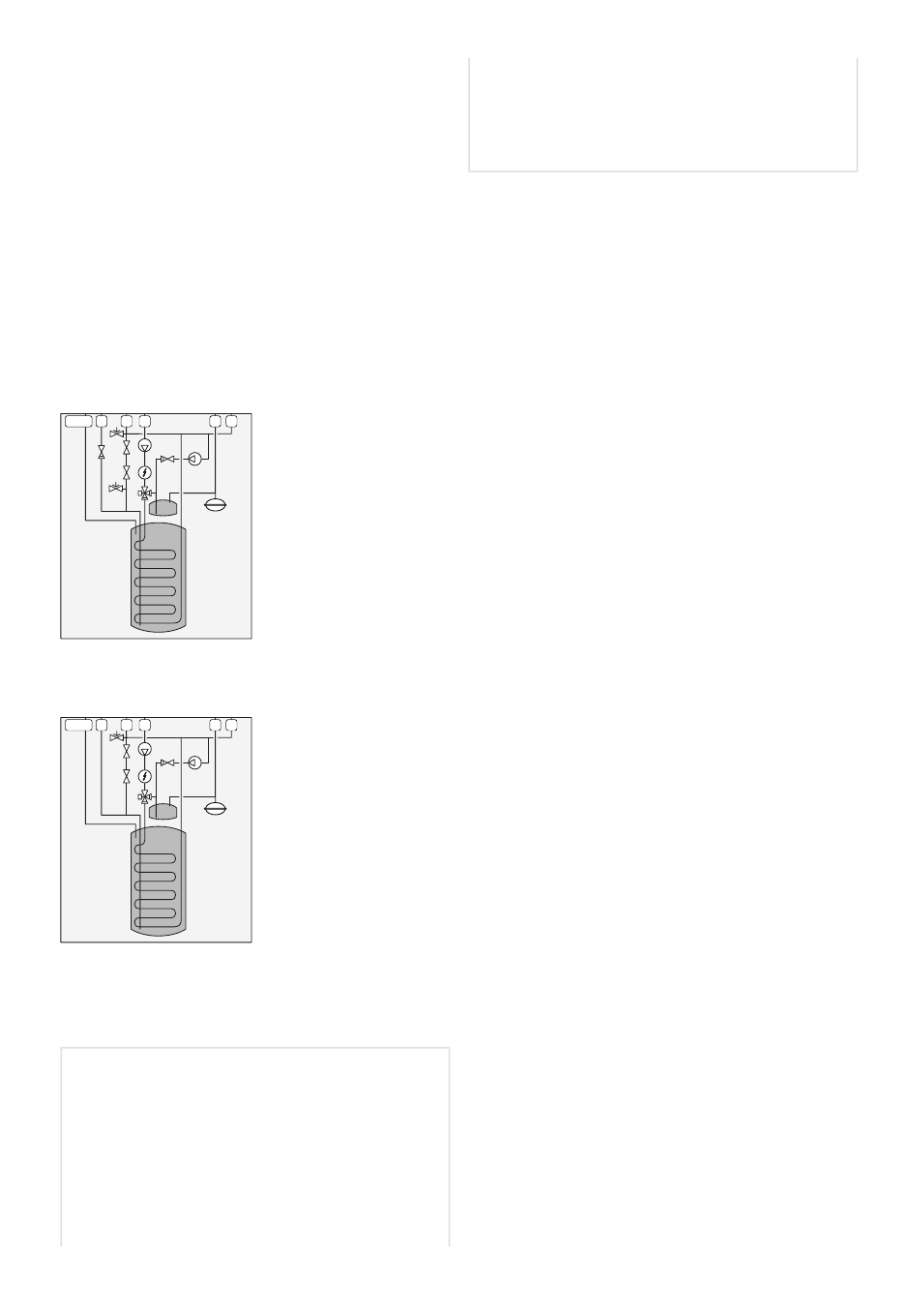

DESCRIPTION DU SYSTÈME
VVM S320 comprend un ballon d'eau chaude avec ser-
pentin, un vase d'expansion, une soupape de sécurité,
une vanne de remplissage, un appoint électrique, des
pompes de circulation, un ballon tampon et un système
de régulation. VVM S320 se raccorde au circuit de distri-
bution. *
VVM S320 est directement adapté pour le raccordement
et la communication avec une pompe à chaleur air/eau
NIBE compatible (voir section « Modules extérieurs »)
afin de former une installation de chauffage complète.
Lorsque la température extérieure est basse, la pompe
à chaleur air/eau fonctionne avec VVM S320. Lorsqu'elle
passe en dessous de la température d'arrêt de la pompe
à chaleur, le chauffage est entièrement assuré par
VVM S320.
XL 4 3 9 8 1 2
*VVM S320 ne comporte pas de clapet anti-retour au Danemark et
en Norvège.
NIBE VVM S320 R 3x400V NL
XL 4 3 9 8 1 2
Le clapet anti-retour et la soupape de sécurité doivent être fixés à
l'extérieur de NIBE VVM S320 R 3x400V NL. Le clapet anti-retour et
la soupape de sécurité ne sont pas inclus dans
NIBE VVM S320 R 3x400V NL. Voir la section «
chaude ».
Les réglementations nationales doivent être respectées.
XL1 Branchement, circuit de départ du fluide calo-
porteur Ø22 mm
XL2 Branchement, circuit de retour du fluide calo-
porteur Ø22 mm
XL3 Branchement, eau froide Ø22 mm
XL4 Branchement, eau chaude Ø22 mm
XL5 Raccordement, circulation de l'eau chaude
Ø15 mm (ne s'applique pas à VVM S320 CU)
NIBE VVM S320
XL8
XL9
Eau froide et eau
Branchement, raccordement depuis la pompe
à chaleur Ø22 mm
Branchement, raccordement à la pompe à
chaleur Ø22 mm
