COMPOSANTS ÉLECTRIQUES
AA2-X28
AA2-X29
AA2-X30
AA2-X10
AA2-X9
AA2-X8
AA2-X7-1
AA2-X7-2
AA2-X6-1 AA2-X2
AA2-X6-2
Liste des composants électriques

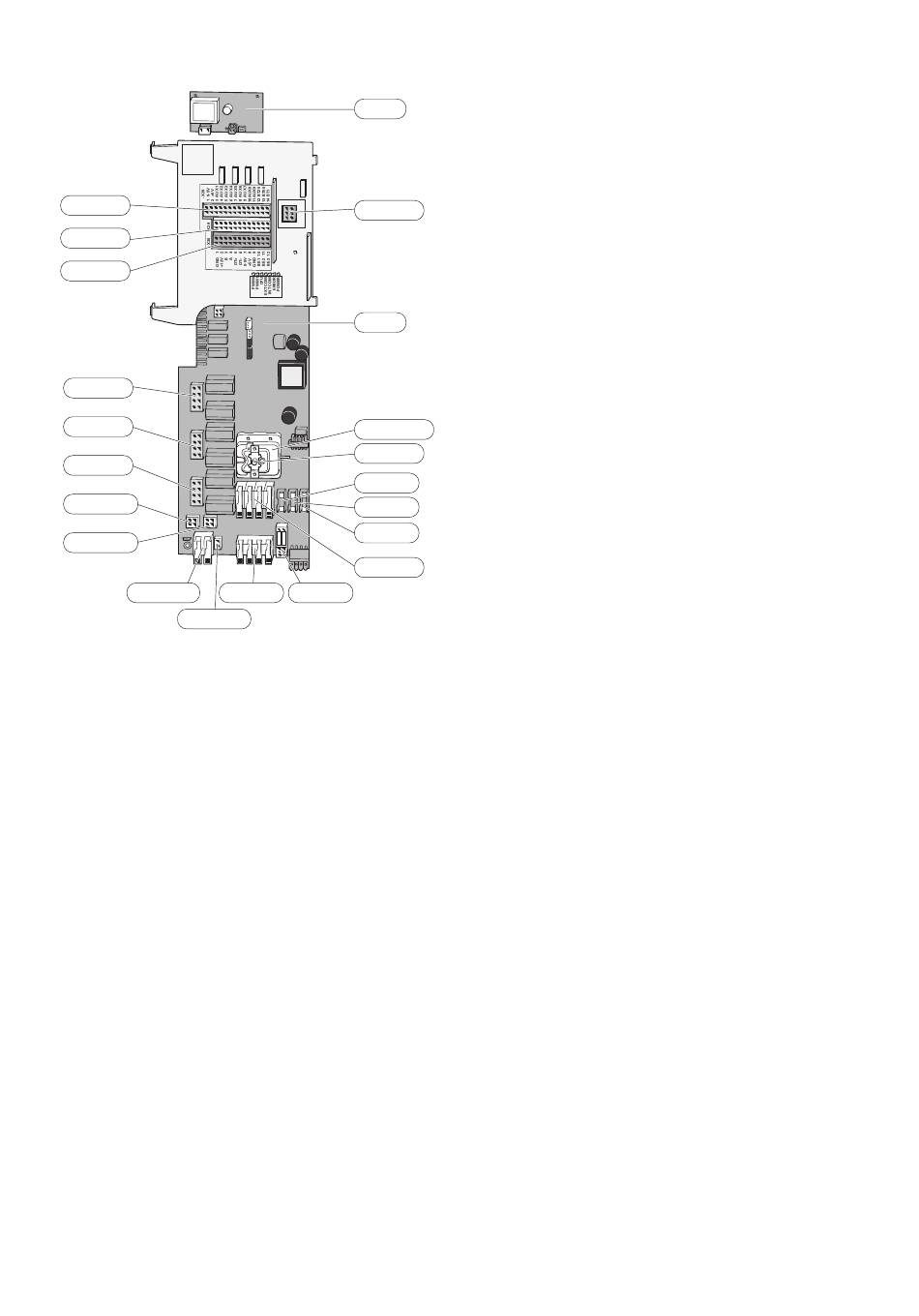

AA2 Carte de base
AA2-X27 Sorties AUX du bornier
AA2-X28 Entrées AUX du bornier, options de raccordement externe
AA2-X29 Bornier GND
AA2-X30 Bornier, options de raccordement externe
AA2-F1 Disjoncteur en fil fin
AA2-F2 Disjoncteur en fil fin
AA2-F3 Disjoncteur en fil fin
AA2-FQ10 Limiteur de température
FQ10-S2 Bouton de réinitialisation sur le limiteur de température
AA2-X1 Bornier, alimentation
AA2-X2 Bornier
AA2-X5 Bornier
AA2-X6-1 Bornier, alimentation (PE)
AA2-X6-2 Bornier, alimentation (PE)
AA2-X7-1 Bornier
AA2-X7-2 Bornier
AA2-X8 Bornier
AA2-X9 Bornier
AA2-X10 Bornier
AA8 Carte de l'anode électrique
1 Pompes à chaleur avec cuve émaillée uniquement.
NIBE VVM S320
AA8
-X27
AA2-X27
3
NO
2
O
1 NC
AUX-RELAY
K10
AA2
AA2-FQ10
FQ10-S2
AA2-F1
AA2-F2
AA2-F3
AA2-X1
AA2-X5
1
Chapitre 3 | Conception du module intérieur 13
