Наружный Блок; Установка Наружного Блока - Daikin Siesta ATXC25AV1B9 Manuel D'installation

Kомнатного блок
Лицeвая панель
не менее 50мм от стен
(с обеих сторон)
Воздушный Фильтр
Апатитно-титановый фильтр для устранения
запахов (2)
Апатитно-титановый фильтр
для устранения запахов
Kаркас Фильтрa
Bысутп
• В месте, где стена или другое препятствие блокируют входящий или выходящий поток воздуха, необходимо соблюдать
инструкции по установке, представленные ниже.
• Для любого примера установки, представленного ниже, высота стены на стороне нагнетания должна быть не более
1200мм.
Одна сторона обращена к стене
Более 50
Вид сбоку

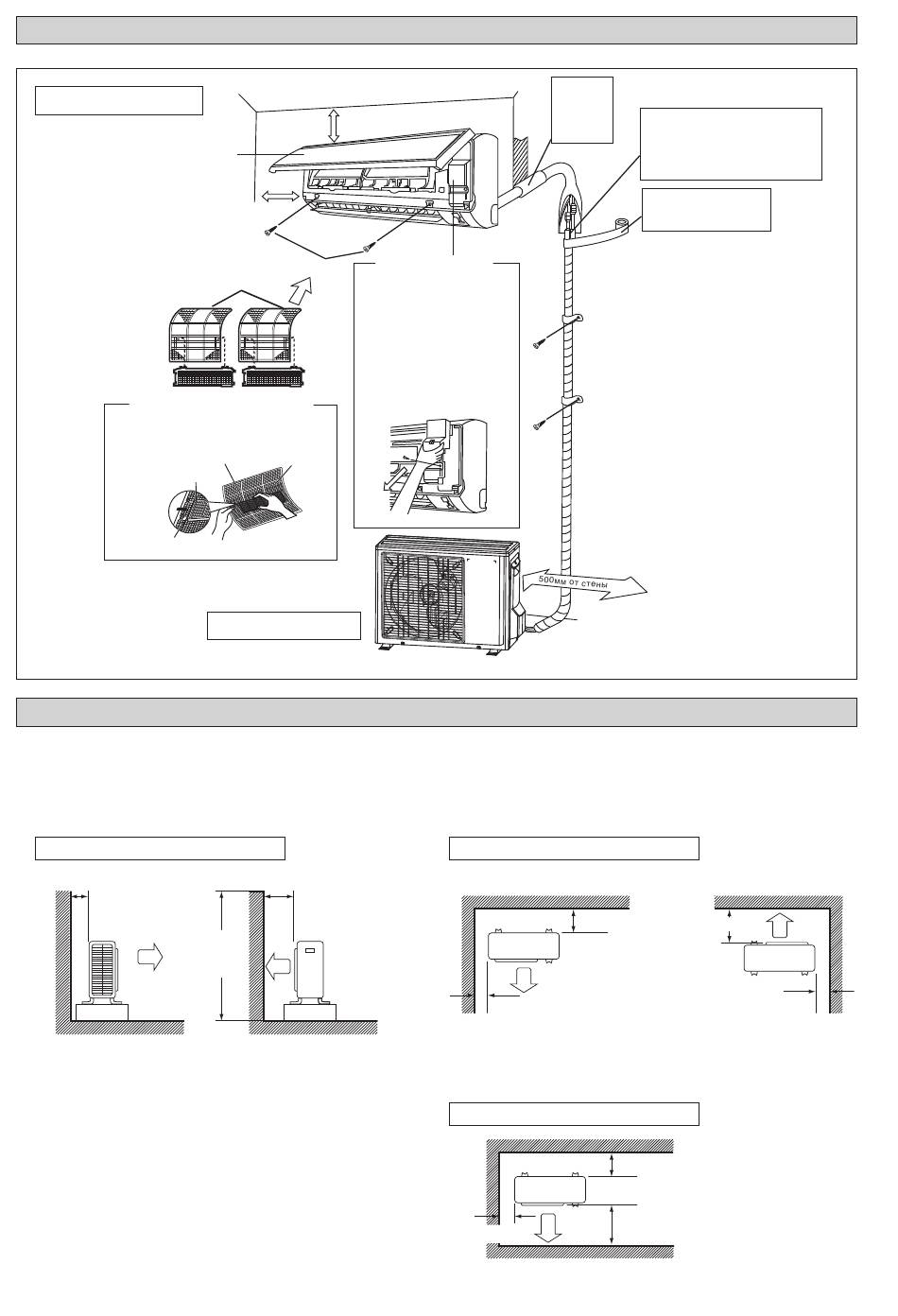

РИСУНОК УСТАНОВКИ
не менее 55мм от потолка
M4 x 12L
¢
¢
Воздушный
Фильтр
Наружный блок
УСТАНОВКА НАРУЖНОГО БЛОКА (25/35)
Более 100
1200
или
меньше
Сервисная крышка
Открытие сервисной крышки
Сервисная крышка является
крышкой типа открытия/закрытия.
Метод открытия
1) Открутите винты сервисной
крышки.
2) Вытяните сервисную крышку
вниз по диагонали в направлении
стрелки.
3) Потяните вниз.
Две стороны обращены к стене
Более 50
Три стороны обращены к стене
Более 50
Вид сверху
7-6
заделайте
зазор в месте
отверстия
Обрежьте трубу тепловой изоляции до
для трубы
требуемой длины и обмотйте ее лентой, тледя
шпатлевкой.
за отсутствием зазоров по линии обреза
трубы. обмотайте изоляционную трубу лентой
наружного покрытия снизу доверху.
Обмотайте изоляционную
трубу лентой наружного
покрытия снизу доверху.
Более 150
Более
100
Вид сверху
Более 150
Более 300
Более 50
Блок: мм
