6
Tuyauterie d'eau chaude

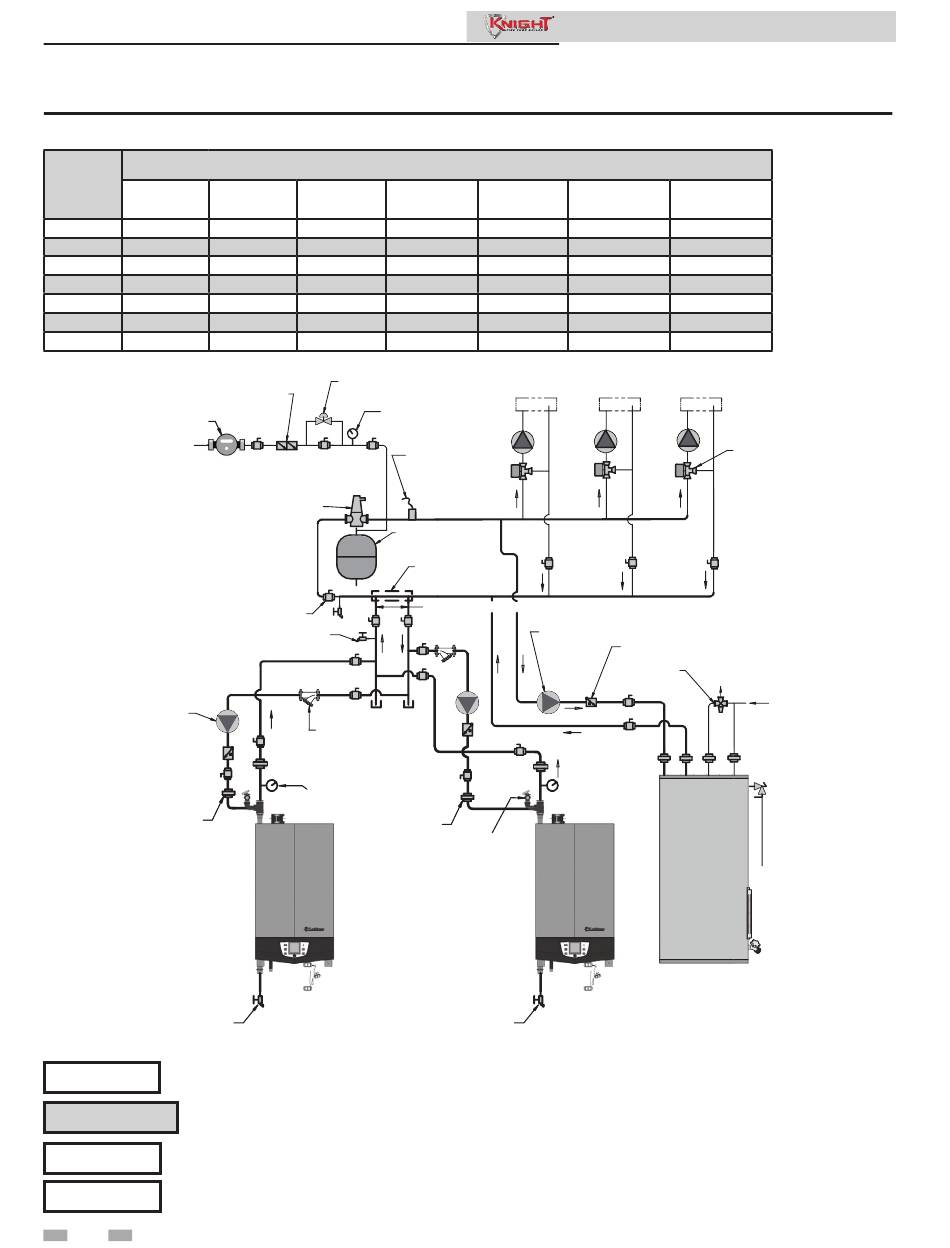

Figure 6-8 Plusieurs chaudières - Plusieurs températures - ECD par tuyau en zone
Modèle
2
APPAREILS APPAREILS
55 1 1/4''
85 1 1/4''
110 1 1/2''
155 2''
199 2''
285 2 1/2''
399 2 1/2''
ANTI-REFOULEMENT
COMPTEUR
D'EAU
EAU D'APPOINT
CIRCULATEUR DE
CHAUDIÈRE
UNION
PURGE
AVIS
Notez que l'installateur est responsable de s'assurer de la priorisation d'ECD en équipant la tuyauterie en zone.
ATTENTION
Des vannes de mélange sont nécessaires pour protéger les boucles de basse température.
L'installateur est chargé de maintenir les débits selon les exigences de tuyauterie du circuit.
AVIS
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du circuit,
AVIS
l'installateur étant responsable de tout l'équipement et des détails requis par les codes locaux.
42
Diamètre requis pour le tuyau d'eau – Cascade
3 4
APPAREILS APPAREILS
1 1/2'' 1 1/2''
1 1/2'' 2''
2'' 2'' 2 1/2''
2'' 2 1/2'' 2 1/2''
2'' 2 1/2''
2 1/2'' 3''
3'' 4''
VANNE DE RÉDUCTION
DE PRESSION
DISPOSITIF
MANOMÈTRE
CAPTEUR
D'ALIMENTATION
DU SYSTÈME
SÉPARATEUR D'AIR
VASE
D'EXPANSION
VANNE À BILLE
(CLASSIQUE)
POINT DE PURGE
(CLASSIQUE)
FILTRE EN Y
(RECOMMANDÉ)
THERMOMÈTRE
/ MANOMÈTRE
UNION
CHAUDIÈRE 2
(MEMBRE 1)
Manuel d'installation et de fonctionnement
5 6
APPAREILS APPAREILS
2'' 2''
2'' 2''
2 1/2''
3''
3'' 4''
4'' 4''
4'' 5''
TEMPÉRATURE TEMPÉRATURE
BOUCLE n°1 BOUCLE n°2
PEUT REMPLACER UN
COLLECTEUR À
AIBLE PERTE
NE PAS DÉPASSER UN DIAM DE TUYAU DE 4" OU SÉPARÉ DE 12"
CIRCULATEUR
D'EAU CHAUDE
DOMESTIQUE
VANNE DE
DÉCHARGE
DE PRESSION
CHAUDIÈRE 1
(PRINCIPALE)
PURGE
7 8
APPAREILS
2'' 2''
2 1/2'' 2 1/2''
2 1/2'' 3''
3'' 4''
4'' 4''
4'' 5''
5'' 5''
TEMPÉRATURE
BOUCLE n°3
VANNES DE MÉLANGE
(CLASSIQUE)
VANNE DE CONTRÔLE DE DÉBIT
SORTIE
VANNE DE D'EAU
MÉLANGE
CHAUDE
ANTI-BRULURE
ENTRÉE
D'EAU
FROIDE
RÉSERVOIR
D'ECD INDIRECTE
