6.1.1 Transport manuel
Si nécessaire, les unités à pistons axiaux d'un certain poids maximum peuvent être
brièvement transportées à la main. Respectez les dispositions nationales en vigueur
dans votre pays. Nous recommandons de ne pas effectuer de transport à la main afin
d'éviter toute atteinte à la santé.
ATTENTION! Danger dû à de lourdes charges!
Risque d'atteintes à la santé lors du transport des unités à pistons axiaux.
▶
Ne transporter une unité à pistons axiaux à la main que temporairement.
Respectez les dispositions nationales relatives au transport à la main.
▶
Utilisez des techniques appropriées de levage, de dépose et de déplacement.
▶
Utilisez votre équipement de protection individuel (p. ex. lunettes de protection,
gants de protection, vêtements de travail appropriés, chaussures de sécurité).
▶
Ne transportez pas l'unité à pistons axiaux au niveau des pièces rapportées
sensibles (p. ex. capteurs ou valves).
▶
Déposez l'unité à pistons axiaux avec précaution sur la surface d'appui afin
de ne pas l'endommager.
6.1.2 Transport avec un engin de levage
Pour transporter l'unité à pistons axiaux, vous pouvez associer un boulon à œillet
ou une élingue à un engin de levage.
Transport avec
Pour son transport, l'unité à pistons axiaux peut être suspendue au moyen
boulon à œillet
d'un boulon à œillet vissé dans l'arbre d'entraînement, dans la mesure où seules
des forces axiales (de traction) dirigées vers l'extérieur sont appliquées.
▶
Utilisez pour le trou taraudé respectif un pivot à visser correspondant au niveau
du système de mesure et de la taille correcte.
▶
Pour ce faire, vissez entièrement un boulon à œillet dans le trou taraudé
de l'arbre d'entraînement. Pour obtenir des informations sur la taille du filetage,
reportez-vous au plan d'installation.
▶
Assurez-vous que le boulon à œillet est capable de supporter le poids de l'unité
à pistons axiaux plus environ 20 %.
Comme illustré à la Fig. 4, vous pouvez soulever l'unité à pistons axiaux à l'aide
d'un boulon à œillet vissé dans l'arbre d'entraînement.

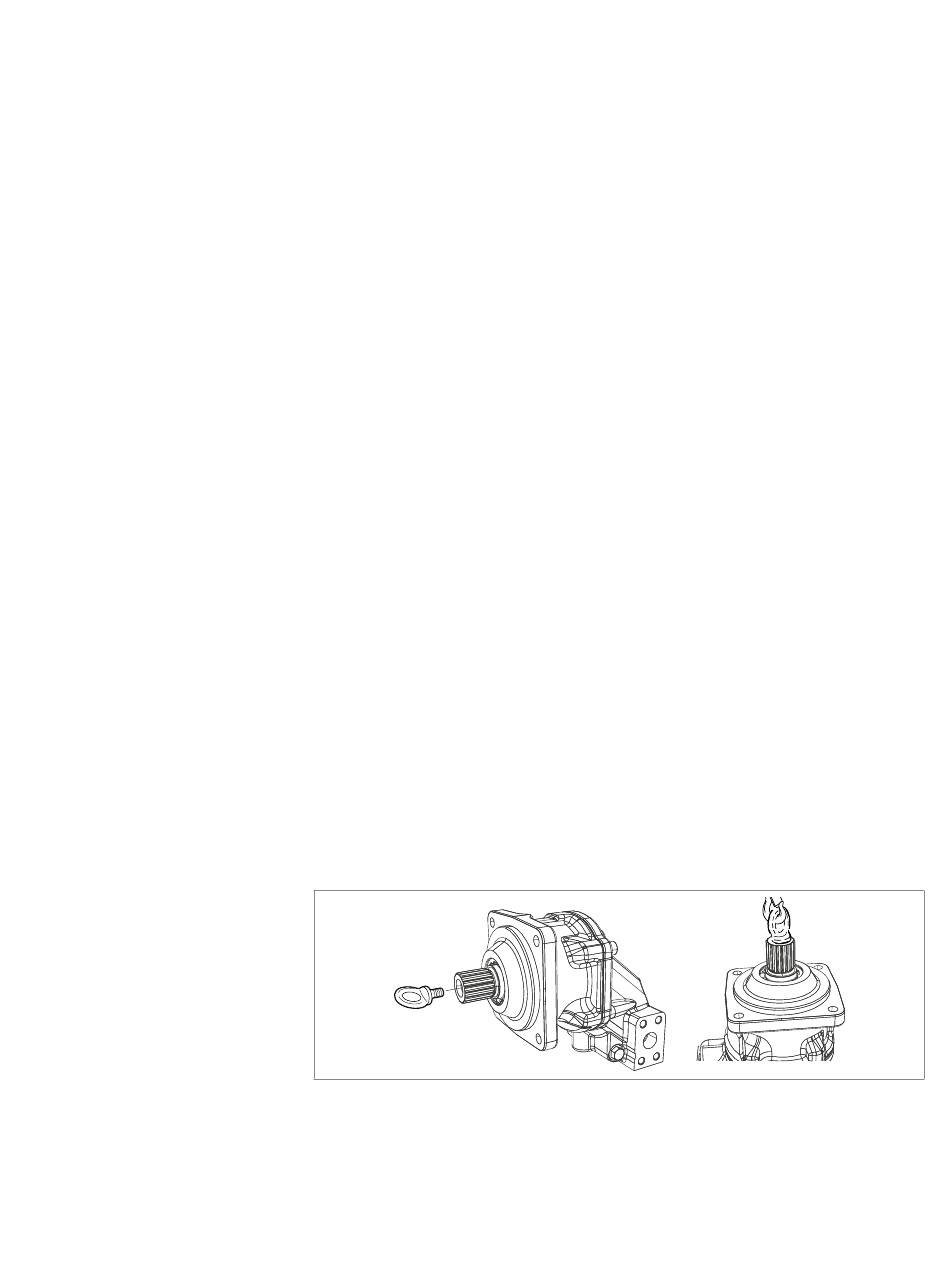

Fig. 4: Fixation du boulon à œillet
