Blocs de programme
5.7 Blocs pour fonctions de valeur analogique
5.7.5
Surveillance de plage
Fonction
La surveillance porte sur au maximum 3 plages de valeurs d'une entrée analogique, le signal
de sortie étant mis à 1 en conséquence.
Ce bloc permet de créer une séquence échelonnée de valeurs limites. Vous pouvez par ex.
affecter un signal de 4...20 mA à trois plages et générer avec le bloc divers signaux pour
différentes qualités du signal.
On paramètre pour chaque plage une limite inférieure et une limite supérieure.
Le bloc analyse les plages comme suit :
● Analyse dans l'ordre ascendant
Les plages sont analysées dans l'ordre ascendant de 1 à 3. L'analyse s'arrête dès que le
signal se situe dans une plage, c.-à-d. que la sortie est mise à 1.
● Analyse exclusive
Les plages sont analysées exclusivement.
Cela signifie que les plages possèdent les priorités suivantes :
– Plage 1 : Plus haute priorité
– Plage 2 : Priorité moyenne
– Plage 3 : Plus faible priorité :
Dès que le signal d'entrée se trouve dans deux ou trois plages, la sortie possédant la
plus haute priorité est mise à 1. Si le signal se trouve dans la plage 1 ou dans la plage 2
par ex., seul le signal 1 est mis à 1. En d'autres termes, tout au plus une des trois sorties
est mise à 1.
Le bloc peut ainsi adopter jusqu'à 4 états.
Exemple :
①
②
③
④
Figure 5-8
L'analyse ne peut être cohérente que si des variables valides ont été affectées aux sorties.
278
Le signal se trouve dans les plages 1, 2 et 3. Seule la sortie 1 est mise à 1.
Le signal se trouve dans les plages 2 et 3. Seule la sortie 2 est mise à 1.
Le signal se trouve dans la plage 3. Seule la sortie 3 est mise à 1.
Aucune sortie n'est mise à 1 car le signal ne se trouve dans aucune des plages paramétrées.

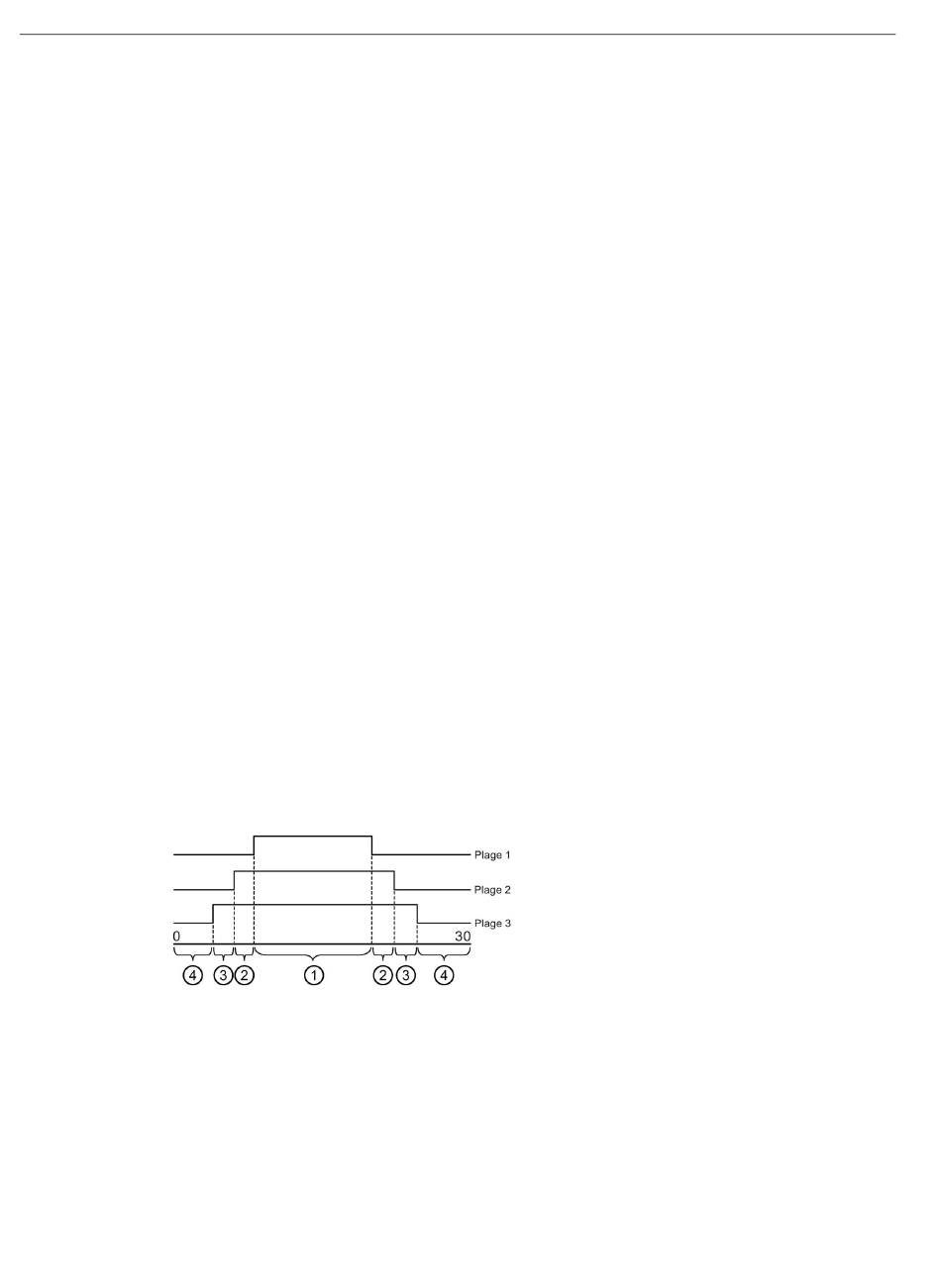

Exemple de surveillance de plage
