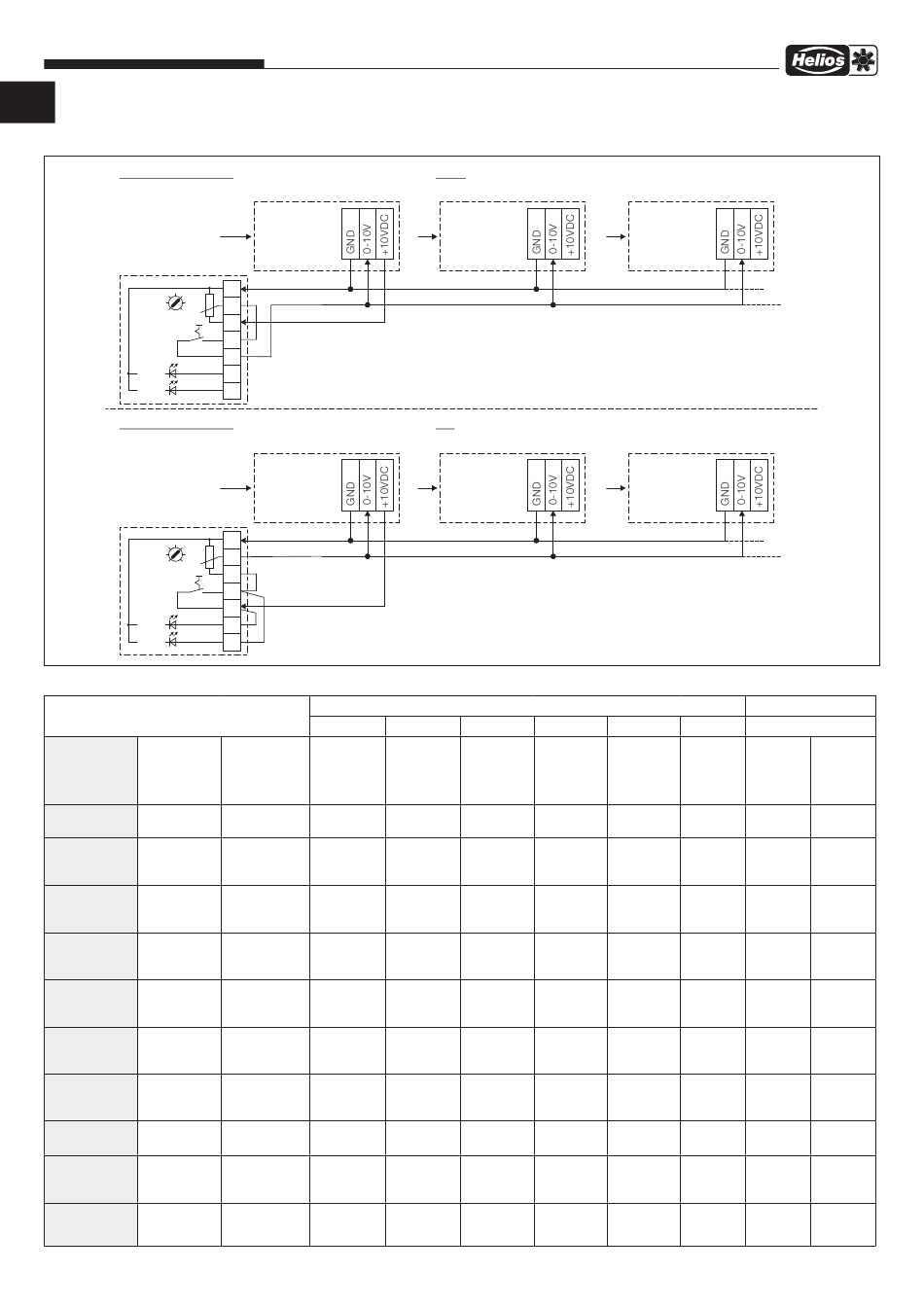

7.2.4 Anschluss-Prinzip SS-1035

Anschluss-Prinzip:
Zuleitung,
Versorgung
Ventilator
1~ / 3~
PU/A 10
R 1
Potentiometer
min. Drehzahl
S 1
max. 24V !
LED 1
LED 2
Anschluss-Prinzip:
Zuleitung,
Versorgung
Ventilator
1~ / 3~
PU/A 10
R 1
Potentiometer
min. Drehzahl
S 1
max. 24V !
LED 1
LED 2
7.3 Technische Daten der Steuereingänge
Type Poti-Versorgung
in V / mA
KRW EC 10 V / 5,0 mA
180/30/15
KRW EC 10 V / 2,3 mA
225/40/20
Art.-Nr. 8169-001
KRW EC 10 V / 5,0 mA
225/40/20
ab Art.-Nr. 8169-002
KRW EC 10 V / 10 mA
315/50/25
Art.-Nr. 8170-001
10 V / 5,0 mA
KRW EC
315/50/25
ab Art.-Nr. 8170-002
KRW EC 10 V / 10 mA
355/60/30
Art.-Nr. 8171-001
KRW EC 10 V / 10 mA
355/60/30
ab Art.-Nr. 8171-002
KRW EC 10 V / 10 mA
400/60/35
KRW EC 10 V / 10 mA
450/70/40
Art.-Nr. 6127
KRD EC 10 V / 10 mA
450/70/40
Art.-Nr. 8173
EC-Kanalventilatoren – InlineVent
PU/A 10 mit mehreren EC-Motoren
EC-Ventilator Nr. 1
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
GND
1
2
3
4
PU/A Poti Bürde
5
= 7,9-16,5kOhm
bei 10V
6
= 1,27-0,6mA
(abhängig vom min. Poti)
7
PU/A 10 mit mehreren EC-Motoren
EC-Ventilator Nr. 1
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
GND
1
2
PU/A Poti Bürde
3 = 7,9-16,5kOhm
bei 10V
4
= 1,27-0,6mA
(abhängig vom min. Poti)
5
6
LED = 6mA
7
PU / A
Steuer / Sollwer- aus der 10 V
teingang in V / A Ventilator-Ver-
(Bürde) sorgung (ohne
PU/A LED)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 1,0 mA 1
(Ri = 10 kOhm)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 1,0 mA 8
(Ri = 10 kOhm)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 0,1mA 8
(Ri = 100 kOhm)
0-10 V / 0,1mA 87
(Ri = 100 kOhm)
0-10 V / 1,0 mA 8
(Ri = 10 kOhm)
0-10V / 1,0 mA 26
(Ri = 30 kOhm)
0-10V / 1,0 mA 8
(Ri = 30 kOhm)
® KR EC ... / SKR EC ...
ohne LED Beschaltung
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
Benötigter Gesamtstrom im Beispiel
= Poti Strom + Bürdenstrom aller Ventilatoren
= 1,27mA + 3 x 0,33mA = 2,26mA
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom / Bürdenstrom eines Ventilators
= (10mA - 1,27mA) / 0,33mA = 26,45 = max. 26 Ventilatoren
LED Beschaltung (ohne Relais-Kontakt)
mit
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
Benötigter Gesamtstrom im Beispiel
= Poti Strom + LED Strom + Bürdenstrom aller Ventilatoren
= 1,27mA + 6mA + 3 x 0,33mA = 8,26mA
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom - LED Strom / Bürdenstrom eines Ventilators
= (10mA - 1,27mA - 6mA) / 0,33mA = 8,27 = max. 8 Ventilatoren
Anzahl möglicher Ventilatoren mit
PU / A SU / A-3 10 EUR EC
aus der 10 V aus der 10 V aus der 10 V
Ventilator-Ver- Ventilator EUR EC
sorgung (mit Versorgung Versorgung
PU/A LED)
nicht möglich 3 10
nicht möglich nicht möglich 10
nicht möglich 3 10
2 8 10
nicht möglich 3 10
2 8 10
27 85 100
2 8 10
8 25 30
2 8 10
14
SS-1035
EC-Ventilator Nr. 3
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
EC-Ventilator Nr. 3
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
85278 004 SS-1035-3 16.11.17
ETR / DER ETR / DER
aus der 10 V EDR / ETR Relais Aus-
Ventilator Versorgung gang
Versorgung mit exter-
nem Netz-
gerät NG24
nicht möglich 10 nein
nicht möglich 10 nein
nicht möglich 10 nein
nicht möglich 10 Schließer
250 V / 2 A
nicht möglich 10 nein
nicht möglich 10 Schließer
250 V / 2 A
3 100 Schließer
250 V / 2 A
nicht möglich 10 Schließer
250 V / 2 A
nicht möglich 30 Schließer
250 V / 2 A
nicht möglich 10 Schließer
250 V / 2 A
Anschluss
nach Schalt-
plan
SS-979
SS-979
SS-979
SS-982
SS-979
SS-982
SS-1066
SS-982
SS-982
SS-1005
