3
Raccordements au gaz
APPLIQUER UNE CLÉ
SUR LA
BRIDE UNIQUEMENT

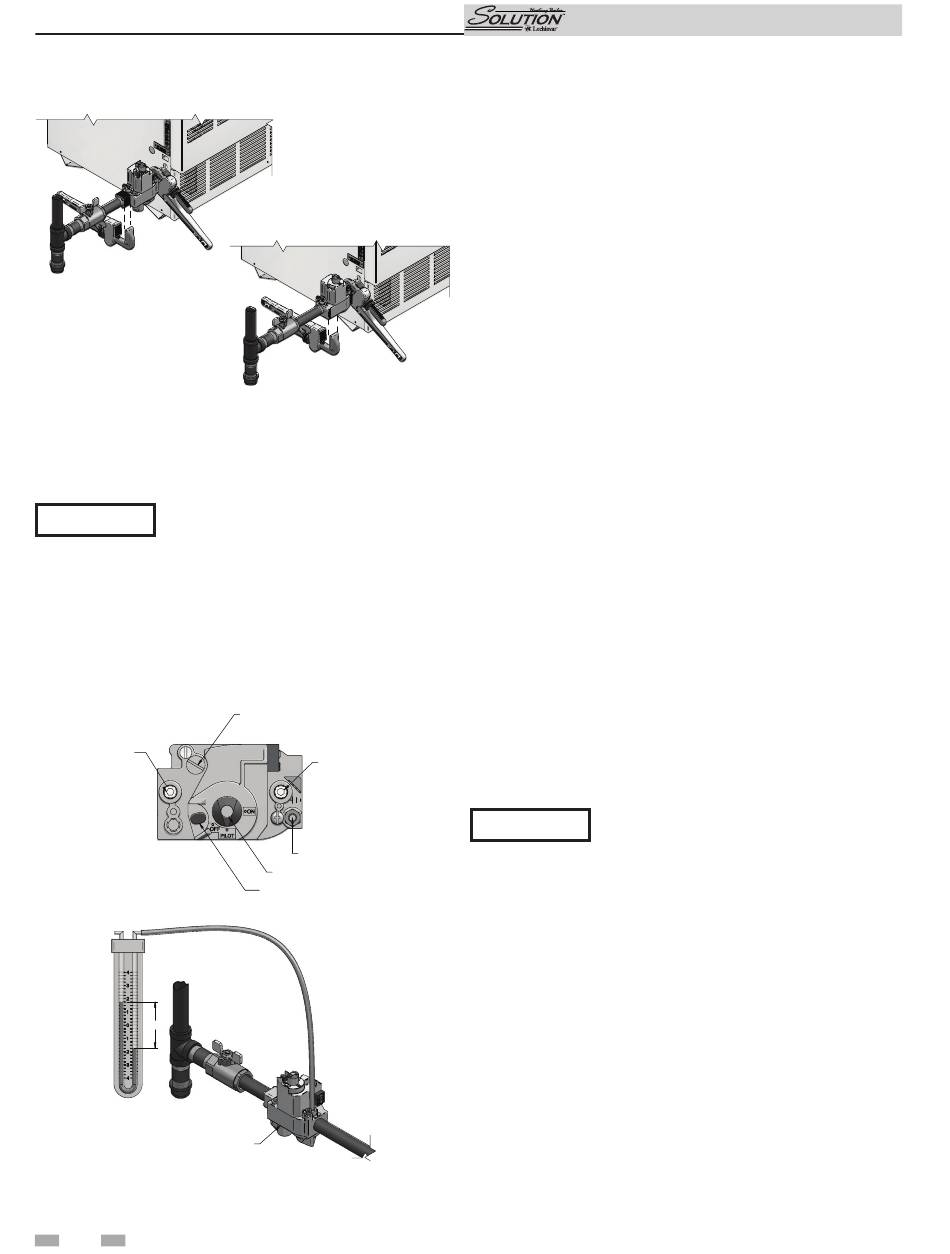

Figure 3-2_Clé
8. Pour le gaz PL, consulter votre fournisseur de gaz pour
une installation par un expert.
Après avoir raccordé toute la tuyauterie
IMPORTANT
au système de gaz, vérifier les fuites sur
tous les raccords de gaz avec une solution de savon, pendant
que le système est sous pression. Réparer immédiatement
toute fuite dans le circuit de gaz ou ses accessoires. Ne pas
mettre en marche un appareil avec une fuite dans le circuit
de gaz, les vannes ou la tuyauterie associée.
Procédure de réglage de pression
de la tubulure de gaz
ROBINET DE
PRESSION D'ENTRÉE
MANOMÈTRE
3.5"
VANNE DE GAZ
Figure 3-3_Réglage de pression du collecteur
20
LORSQU'UNE
BRIDE EST
UTILISÉE
LORSQU'UNE BRIDE N'EST
PAS UTILISÉE
APPLIQUER UNE CLÉ DEPUIS
LE HAUT VERS LE BAS DE LA
COMMANDE DE GAZ SUR L'UNE OU L'AUTRE
DES ZONES GRISÉES
RÉGLAGE DU RÉGULATEUR DE
PRESSION (SOUS BOULON)
ROBINET DE PRESSION
DE SORTIE
SORTIE PILOTE
BOUTON DE COMMANDE DU GAZ
BOUTON ROUGE DE
RÉINITIALISATION
Manuel d'installation et de fonctionnement
1. Couper le courant « OFF » au niveau du disjoncteur
principal.
2. Tourner le bouton de commande du robinet de gaz sur la
position « OFF ».
3. Retirer la prise hexagonale en 1/8" située du côté sortie du
robinet de gaz et monter un raccord adapté pour connecter
un manomètre ou un manomètre différentiel. Voir
FIG. 3-3. Une plage minimum de tartre doit atteindre
5" de colonne d'eau pour les modèles au gaz naturel et
10" de colonne d'eau pour les modèles au gaz P.L.
4. Retirer la vis du capuchon de réglage du régulateur
de pression sur le robinet de gaz. Voir FIG. 3-3 pour
l'emplacement.
5. Rétablir le courant « ON » au niveau du disjoncteur
principal.
6. Tourner le bouton du robinet de gaz sur la position
« ON ».
7. Régler le(s) thermostat(s) sur appel de chaleur.
8. Observer la pression du régulateur de gaz lorsque tous les
brûleurs sont allumés. Voir le Tableau 3B sur la pression
de la tubulure (page 18) pour les réglages corrects de
pression du régulateur.
9. Si un réglage est nécessaire, tourner la vis de réglage
du régulateur dans le sens horaire pour augmenter la
pression du gaz du régulateur, et dans le sens inverse pour
l'abaisser, pour un réglage correct.
REMARQUE : Le raccord de réglage est en plastique
et peut nécessiter pour tourner une force légèrement
supérieure à celle d'un raccord en métal.
10. Couper le courant « OFF » au niveau du disjoncteur
principal.
Ne pas augmenter la pression du régulateur
AVIS
au-delà du réglage de pression spécifié.
11. Tourner le bouton de commande du robinet de gaz sur la
position « OFF ».
12. Retirer le raccord du robinet de gaz et remettre en place
le bouchon hexagonal de 1/8" précédemment retiré, puis
serrer.
13. Tourner le bouton de commande du robinet de gaz sur la
position « ON ».
14. Rétablir le courant « ON » au niveau du disjoncteur
principal. L'appareil est alors prêt à fonctionner.
Si la pression de la tubulure ne peut être correctement réglée,
utiliser la procédure en page 21 pour vérifier la pression
d'alimentation en gaz avec un manomètre connecté au robinet
de pression d'entrée sur la commande du gaz.
