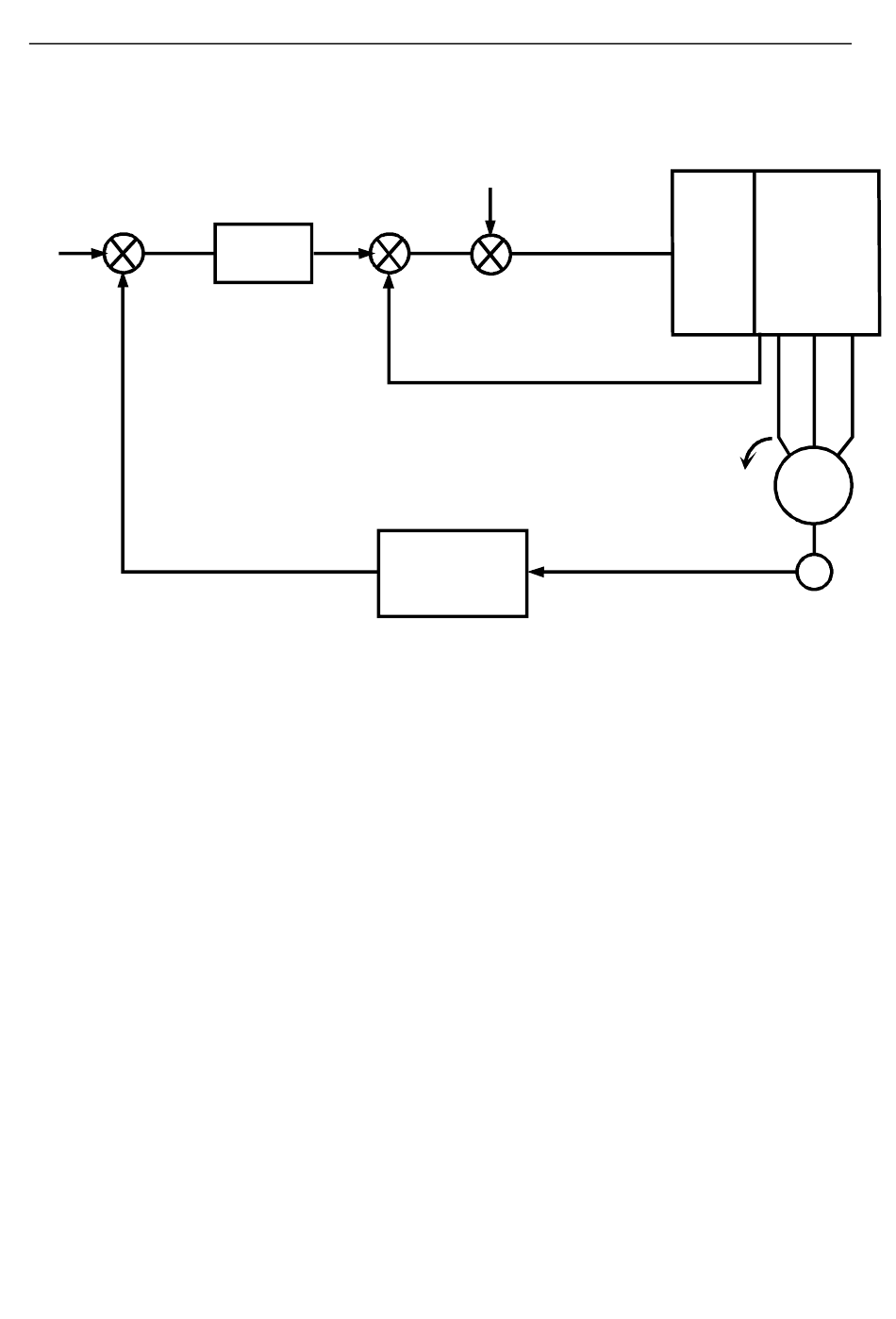

Servoamplificateur DIGIVEX Little Drive
CONSIGNE
VITESSE
+
-
ε
MESURE
VITESSE
(N)
Choix de PI (action proportionnelle et intégrale)
Par rapport à l'action P seule, PI apporte les 2 modifications suivantes :
Le gain (en boucle ouverte) à fréquence nulle est infini; en cas d'à-coup de couple, on aura un
écart angulaire de l'arbre moteur par rapport à l'état au repos. Cet angle sera proportionnel au
couple appliqué et il n'y aura pas de dérive permanente de vitesse. Il est alors possible de parler
de « rigidité » du système. Cette rigidité est strictement proportionnelle à la fréquence d'arrêt
d'intégration.
Le gain proportionnel P fixe la bande passante f
entraîne un déphasage de -90°, générateur d'instabilité. Ce déphasage n'est pas gênant aux
faibles fréquences, mais peut rendre le système instable aux plus hautes fréquences. Il convient
donc d'ajuster correctement la « fréquence d'arrêt d'intégrale » (0.2 à0.3 fois la bande passante
f
).
0
Choix de l'action PI² (action proportionnelle et double intégration)
Par rapport à l'action P seule, PI² apporte les 2 modifications suivantes :
La rigidité à l'arrêt est infinie. Sur un à-coup de couple moteur, et après une période transitoire,
l'arbre moteur revient à la position qu'il avait au repos (il n'y a plus d'écart de position
permanent).
L'action intégrale double entraîne un déphasage de -180° aux basses fréquences. Un mauvais
réglage de la fréquence d'arrêt d'intégrale peut entraîner une instabilité du système. Se limiter à
0.1 ou 0.2 fois la bande passante f
PERTURBATION
REF. I
P
TRAITEMENT
RESOLVER
.
0
PVD 3530 F 01/2005
COUPLE
MESURE DE I
(la rapidité du système). L'action intégrale
o
60
LOI DE
PUISSANCE
PHASE
N
RESOLVER
DIGPL17.D/PL33.W
M
