Servoamplificateur DIGIVEX Little Drive
1.3.3.3 Forçage des entrées logiques
Le logiciel permet de forcer à une valeur une entrée logique. Ainsi, les entrées SPEED RANGE,
CW, CCW, TORQUE peuvent, par logiciel :
être « déconnectées » de l'entrée physique.
être alors logiciellement forcées à 0 ou 1.

1.3.3.4 Fonction stimuli / oscilloscope

Des fonctions intégrées dans le variateur, permettent d'exciter la consigne de vitesse : tension
continue, carré (réponse à un échelon), sinus.
Ces stimuli sont activés par un PC. Leur résultat, mémorisé dans le variateur, peut être visualisé
sur l'écran PC à l'aide de l'outil oscilloscope (4 variables au maximum peuvent être visualisées
simultanément en utilisant le logiciel PME Module DIGIVEX Little Drive).

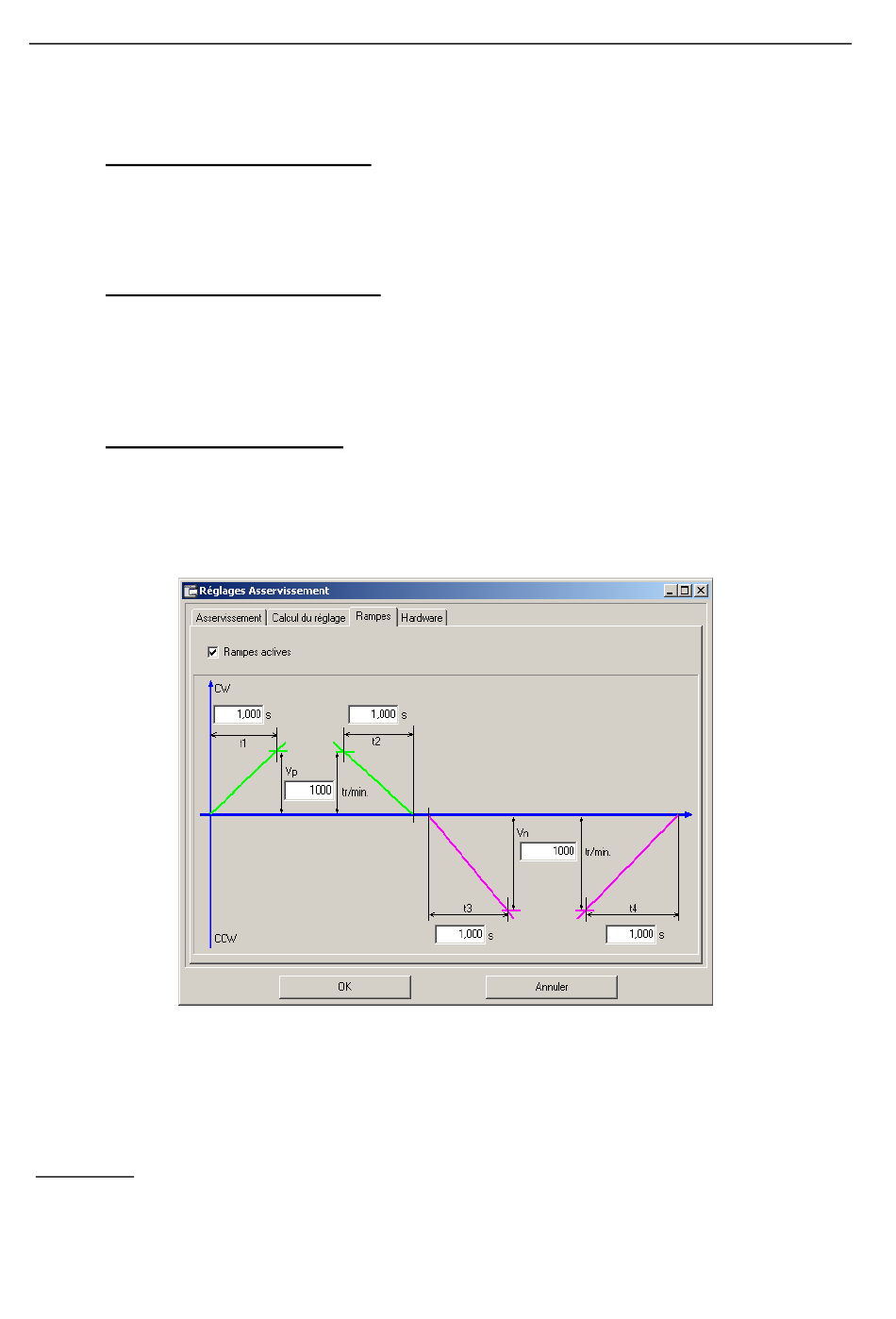

1.3.3.5 Fonction rampe de vitesse

Avec la version logicielle AP516V07 ou supérieure et avec le logiciel PME version 4.04 ou
supérieur, une fonction rampe est intégrée dans le variateur. Elle permet de créer des rampes de
vitesse linéaires en fonction du temps. Elle peut être paramétrée dans « réglages et
asservissement » sous l'onglet « rampes » :
- Les temps t1,t2,t3,t4 peuvent être programmés de 0 à 1000s.
- les vitesses Vp et Vn peuvent être programmées de 0 à 50000tr/min.
Remarque :
Vp et Vn sont des points de la rampe, ils peuvent être définis en dehors de la vitesse maximale du
moteur. Cependant, l'asservissement limitera la vitesse du moteur à la vitesse maximale
autorisée.
