Servoamplificateur DIGIVEX Little Drive

1.3.2 Fonction alimentation

Reçoit, par le bornier B3, le réseau 230V et le transforme en une tension continue de 325V.
Reçoit, à travers le même bornier B3, le réseau monophasé 230V pour générer les alimentations
auxiliaires (+/- 15V, 5V) nécessaires aux régulations.
Reçoit éventuelllement par le bornier B1 une tension 24V destinée à l'alimentation du frein du
moteur.

1.3.3 Fonction commande du servomoteur

1.3.3.1 Présentation
Le servoamplificateur DIGIVEX Little Drive (DLD) est un module de commande 4 quadrants à
transistors, destiné au contrôle des moteurs synchrones autopilotés (brushless) avec resolver.
Moteurs d'axe NX, LX, LS, LD. Voir documentation séparée (PVD3407 et PVD3535).

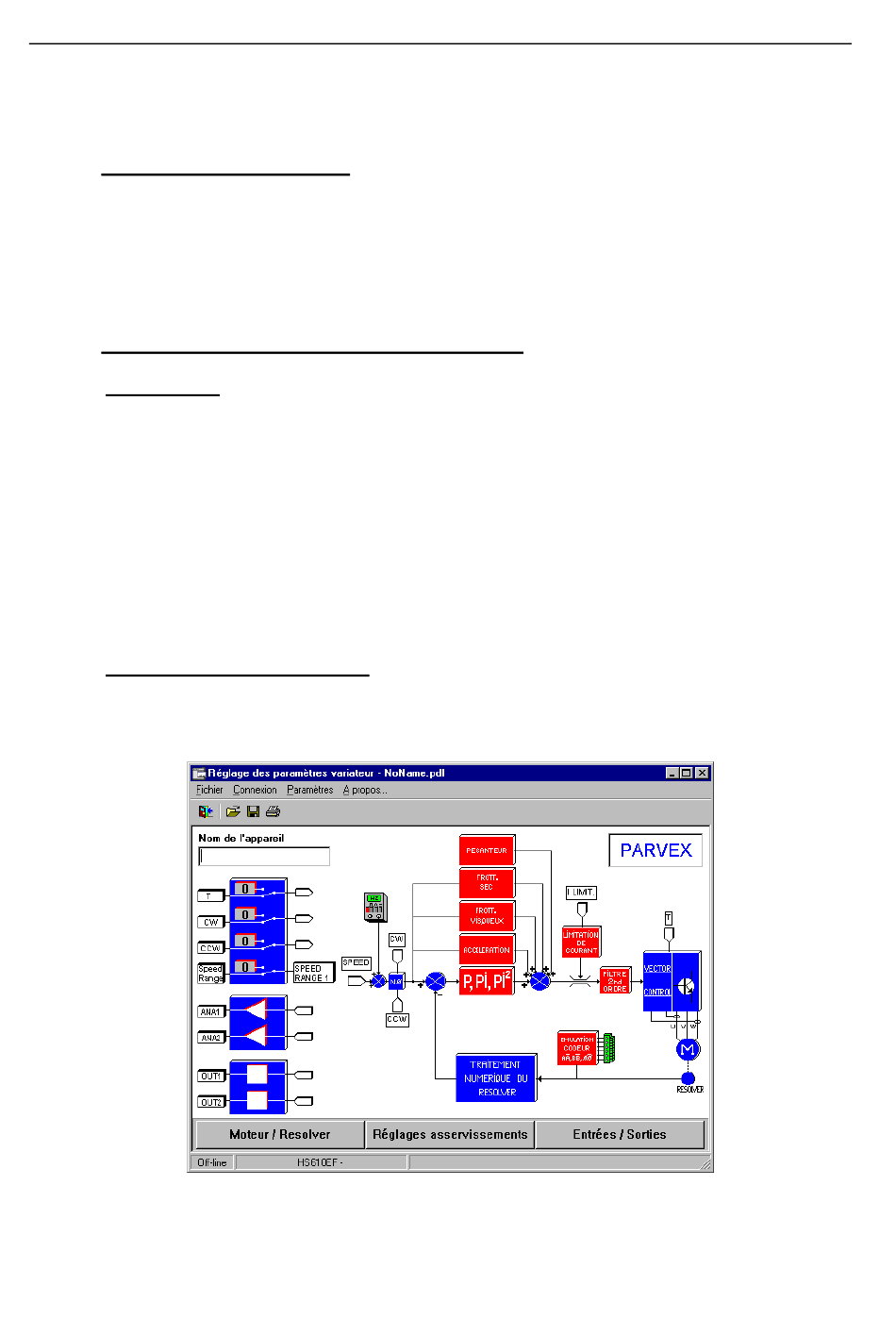

La personnalisation de l'ensemble moteur - variateur, ainsi que les paramètres d'asservissement,
sont entrés à l'aide d'un PC avec le logiciel DIGIVEX (module DIGIVEX Little Drive du logiciel
PME), sous Windows.
Ces paramètres sont placés dans une mémoire EEPROM fixe.
1.3.3.2 Fonctionnalités, schéma bloc
Voir page suivante. Il regroupe les principales fonctions du variateur et les paramètres de
réglage.
