Servoamplificateur DIGIVEX Little Drive
4.5.2 Raccordement côté moteur
Raccordement puissance
Deux possibilités de raccordement sont offertes :
Boite à bornes + connecteur resolver.
Connecteur de puissance + connecteur resolver.

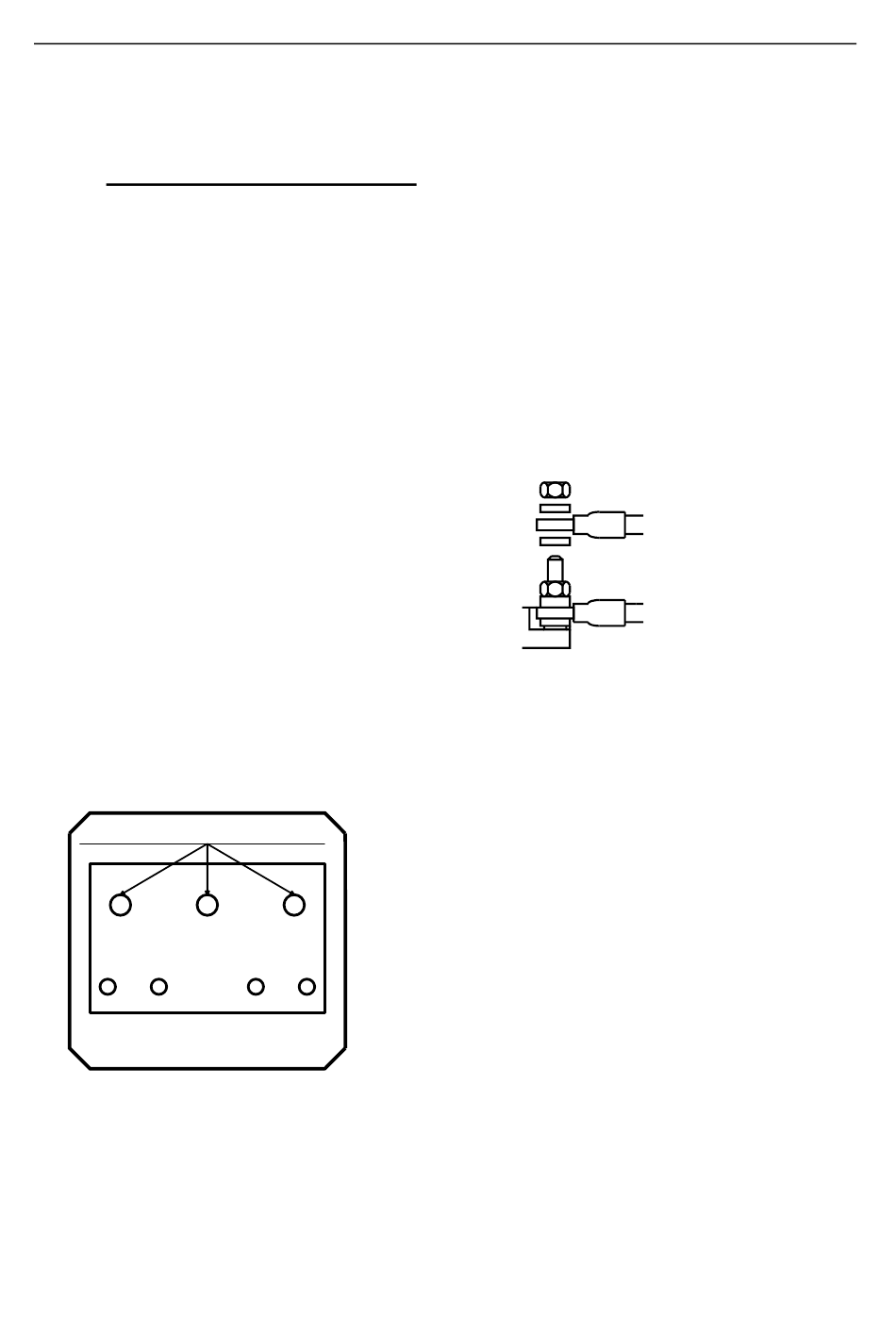

Raccordement boite à bornes
Dans le cas de la boite à bornes les écrous et rondelles de serrage sont livrés dans un sachet.
Veillez, lors du montage des cosses, à ne pas desserrer les fils de liaison entre le moteur et la
boîte à bornes.
Les cosses de raccordement puissance sont à
insérer entre la rondelle striée et la rondelle plate.
Sens de rotation du moteur : En respectant le câblage préconisé, une consigne de vitesse
positive appliquée sur le variateur entraîne une rotation dans le sens horaire (vu côté arbre de
puissance).
ALIMENTATION/SUPPLY/SPEISUNG
V
U
1
2
FREIN/BRAKE
BREMSE
U Phase U
V Phase V
W Phase W
W
1 Frein optionnel +24 V
3
4
2 Frein optionnel
SONDE
THERMIQUE
3 Sonde Thermique
4 Sonde Thermique
DIGPL2.D/W
PVD 3530 F 01/2005
0 V
47
Digpl3.D
câble ≥ 1mm²
câble ≥ 1mm²
