III.1. Généralités
Le Roadrack est pourvu d'un câble d'alimentation 5 fils :
•
3 phases L : 2 fils noirs et 1 brun
•
N : fil bleu
•
T : fil vert/jaune
Au moment du raccordement, bien vérifier que le conducteur bleu soit réuni au neutre de
distribution.
En cas d'erreur, inversion du neutre et d'une phase, une partie du bloc sera alimentée en 400 V et
les protection internes joueront leur rôle.
DIN
1
2
3
4
5
6
7
8
Pin sur XLR 5 standard
1
2
3
4
5
6

III.2. Alimentation

L'alimentation s'effectue par un câble 5 x 6 mm², autorisant une charge permanente de 32 A par
phase, en fonctionnement triphasé Tri + N.
En monophasé, en réunissant les 3 phases du câble d'origine, l'appareil ne peut être chargé que
jusqu'à 32 A au total.

III.3. Protections

Des disjoncteurs DPN 16 A à coupure unipolaire + neutre protègent chacune des sorties graduées.
En vertu des normes et règlements de sécurité, cet appareil étant équipé de protections de sortie
unipolaires + neutre, son alimentation doit être protégée de la façon suivante :
•
contre les effets de surcharge et court-circuit :
! par un disjoncteur tripolaire pour les régimes de neutre TN ou TT
! par un disjoncteur tétrapolaire pour le régime de neutre IT
•
pour la protection des personnes par :
! un interrupteur différentiel tétrapolaire 30 mA
! ou un bloc Vigi 30 mA associé à un disjoncteur tétrapolaire

CHAPITRE III - RACCORDEMENTS

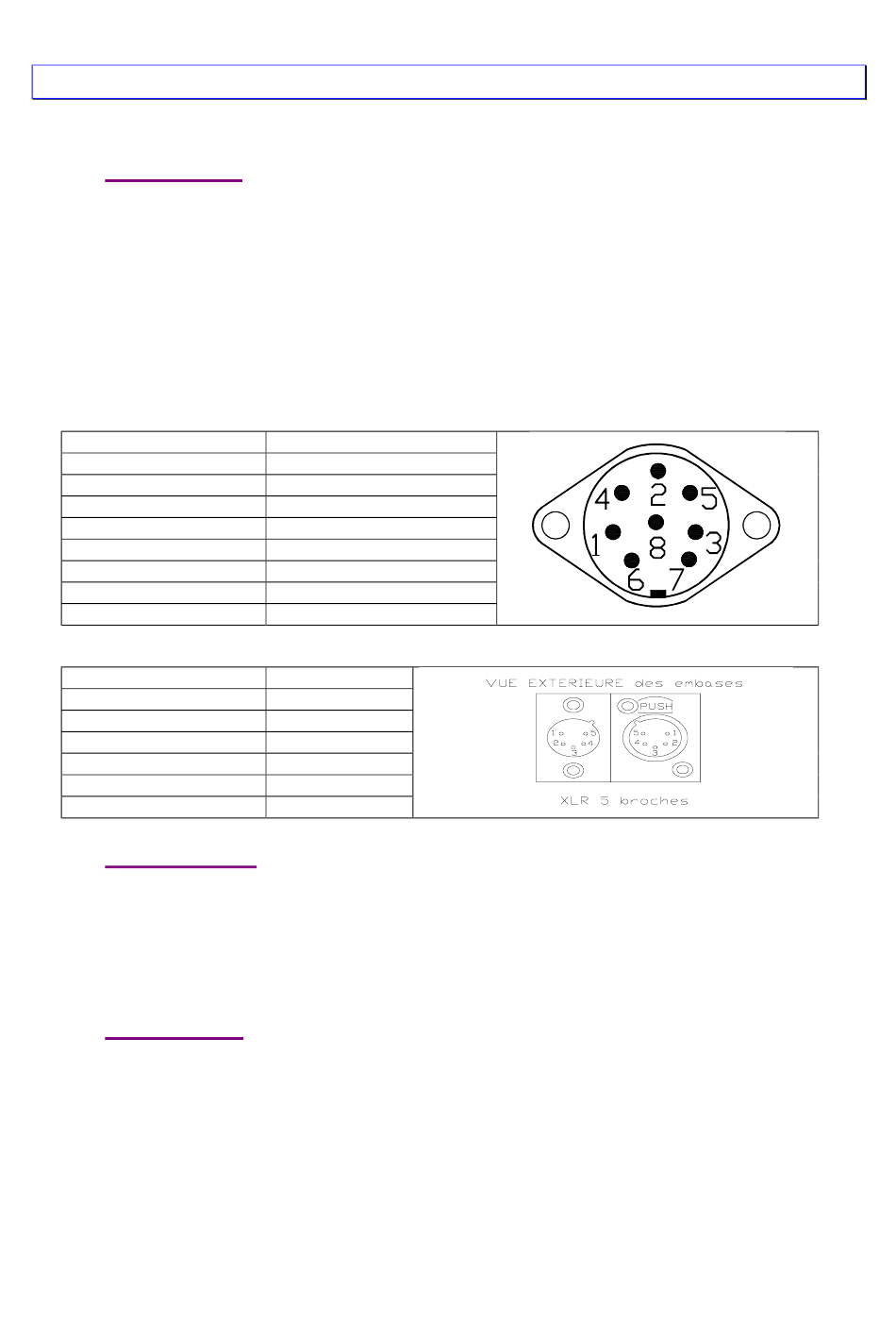

Embase DIN 8 broches
Roadrack
1
2
3
4
5
6
Non connecté
Commun 0 V
Embase mâle et femelle XLR
Nature du signal
0 V
Data –
Data +
Non connecté
Blindage
Non connecté
