Le Roadrack est un bloc de gradateurs à contrôle totalement numérique, utilisant un Panneau de
Contrôle Intégré 6 voies (PCI). Sa commande est analogique 0/+10Vcc ou numérique en DMX 512
USITT.
Son châssis est en aluminium anodisé et en tôle peinte en noir.
Il est équipé d'une poignée permettant facilement son transport.
Ses dimensions sont au standard 19'' et les équerres de fixation, livrées avec, permettent son
montage en rack.
Le Roadrack existe en 2 modèles :
•
3 x 25 A, soit 3 x 5 kW sous 230 V
•
6 x 16 A, soit 6 x 3 kW sous 230 V
Ses dimensions sont les suivantes :
Hauteur
Largeur
Profondeur
Poids = 8 Kg.

I.1. Description

I.2. Caractéristiques électriques
•
Alimentation triphasée 230 / 400 V (Tri + N + T), 50/60 Hz
•
Protection interne des circuits auxiliaires contre les raccordements accidentels en 400 V
•
Gradation à TRIAC, en découpage début de phase
•
6 entrées analogiques 0/+10 Vcc (haute impédance)
•
1 entrée DMX 512 USITT
•
L'ensemble des masses métalliques de l'appareil est relié au conducteur de protection (vert /
jaune)
•
Marquage CE effectué suivant les directives 89/336/CEE et 73/23/CEE, Environnement 1.

CHAPITRE I - PRESENTATION

: H = 3 U = 133 mm
: L = 425 mm
L = 483 mm avec les équerres
: P = 300 mm

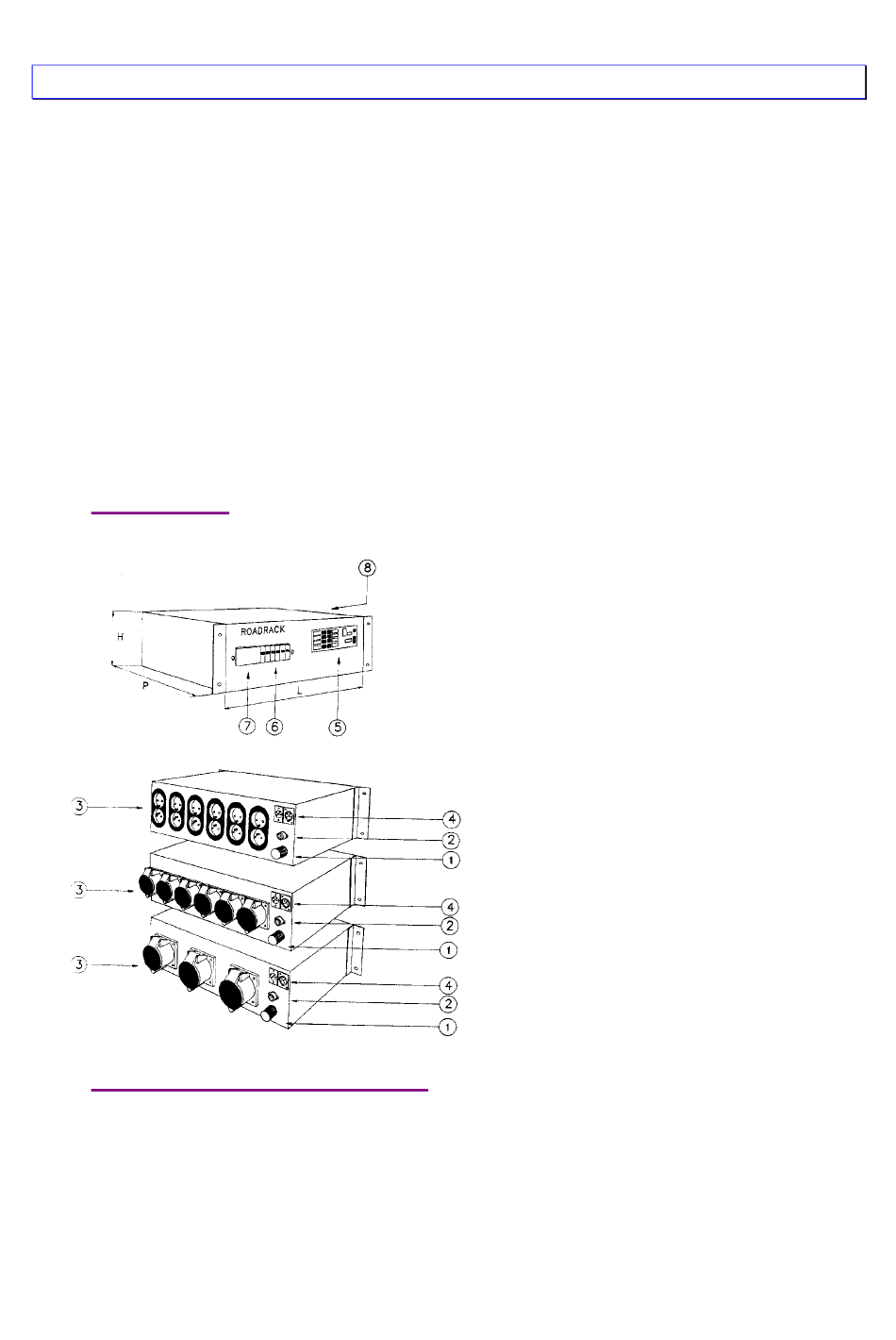

Face arrière :
1. Entrée du câble d'alimentation
2. Entrée analogique sur DIN 8 broches à
verrouillage
3. Départs sur PC 10/16 A double ou PC CEE
16 A
4. Entrée et sortie de la liaison DMX 512 sur
XLR5
Face avant :
5. PANNEAU DE CONTROLE INTEGRE (PCI)
6. Protections par disjoncteurs DPN 16 A
7. Option : protection différentielle 30 mA
