III.1. Généralités
L'Easy 12 est pourvu d'un câble d'alimentation 5 fils :
•
3 phases L : 2 fils noirs et 1 brun
•
N : fil bleu
•
T : fil vert/jaune
Bien vérifier que le conducteur bleu soit réuni au neutre de distribution.
En cas d'erreur, inversion du neutre et d'une phase, une partie du bloc sera alimentée en 400 V et
les protection internes joueront leur rôle.

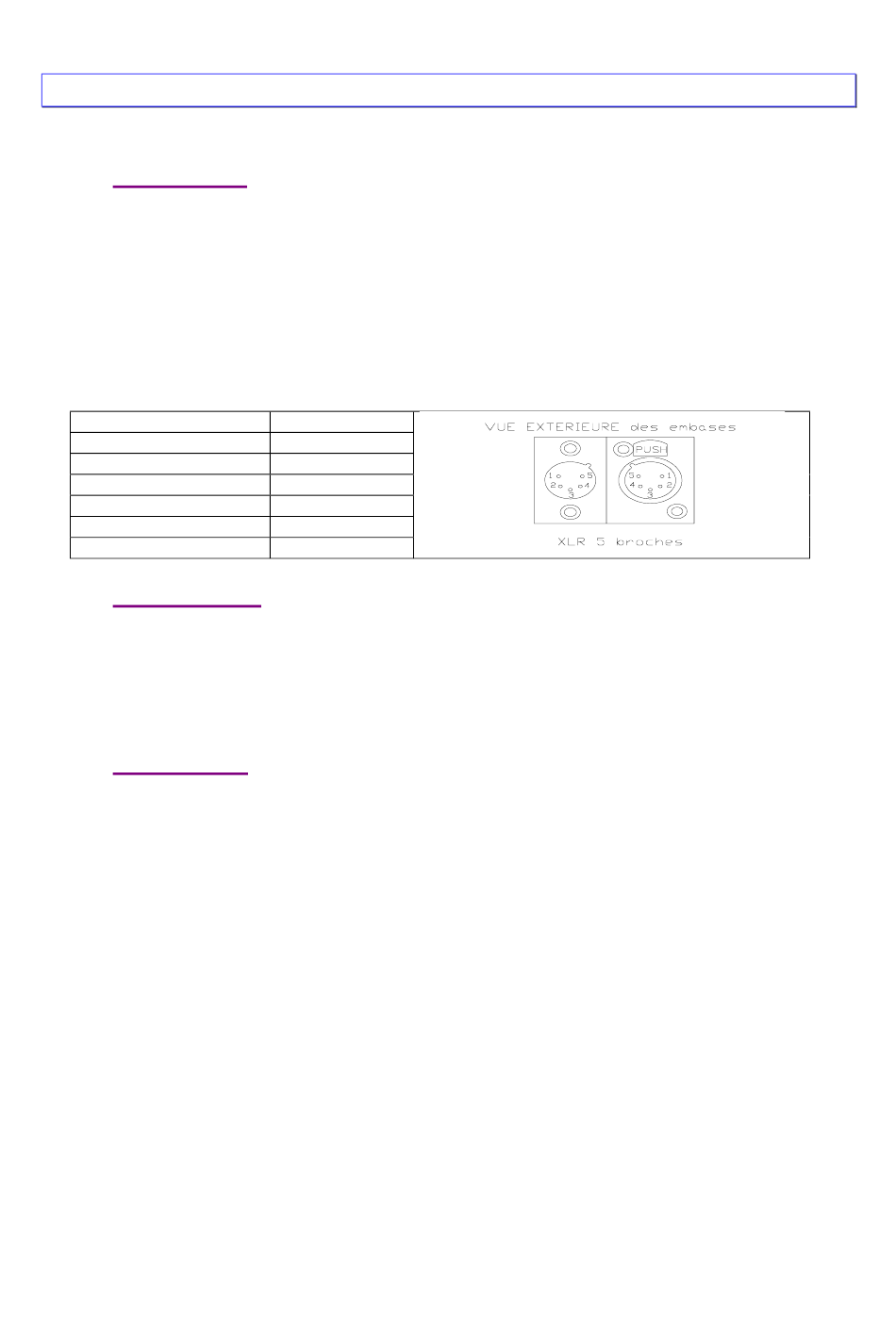

Pin sur XLR 5 standard
1
2
3
4
5
6
III.2. Alimentation
L'alimentation s'effectue par un câble 5 x 6 mm², autorisant une charge permanente de 40 A par
phase, en fonctionnement triphasé Tri + N.
En monophasé, en réunissant les 3 phases du câble d'origine, l'appareil ne peut être chargé que
jusqu'à 40 A au total.
III.3. Protections
Des porte fusibles à cartouche unipolaire + neutre sectionnable protègent chacune des sorties
graduées.
N'utiliser que des fusibles de même calibre.
En vertu des normes et règlements de sécurité, cet appareil étant équipé de protections de sortie
fusibles unipolaires, son alimentation doit être protégée de la façon suivante :
•
contre les effets de surcharge et court-circuit :
! par un disjoncteur tripolaire pour les régimes de neutre TN ou TT
! par un disjoncteur tétrapolaire pour le régime de neutre IT
•
pour la protection des personnes par :
! un interrupteur différentiel tétrapolaire 30 mA
! ou un bloc Vigi associé à un disjoncteur tétrapolaire
CHAPITRE III - RACCORDEMENTS
Embase mâle et femelle XLR
Nature du signal
0 V
Data –
Data +
Non connecté
Blindage
Non connecté
5
