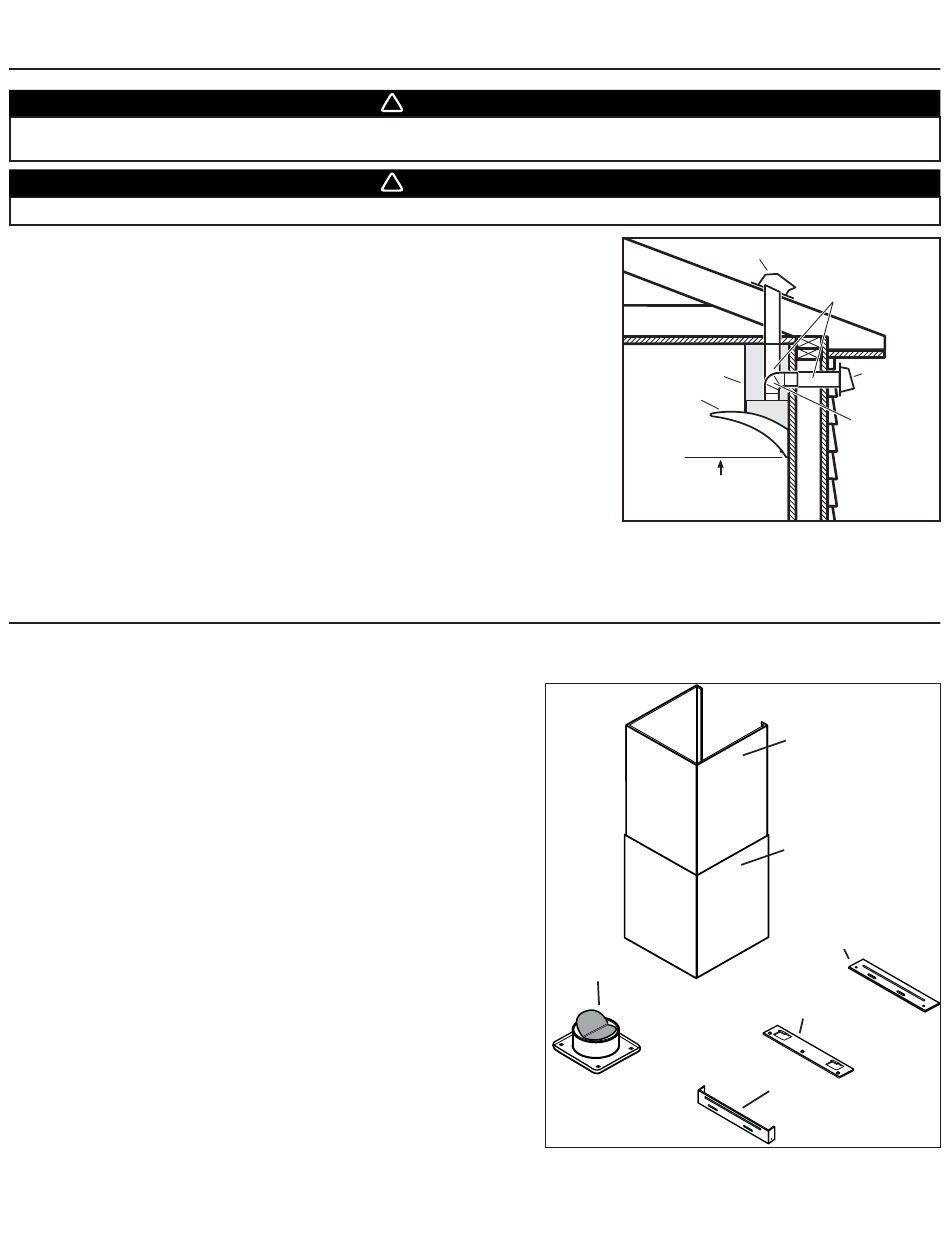

1. INSTALLATION DES CONDUITS
Lors de l'installation, de l'entretien ou du nettoyage de l'appareil, il est recommandé de porter des lunettes
et des gants de sécurité.
Afin de réduire le risque d'incendie, n'utilisez que des conduits en métal.
La distance minimale de la hotte au-dessus du plan de cuisson ne doit pas être inférieure
à 24 po.
Déterminer par où passera le conduit, entre votre hotte et l'extérieur.
Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement.
Un conduit long avec des coudes et des transitions réduira la performance de votre hotte.
En utiliser le moins possible. Pour une grande distance, un conduit d'évacuation d'air au
diamètre plus grand peut être requis.
Installer un capuchon de toit ou de mur. Relier le conduit rond en métal au capuchon,
puis acheminer le conduit jusqu'à l'emplacement de votre hotte. Sceller hermétiquement
les raccords à l'aide de ruban adhésif de métal.
2. PRÉPARATION DE L'INSTALLATION
NOTE : Avant de commencer l'installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter
le manufacturier.
S'assurer que les articles suivants soient inclus :
1 - Hotte
1 - Ensemble de conduit décoratif (inférieur et supérieur)
1 - Adaptateur en métal
1 - Support de montage du conduit décoratif inférieur
1 - Support de montage de la hotte
1 - Support de montage du conduit décoratif supérieur
1 - Sachet de pièces incluant :
7 - Vis à tête fraisée n° 8 x 1¼ po
9 - Douilles à expansion
8 - Vis n° 8 x 7/16 po
2 - Vis n° 8 x 1¼ po
2 - Rondelles
1 - Filtre a graisses en aluminium
1 - Guide d'installation
AVERTISSEMENT
!
!
AVERTISSEMENT
ADAPTATEUR
EN MÉTAL
HR0025
- 3 -
CAPUCHON DE TOIT
CONDUIT ROND
CHEMINÉE
DÉCORATIVE
HOTTE
24 po AU-DESSUS
DU PLAN DE CUISSON
HH0098F
CHEMINÉE
DÉCORATIVE
SUPÉRIEURE
CHEMINÉE
DÉCORATIVE
INFÉRIEURE
SUPPORT DE
MONTAGE DU CONDUIT
DÉCORATIF INFÉRIEUR
SUPPORT
DE MONTAGE
DE LA HOTTE
SUPPORT DE MONTAGE
DU CONDUIT
DÉCORATIF SUPÉRIEUR
DE 6 po
CAPUCHON
DE MUR
COUDE
ROND
