Matériel requis pour l'installation
•
Ruban à mesurer
•
Tournevis Phillips n° 2
•
Tournevis à lame plate (pour dégager les ouvertures préamorcées)
•
Perceuse, foret de 1/8 po et scie-cloche de 1½ po (pour marquer les repères des trous pour
les conduits et découper le trou pour le passage du fil d'alimentation électrique)
•
Foret de 7/64 po (pour percer les trous des vis de montage des supports EZ1) (Série
VBNDE1 seulement)
•
Cales de bois (2) et vis à bois (4) (requises pour une installation sous une armoire à fond en retrait)
•
Scie (pour la découpe des trous d'une installation avec conduits)
•
Cisailles à tôle (installation avec conduits, pour l'ajustement de ceux-ci)
•
Pinces (installation avec conduits, pour l'ajustement de ceux-ci)
•
Ruban adhésif de métal (installation avec conduits)
•
Ciseaux (pour couper le ruban adhésif de métal)
•
Crayon
•
Pince à dénuder
•
Serre-fils de 1/2 po de diamètre (pour fixer le câble d'alimentation électrique à la hotte)

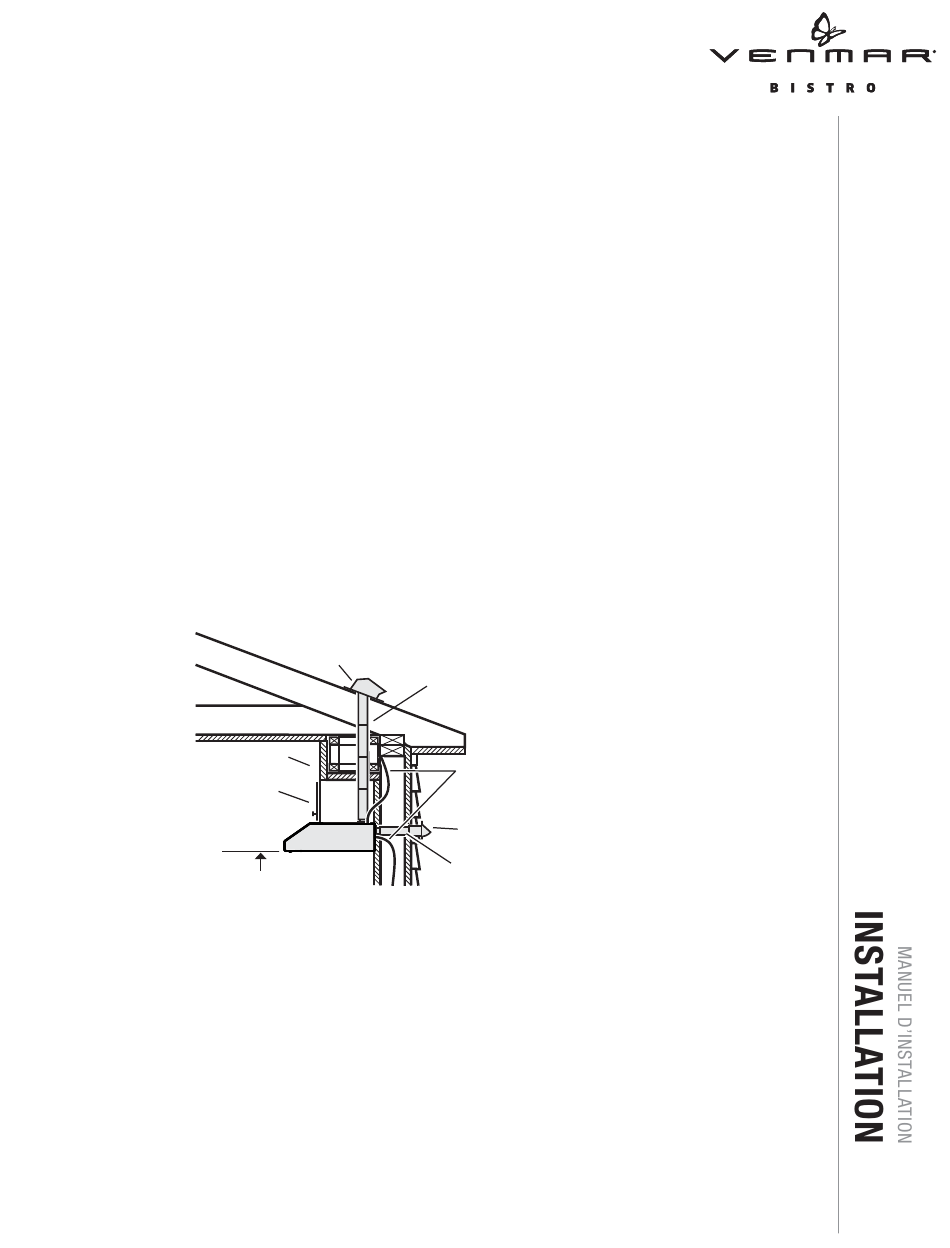

Installation des conduits
(installations avec conduits seulement)
S
A
RMOIRE
D
18
E
PO MIN
-
AU
DESSUS DE LA SURFACE DE CUISSON
NOTE : Une distance supérieure à 24 po demeure à la discrétion de l'installateur et de l'utilisateur.
1 ] Déterminer si l'évacuation se fera verticalement (3¼ po x 10 po ou 7 po rond), ou
horizontalement (3¼ po x 10 po seulement).
2 ] Établir où le conduit passera entre la hotte et l'extérieur.
3 ] Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement. Un conduit
long avec des coudes et des transitions réduira la performance de votre hotte. En utiliser le
moins possible. Si possible, utiliser un conduit droit d'au moins 2 pieds avant d'installer un
coude. Pour une grande distance, un conduit d'évacuation de l'air au diamètre plus grand peut
être requis pour obtenir une meilleure performance.
4 ] Installer un capuchon de toit ou de mur (vendus séparément). Relier le conduit en métal au
capuchon, puis acheminer le conduit jusqu'à l'emplacement de la hotte. Sceller hermétiquement
les raccords à l'aide de ruban adhésif de métal de 2 po de largeur.
C
APUCHON DE TOIT
OFFITE
H
OTTE
.
24
.
À
PO MAX
C
3¼
10
ONDUIT DE
PO X
PO
7
OU
PO ROND
(P
OUR ÉVACUATION VERTICALE
C
ÂBLAGE DOMESTIQUE
(D
ESSUS OU ARRIÈRE
)
DE LA HOTTE
C
APUCHON DE MUR
C
3¼
10
ONDUIT DE
PO X
(P
OUR ÉVACUATION HORIZONTALE
)
PO
)
7
