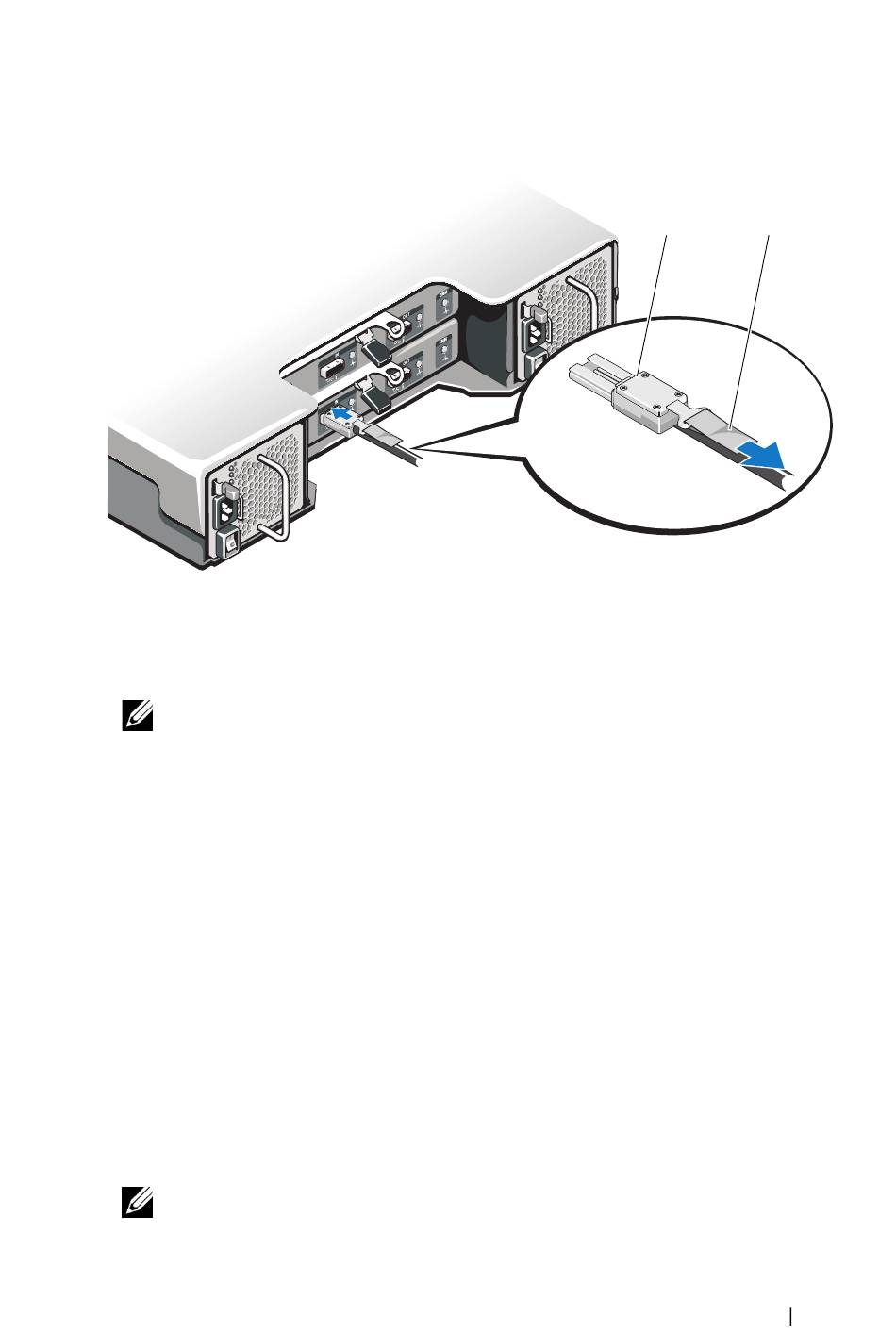

Figure 2-1. Branchement d'un câble SAS
REMARQUE :
Reportez-vous à la Figure 2-2. Pour une configuration en mode unifié utilisant
des chemins redondants, reliez l'hôte au deuxième module EMM (EMM1).
Reportez-vous à la Figure 2-3.
Consultez la documentation du contrôleur RAID pour vérifier que le
contrôleur est correctement installé.
• Si vous configurez le boîtier en mode unifié, branchez le câble SAS au
contrôleur hôte et au port d'entrée du module EMM du premier
boîtier de la chaîne. Reportez-vous à la Figure 2-2. Reliez ensuite les
autres boîtiers de la chaîne au port de sortie du boîtier précédent.
• Pour une configuration en mode partagé, branchez le câble SAS
externe du premier contrôleur hôte au port d'entrée du module EMM
principal. Branchez ensuite le câble SAS du second port contrôleur
hôte au port d'entrée du module EMM secondaire. Reportez-vous à la
Figure 2-4.
REMARQUE :
fonctionne avec un ou deux hôtes.
1 câble SAS
en mode unifié, reliez l'hôte au premier module EMM (EMM 0).
en mode partagé, vous pouvez câbler le boîtier pour qu'il
2 languette de retrait
Utilisation du boîtier de stockage
