Innen-Gerät
Frontpaneel
(hinter Jalousie)

Vorbereitende Massnahmen

Netzspannungsschwankungen dürfen nicht um mehr als ± 10% von der Nennspannung abweichen. Die
•
Stromleitungen müssen vom Aufschweißen von Transformatoren, wodurch bei der Stromversorgung hohe
Schwankungen entstehen können, abhängig sein.
• Achten Sie darauf, daß der Installationsort für die Verkabelung, die Rohrleitungsführung und die
Ablaufleitungen geeignet ist.
• Das Innengerät muss so installiert werden, dass der Kühlluftauslass und der Warmlufteinlass nicht blockiert
werden und die Kühlluft gleichmäßig über den Raum verteilt wird (in der Nähe der Raummitte).
• Das Raumgerät muß entsprechend der Abbildung ausreichend weit entfernt von Wänden und anderen
Hindernissen installiert werden.
Wandelement
• Der Installationsorts muß zwecks Vermeidung von Geräusch- und Vibrationsverstärkung das Vierfache
der Last des Raumgeräts tragen können.
• Der Installationsort (abgehängte Decke) muß waagerecht sein und einen Hohlraum von mindestens 350mm
aufweisen.
• Das Raumgerät muß abseits von Wärme- und Dampfquellen installiert werden (möglichst nicht in der
Nähe von Eingängen installieren).
3 IM 5CKC-0912(0)DAIKIN-DE.indd 6 3 IM 5CKC-0912(0)DAIKIN-DE.indd 6

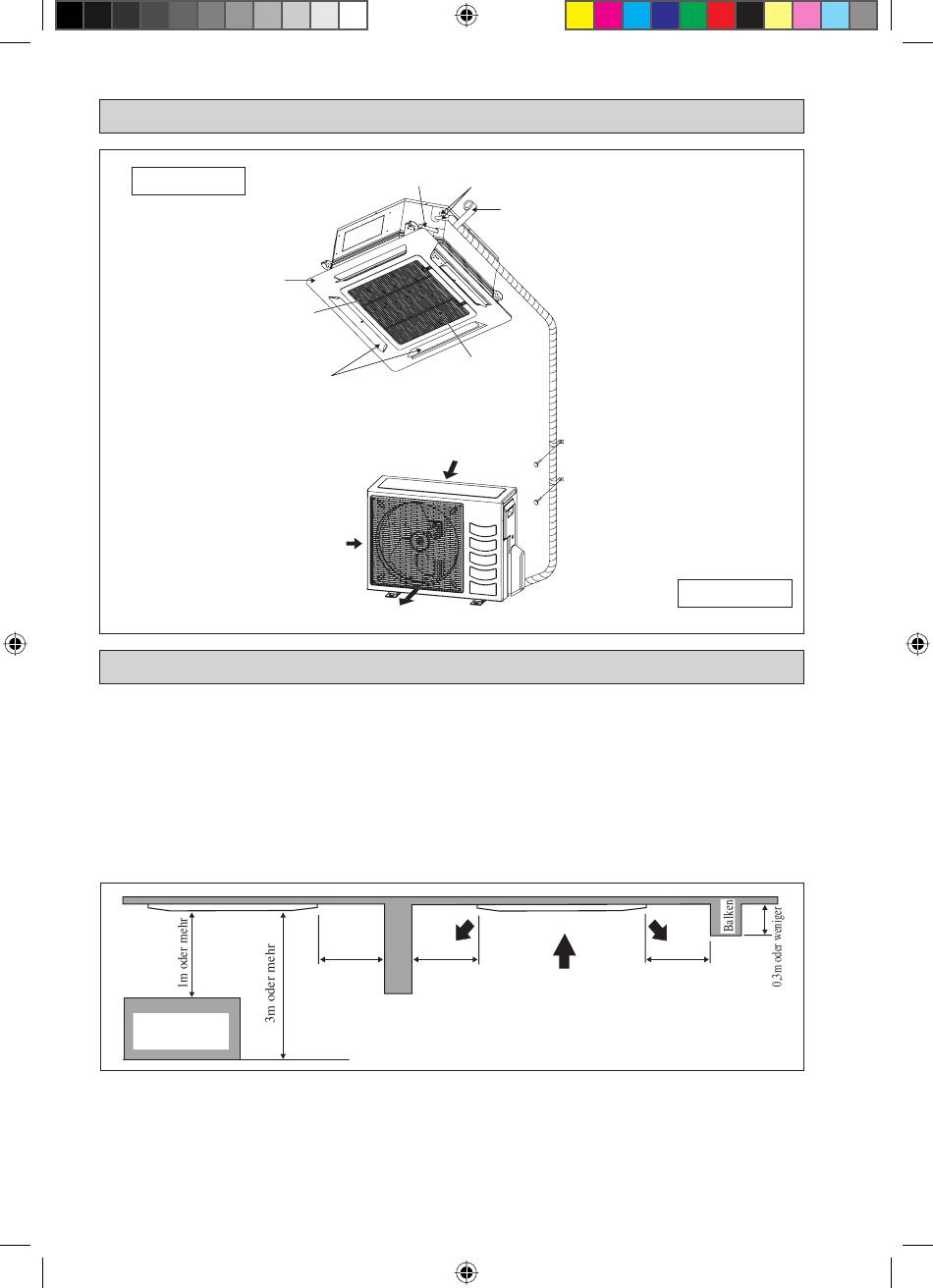

INSTALATIONSDIAGRAMM
Ablassrohr
Luftfilter
Abluftaufsatz
Lufteinlass
Luftauslaß
INSTALLATION DES INNENGERÄTES
0,5m oder mehr
0,5m oder mehr
Fußboden
Wärmeisolierung
Umwickeln Sie die isolierte
Rohrleitung von oben bis unten mit
Finishingtape
Lufteinlassgitter
Lufteinlass
3-6
Außen-Gerät
0,5m oder mehr
