3 - DESEMBALAJE DEL SISTEMA

Extraiga con cuidado su unidad del embalaje. Compruebe si existe algún daño. Si se observan daños, póngase en contacto con el
transportista y presente una reclamación.
Ensamblaje de la unidad
1. Utilice una llave de tuercas de 13 mm para retirar las 2 orejetas de montaje situadas debajo de la unidad del palé de transporte.
2. Mueva con cuidado la unidad hacia abajo desde el palé de transporte. Esto deben hacerlo 2 personas.
3. Antes de hacer funcionar la unidad, asegúrese de que está apagada y que el cable está desenchufado de la pared.
4. Póngase un equipo de protección individual.
5. Para la instalación para aire negativo, siga estos pasos. Si se utiliza como purificador de aire, vaya al paso 6.
a. Fije la placa de transición a la parte superior de la unidad con los tornillos suministrados.
b. Utilice una abrazadera de compresión para fijar el conducto flexible redondo de 250 mm de Ø (suministrada por su distribuidor
local) a la placa de transición.
c. Coloque los conductos flexibles según recomienda el plan mecánico y fíjelos a una pieza de transición (caja de registro en el
techo, etc., comprada o fabricada en obra) para establecer una ruta para que el aire salga de la zona de presión negativa del
aire. Calafatee o encinte todas las juntas. Pase el conducto flexible según los códigos y requisitos aplicables, sin curvas
cerradas ni obstrucciones.
6. Retire el panel inferior de la puerta en el lado izquierdo de la unidad.
7. Inspeccione los filtros y asegúrese de que están bien apilados y que no se han desprendido o dañado durante el transporte.
Asegúrese de que el sistema de cierre de los filtros está bien ajustado.
8. Vuelva a colocar el panel de la puerta.
9. Conecte la unidad a una toma de corriente con conexión a tierra.

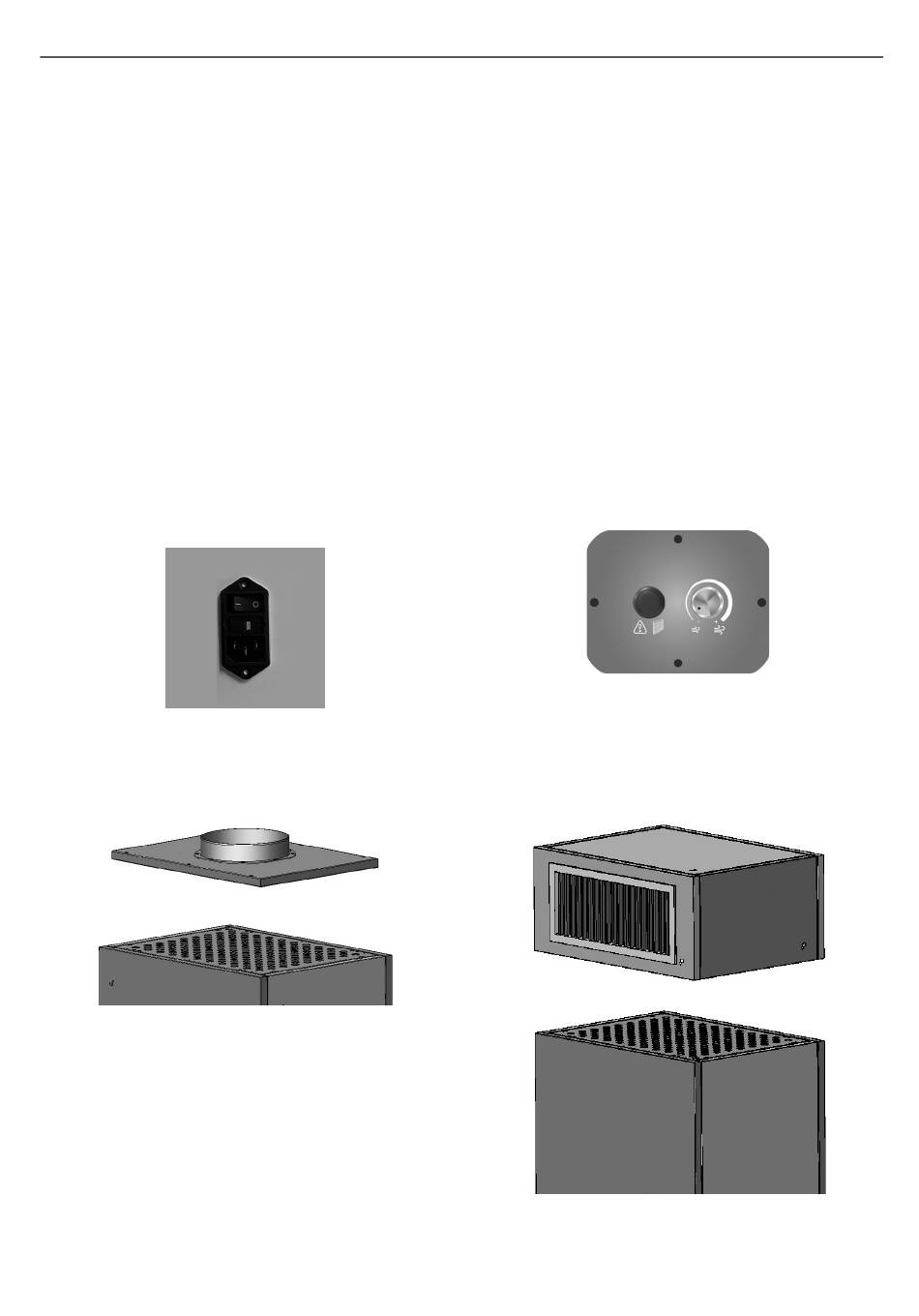

Fig. 2 - Conmutador de paro-marcha/
enchufe de cable C14
Fig. 4 - Placa de transición
Fig. 3 - Tableros de control
Fig. 5 - Difusor
45
