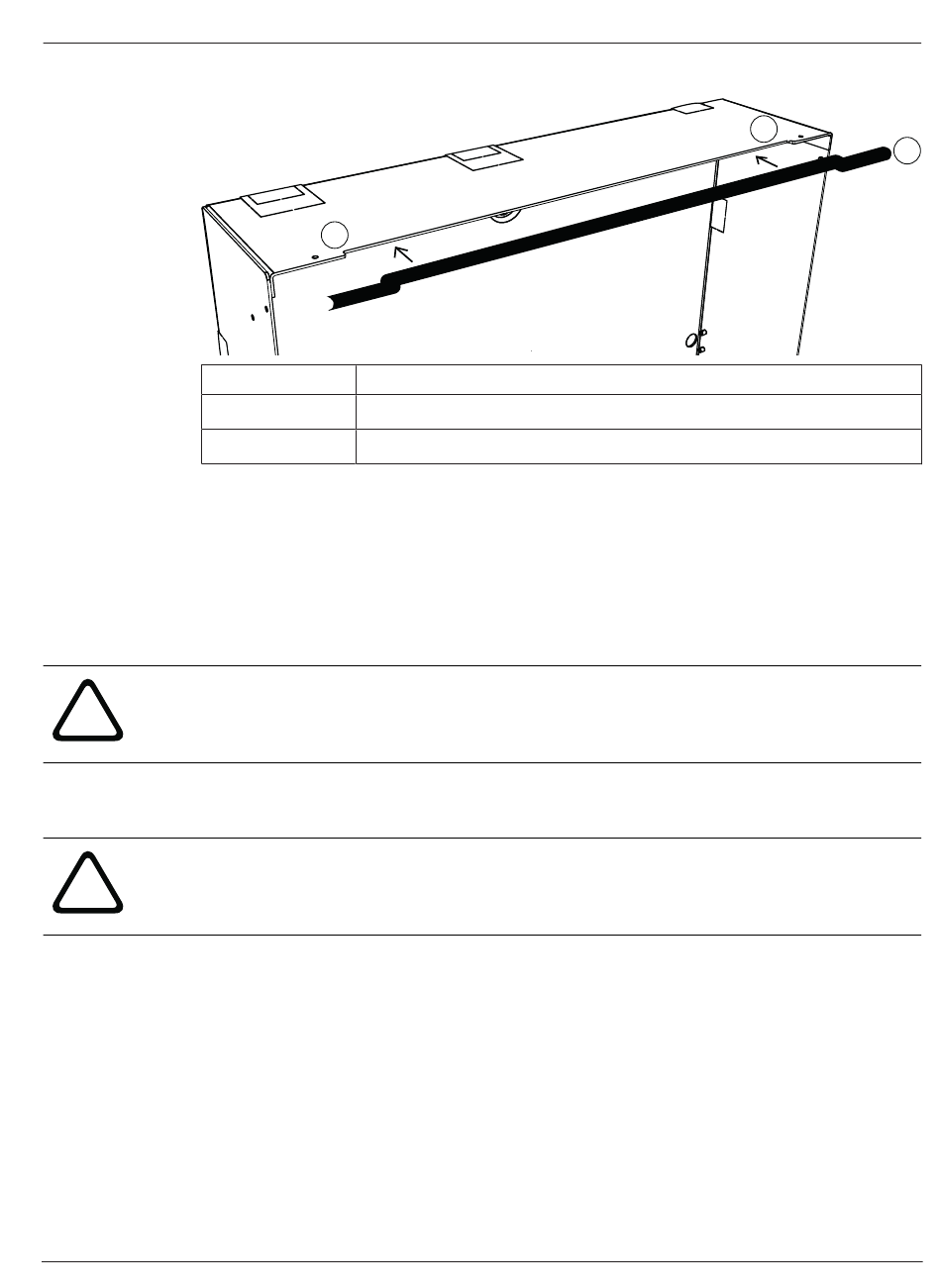

Montage d'un profil de protection des arêtes
Élément
1
2
2.4
Vérification de la connexion CA
1.
2.
3.
4.
5.
Avertissement!
Après avoir vérifié que la connexion CA est opérationnelle, coupez le disjoncteur CA avant de
!
poursuivre le processus d'installation.
2.5
Installation du bloc d'alimentation et des accessoires du bloc
d'alimentation
Attention!
Débris
!
Il est possible d'endommager l'alimentation en raison de débris lors de l'installation.
–
1.
2.
3.
Bosch Security Systems B.V.
1
Description
découpes
profil de protection des arêtes
Assurez-vous que le commutateur du disjoncteur CA est éteint.
Connectez la ligne c.a. sur le bornier CA.
Allumez le disjoncteur CA.
Vérifiez que le disjoncteur ne se déclenche que lorsque la tension appropriée est
présente sur le côté protégé par fusible du bornier CA.
Coupez le disjoncteur CA et continuez la procédure d'installation.
Pour éviter d'endommager l'alimentation lors de l'installation, placez l'étiquette de
protection contre les poussières fournie sur le dessus de l'alimentation avant d'installer
ce dernier.
Faites glisser le côté gauche de l'alimentation contre la bride du côté gauche du panneau
arrière du coffret.
Alignez la découpe sur le côté droit du bloc d'alimentation.
Sécurisez l'alimentation sur le panneau arrière du coffret avec le matériel fourni dans
l'ordre suivant : rondelle éventail externe, rondelle, écrou hexagonal.
Manuel d'installation
Installation | fr
21
1
2
2019-09 | 25 | F.01U.168.334
