ATLAS D ECO UNIT
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en pantalla, tiene que estar alrededor
de 1,0 bar. Si la presión de la instalación es inferior al mínimo, la tarjeta de la caldera
activa la anomalía F37 (fig. 15).

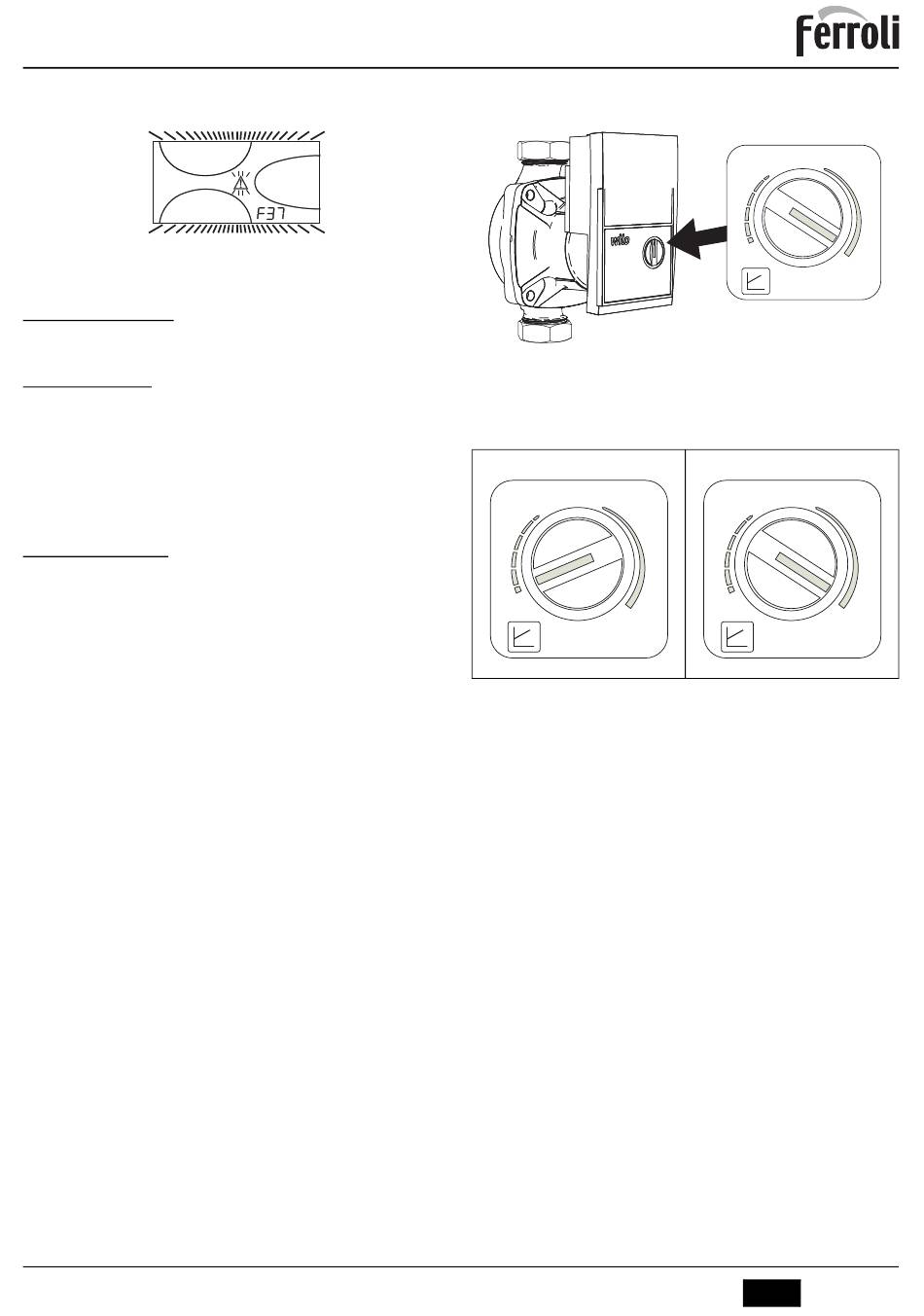

fig. 15 - Anomalía presión insuficiente en la instalación
Una vez restablecida la presión correcta en la instalación, la caldera efectúa un
A
ciclo de purga de aire de 120 segundos, que se indica en pantalla con la expre-
sión FH.
3. INSTALACIÓN DEL APARATO

3.1 Disposiciones generales

LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Lugar de instalación
El local en el cual se instale la caldera debe contar con aberturas de aireación hacia el
exterior, en conformidad con lo dispuesto por las normas vigentes. En caso de que en
el mismo local haya varios quemadores o aspiradores que puedan funcionar conjunta-
mente, las aberturas de aireación deben ser dimensionadas considerando el funciona-
miento simultáneo de todos los aparatos. El lugar de instalación debe estar exento de
objetos y materiales inflamables, gases corrosivos y polvos o sustancias volátiles que al
ser aspiradas por el ventilador puedan obstruir los conductos internos del quemador o
el cabezal de combustión. El lugar tiene que ser seco y estar reparado de lluvia, nieve y
heladas.
Si el aparato se instala dentro de un mueble o se adosa a otros elementos, ha
A
de quedar un espacio libre para desmontar la carcasa y realizar las actividades
normales de mantenimiento.
3.3 Conexiones hidráulicas
Advertencias
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio según las normas vigentes. Para el buen funciona-
miento del aparato, la instalación hidráulica tiene que estar dotada de todos los compo-
nentes necesarios. Se aconseja instalar válvulas de corte entre la caldera y el circuito
de calefacción para aislarlos entre sí cuando sea necesario.
La salida de la válvula de seguridad se ha de
B
conectar a un embudo o tubo de recogida
para evitar que se derrame agua al suelo en
caso de sobrepresión en el circuito de cale-
facción. Si no se cumple esta advertencia, en
el caso de que actúe la válvula de descarga y
se inunde el local, el fabricante de la caldera
no se considerará responsable.
No utilice los tubos de las instalaciones hi-
dráulicas para poner a tierra aparatos eléctri-
cos.
Antes de instalar la caldera, lave cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas, ya que podrían comprometer el funcionamiento co-
rrecto del aparato.
Haga las conexiones de acuerdo con el dibujo del cap. 5 y los símbolos presentes en el
aparato.
Circulador de alta eficiencia
Regulación del circulador con la caldera conectada a un acumulador externo
Para que la caldera ATLAS D ECO UNIT funcione correctamente conectada a un acu-
mulador externo, el selector de velocidad (fig. 16) debe situarse en la posición III.
Regulación del circulador sin conectar la caldera a un acumulador externo
Los ajustes de fábrica son idóneos para todas las instalaciones. No obstante, se puede
modificar la estrategia de funcionamiento de acuerdo con las características de la insta-
lación.
Valor Dp-v
Presión de impulsión proporcional
1
4
7
- Configuración Dp-v Presión de impulsión proporcional (fig. 17)
La presión de impulsión del circulador se reduce automáticamente cuando disminuye el
caudal requerido por la instalación. Esta configuración es ideal para sistemas con radia-
dores (de uno o dos tubos) o válvulas termostáticas.
Las ventajas son la reducción del consumo eléctrico al disminuir la demanda de la ins-
talación y menos ruido en los radiadores o válvulas termostáticas. El rango de funciona-
miento se puede ajustar entre el mínimo (1) y el máximo (7).
- Configuración con velocidad fija (fig. 18)
El circulador no modula su propia potencia. Funciona como los circuladores convencio-
nales de tres velocidades pero con menor consumo eléctrico que ellos. El rango de fun-
cionamiento se puede ajustar entre las velocidades 1 (I) y 3 (III).
cod. 3541Q433 - Rev. 00 - 10/2021
4
7
fig. 16
Valor
Velocidad fija
Min
.
I
4
II
7
III
fig. 17
Min
.
1
I
II
III
Min
.
1
I
II
III
fig. 18
21
ES
