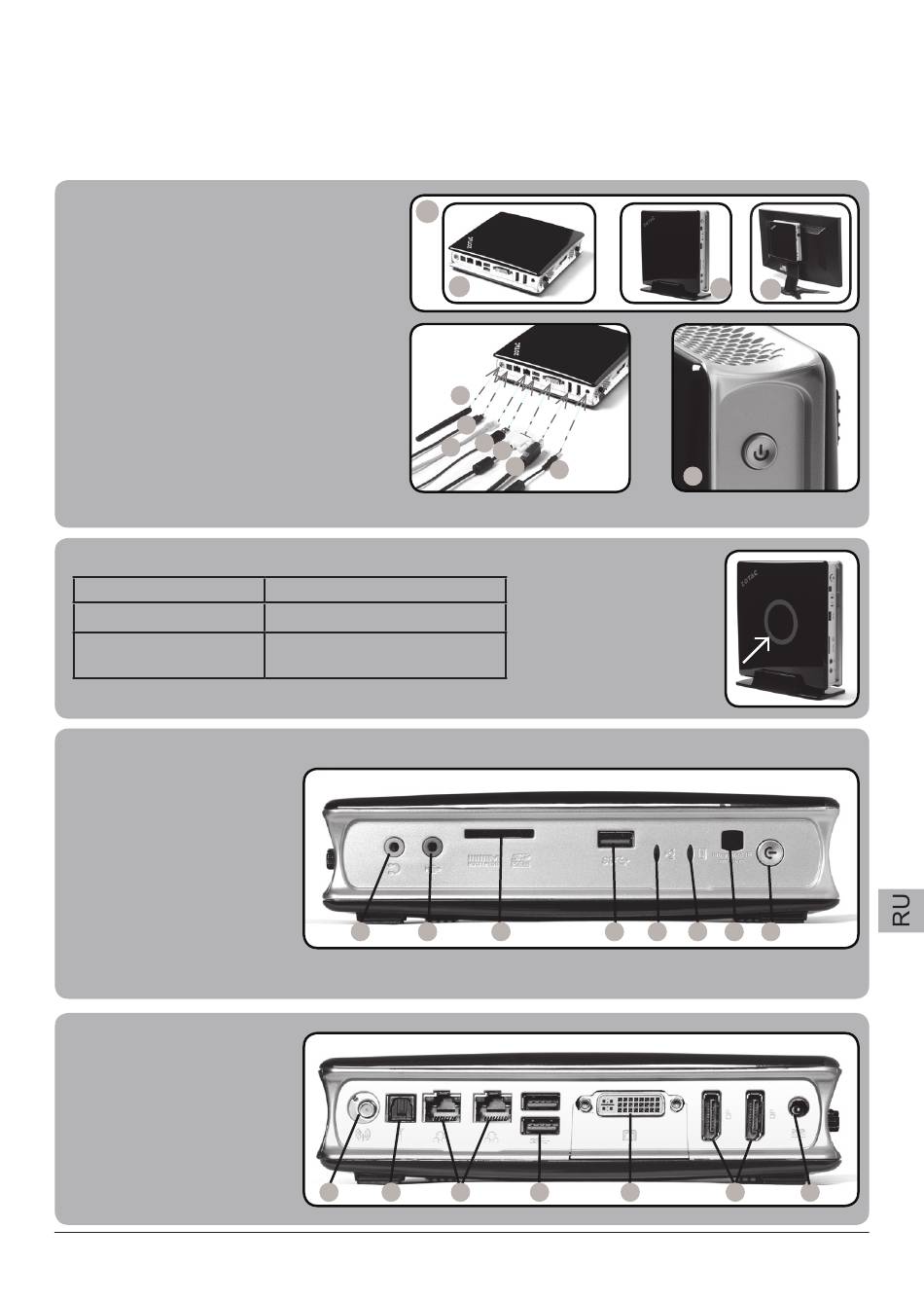

Руководство по установке
Установка вашего ZOTAC ZBOX
1. Выберите способ установки вашего
ZOTAC ZBOX
i. Расположить ZOTAC ZBOX на боку
ii. Установить ZOTAC ZBOX на подставке
iii. Прикрепить ZOTAC ZBOX к монитору
2. Подключите антенну WiFi;
3. Подключите оптический выход S/PDIF;
4. Подключитесь к домашней сети;
5. Подключите устройства USB3.0;
6. Подключите монитор через DVI, HDMI или
VGA;
7. Подключите монитор через DisplayPort;
8. Подключите силовой кабель;
9. Включите ПК;
10. Установите операционную систему.
Светодиодный индикатор (опциональный)
Система включена
Система выключена
Система в режиме
ожидания (standby)
Передняя панель
1. Разъем для наушников или
колонок
2. Разъем для микрофона
3. Устройство считывания карт
памяти (MMC/SD/SDHC/
SDXC)
4. Порт USB 3.0
5. Светодиодный индикатор
WiFi (опциональный)
6. Светодиодный индикатор
накопителя
7. Инфракрасный приемник
8. Кнопка включения
Задняя панель
1. Разъём для антенны WiFi
2. Оптический выход S/PDIF
3. Порты LAN (RJ45)
4. Порты USB 2.0
5. Разъем DVI-I
6. Разъем DisplayPort
7. Разъем питания
(19 В, постоянный ток)
1
Индикатор включен
Индикатор выключен
Индикатор медленно мигает
1 2
1 2
i
2
3
5
4
6
7
8
3 4
3 4
ii
iii
9
5 6 7 8
5 6 7
45
