6.2 assemblage de la crépine d'aspiration avec la sonde de niveau.
La sonde de niveau doit être assemblée en utilisant la crépine d'aspiration fournie dans le kit. Afin d'éviter l'obstruction de
celle ci par des sédiments, il est conseillé de placer la crépine entre 5 et 10 cm du fond du bac.
Connecter le BNC présent sur la sonde de niveau à l'entrée de niveau située sur la partie inférieure de la pompe. Insérer la
sonde de niveau, assemblée à la crépine d'aspiration, dans le bac de produit à doser.
NOTE : Si un agitateur se trouve dans le bac, il est nécessaire d'installer une lance d'aspiration rigide (type LIN).
6.3 tube de refoulement.
Dévisser complètement l'écrou d'aspiration présent sur le corps de pompe et prélever les pièces nécessaires à l'assemblage
avec le tube : écrou de fixation, bague de serrage, porte tube.
Assembler comme montré en figure A en faisant attention que le tube s'insère jusqu'au fond du porte tube.
Serrer le tube sur le corps de pompe en vissant l'écrou avec la seule force des mains.
Relier l'autre extrémité du tube sur la canne d'injection en utilisant la même procédure.
9

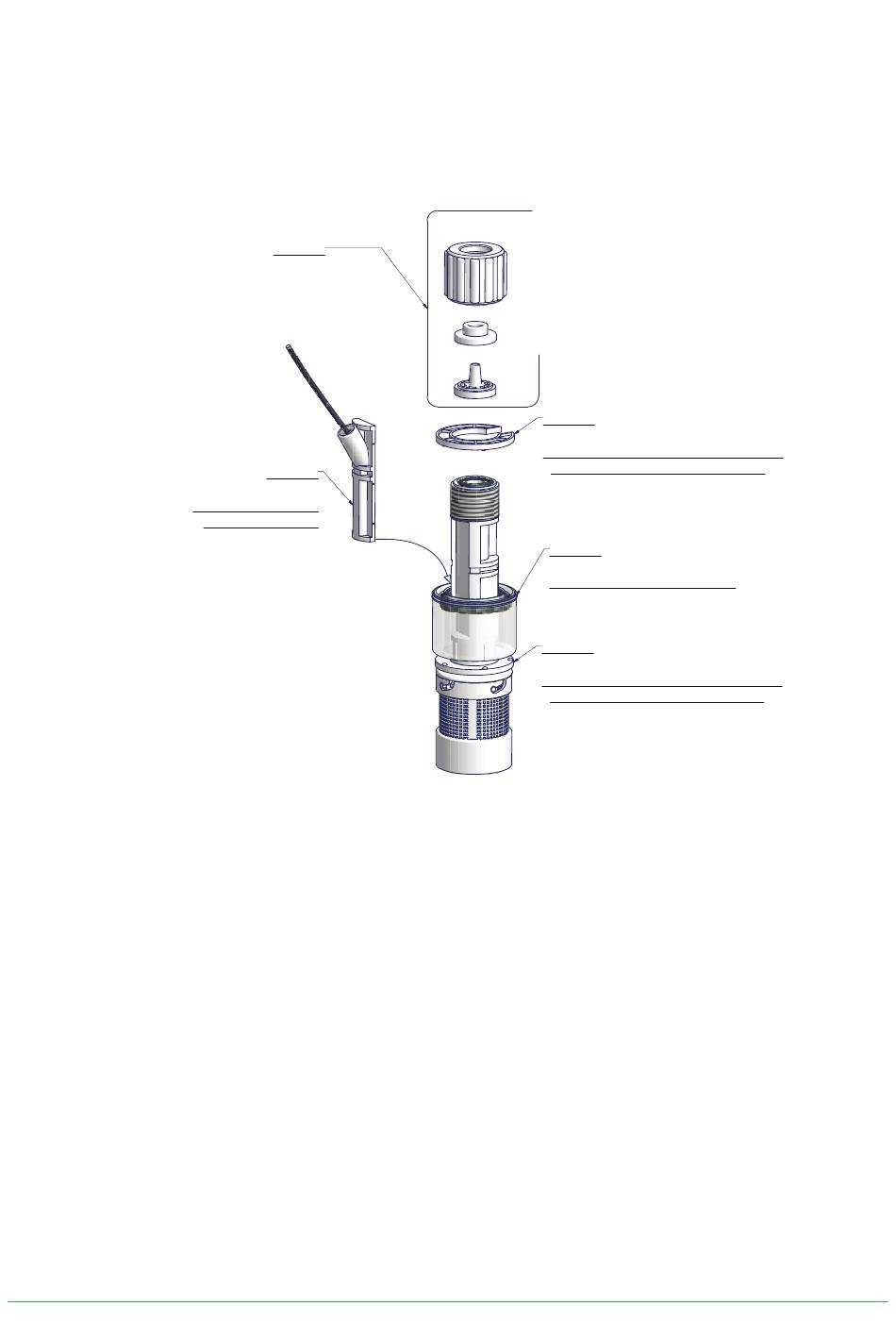

FASE 5
FASE 3
INSERIRE SONDA
CONTATTO N.O.
FASE 4
INSERIRE L'ANELLO DISTANZIALE
COME INDICATO IN DISEGNO
FASE 2
INSERIRE GALLEGGIANTE
FASE 1
INSERIRE L'ANELLO DISTANZIALE
COME INDICATO IN DISEGNO
Progettato da
Controllato da
Modificato da, il
Massimo_F
Materiale:
FILTRO DI ASPIRAZIONE CON
SONDA DI LIVELLO - CONTATTO N.O.
Data
Toll. Gen.
`
0.05
24/10/2003
FP+CE+PVDF
Edizione
Foglio
076.0147.1
1 1
/
00
