12.1.5 Câbles et connecteurs
Cordons d'alimentation
Bleu
Brun
Vert/Jaune

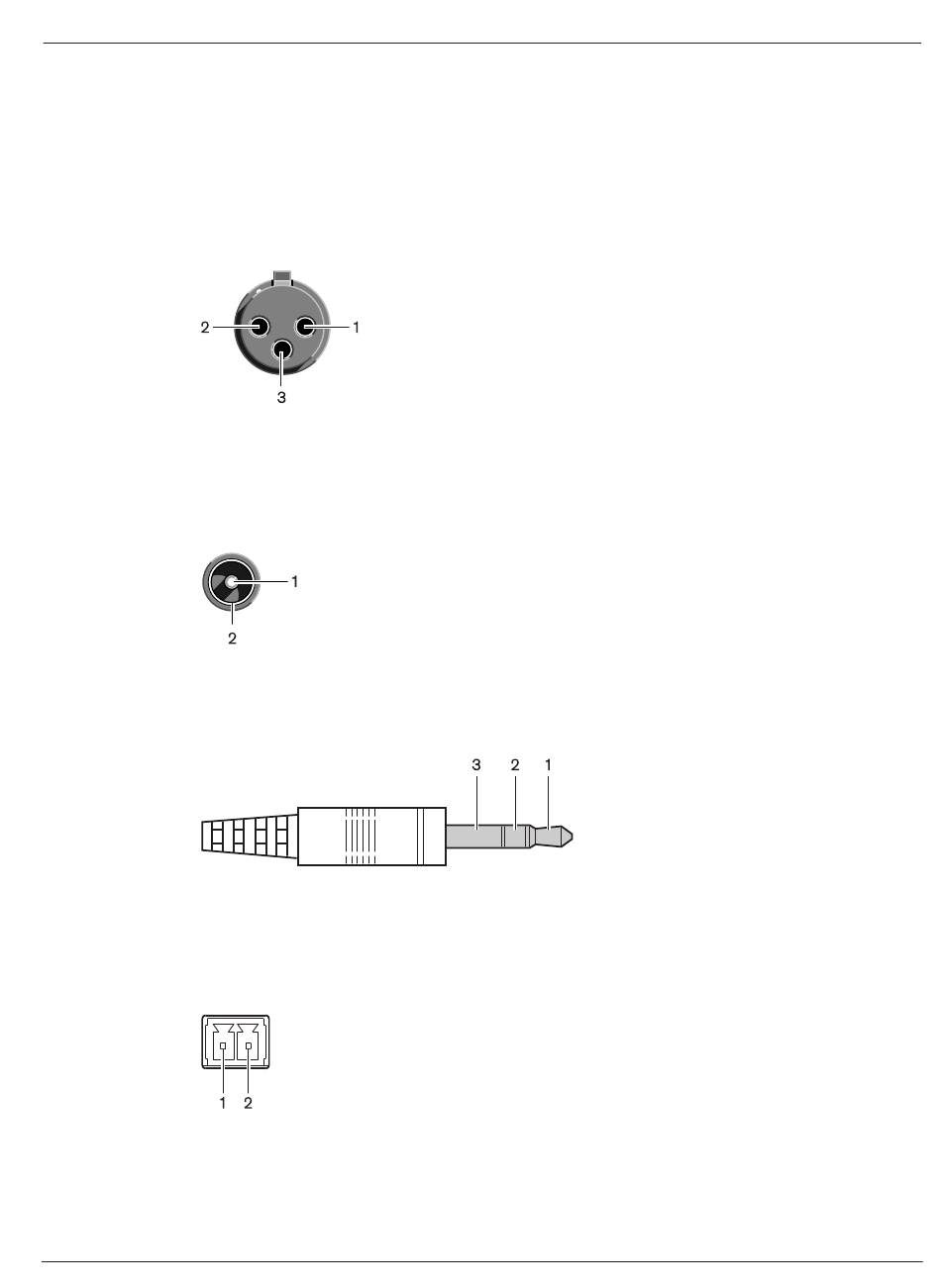

Câbles audio : connecteur XLR 3 pôles (femelle)
Broche 1
Broche 2
Broche 3
Câbles audio : connecteur Cinch (mâle)
Broche 1
Broche 2
Casque : fiche jack 3,5 mm
Pointe (1)
Bague (2)
Manchon (3)
Commutateur d'urgence : bornier
Connectez le commutateur d'urgence aux broches 1 et 2.
Bosch Security Systems B.V.
Neutre
Direct
Masse
Masse
Signal +
Signal -
Signal +
Signal -
Signal de gauche
Signal de droite
Masse/blindage électrique
