7.4.3 Système composé de plus de 4 porteuses et d'un système de diffusion de
langues sous un balcon
La figure suivante illustre une situation dans laquelle un retard de signal par rayonnement se
produit et peut être compensé. Pour les systèmes composés de plus de quatre porteuses,
ajoutez une position au commutateur de retard pour chaque différence de 10 mètres dans la
longueur du chemin du signal sur les systèmes de diffusion de langues situés le plus près de la
zone de chevauchement. Dans la figure suivante, la différence de longueur du chemin du
signal est de 12 mètres. Ajoutez une position au commutateur de retard selon la/les
position(s) calculée(s) pour le(s) système(s) de diffusion de langues situé(s) sous un balcon.

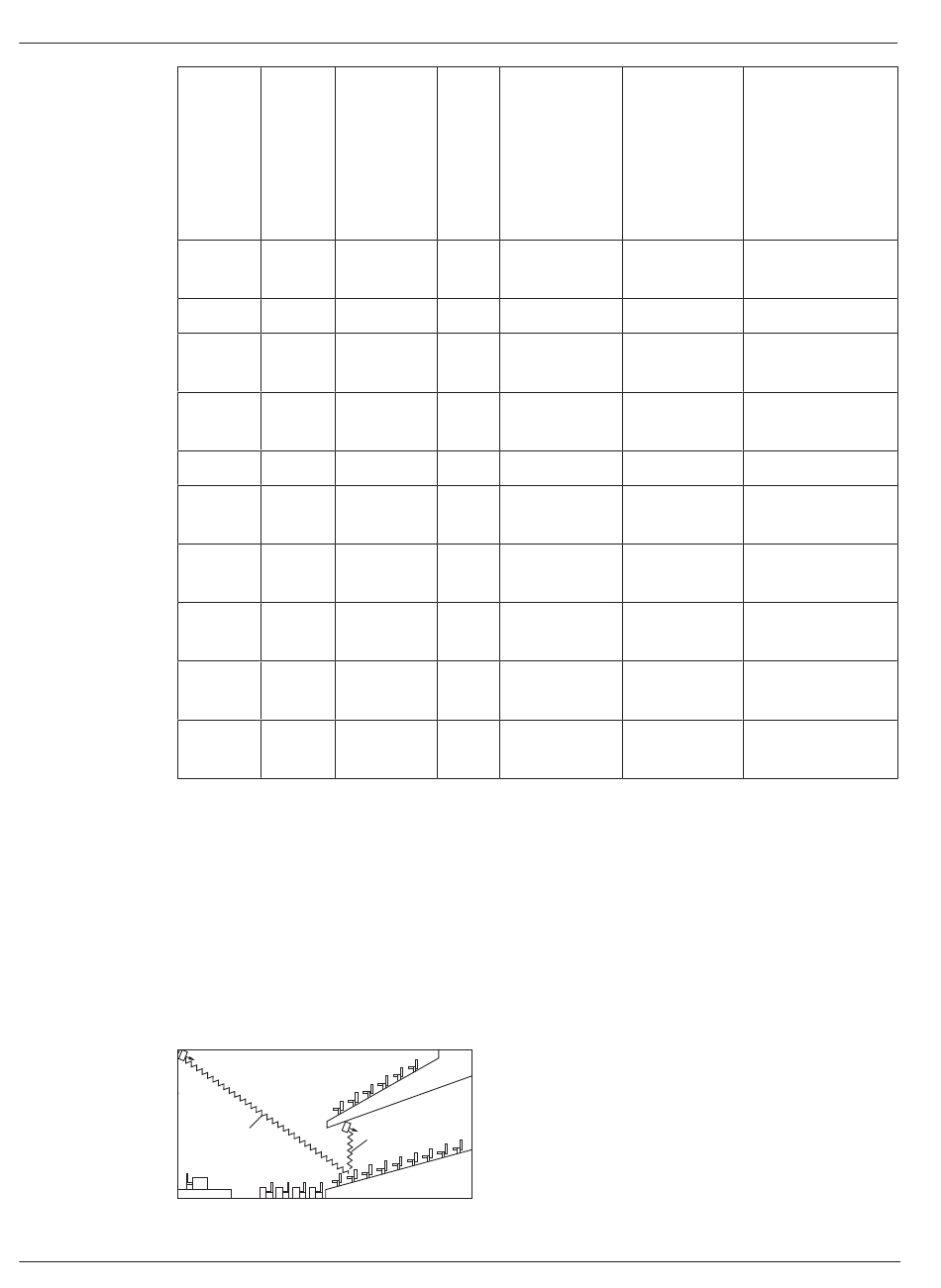

Figure 7.7: Différence de longueur du chemin par rayonnement pour deux systèmes de diffusion de langues
2020.06 | V1.6 |
Émetteu Retard du
r signal
maître/
esclave [ns]
Maître 0
Maître 0
Maître 0
Maître 0
Maître 0
Esclave 313
Esclave 313
Esclave 313
Esclave 313
Esclave 313
16m 4m
Manuel d'utilisation
Retard Retard du
du signal total
signal [ns]
dans le
câble
[ns]
168 0+168 = 168
280 0+280 = 280
112 0+112 = 112
168 0+168 = 168
280 0+280 = 280
168 313+168 =
481
280 313+280 =
593
112 313+112 =
425
168 313+168 =
481
280 313+280 =
593
Système de diffusion de langues
Différence de Position du
retard du commutateur de
signal [ns] retard
593-168 = 425 425/33 = 12,88 =
13
593-280 = 313 313/33 = 9,48 = 9
593-112 = 481 481/33 = 14,58 =
15
593-168 = 425 425/33 = 12,88 =
13
593-280 = 313 313/33 = 9,48 = 9
593-481 = 112 112/33 = 3,39 = 3
593-593 = 0 0/33 = 0
593-425 = 168 168/33 = 5,09 = 5
593-481 = 112 112/33 = 3,39 = 3
593-593 = 0 0/33 = 0
