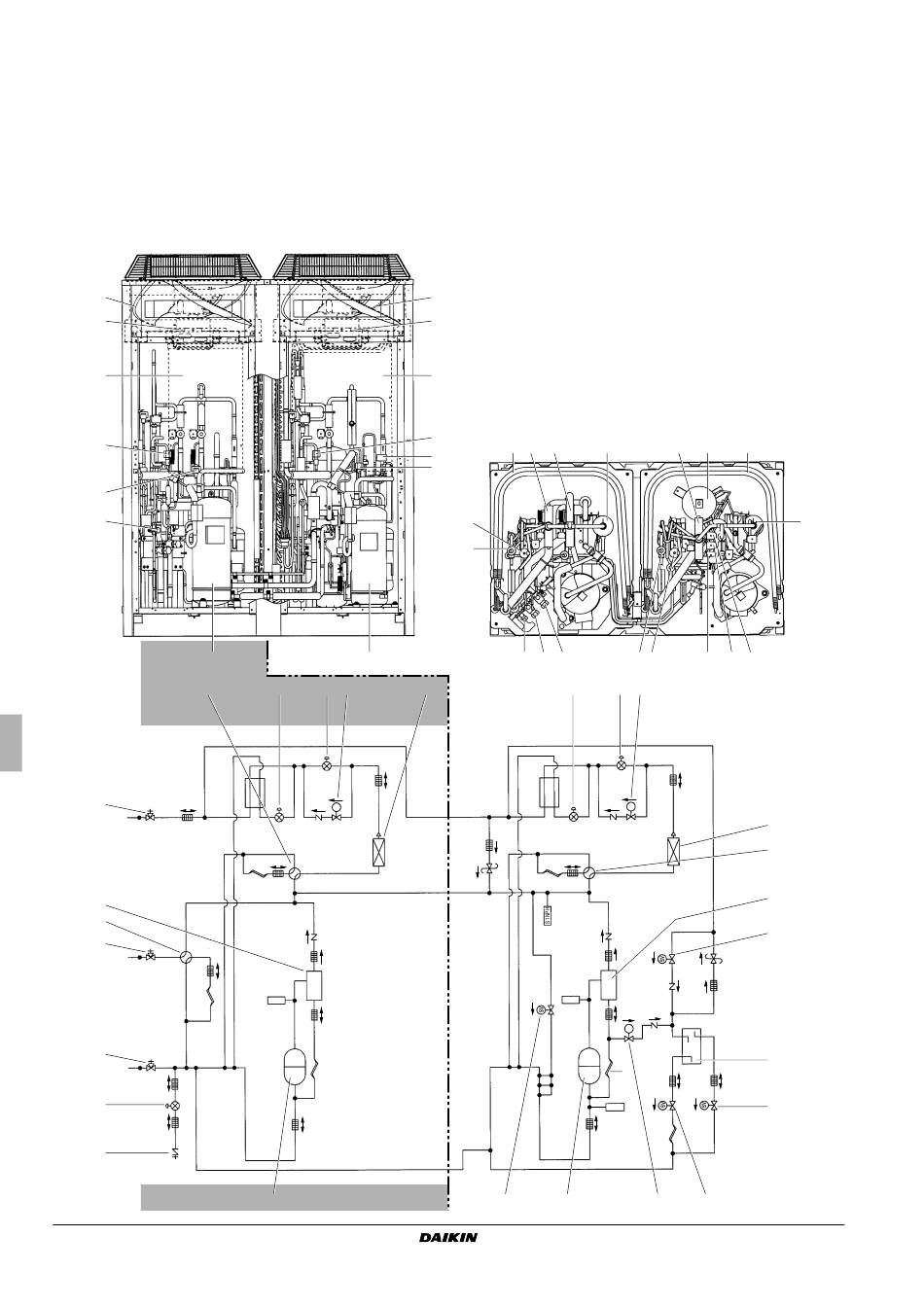

5.2. Composants principaux de l'unité
1
Compresseur (inverseur (INV))
2
Compresseur (standard (STD pour REYAQ10+12),
Inverseur du modèle REYAQ14+16)
3
Échangeur thermique
4
Ventilateur
5
Moteur du ventilateur (M1F, M2F)
6
Régulateur de réfrigérant
7
Séparateur d'huile
4
5
20
13
10
21
2
2
11
11
22
7
12
24
23
10
21
Manuel d'installation
5
4
5
19
13
18
14
1
9
9
8
8 13
13
3
3
SV
S2PH
HPS
STD
2
2
8
Vanne de détente électronique (principale) (Y1E, Y3E)
9
Vanne de détente électronique (sous-refroidissement)
(Y2E, Y5E)
10
Vanne de détente électronique (charge) (Y4E)
11
Vanne à 4 voies (échangeur de chaleur) (Y2S, Y9S)
12
Vanne à 4 voies (tuyau) (Y8S)
13
Électrovanne (contournement de la vanne de détente) (Y5S)
14
Électrovanne (gaz chaud) (Y4S)
15
Électrovanne (Y3S)
16
Électrovanne (Y1S)
17
Électrovanne (Y7S)
18
Électrovanne (Y6S)
19
Boîte de composants électriques (1)
20
Boîte de composants électriques (2)
21
Orifice d'entretien (charge de réfrigérant)
22
Vanne d'arrêt (tuyau de liquide)
23
Vanne d'arrêt (tuyau d'aspiration)
24
Vanne d'arrêt (tuyau de gaz HP/LP)
3
11 12
7
8
9
22 23 24
9
9
8
13
SV
S1PH
HPS
SV
INV
S2NPL
SENPL
14
1
11
6
3
7
8
17 16 15
3
11
7
15
6
16
18
17
REYAQ10~16P7Y1B
Unité extérieure du système VRVIII
4PW62582-1A – 08.2011
